22HH-100X
| Wartości pomiarowe: | Kondensacja |
| Sygnał wyjściowy: | Przełącznik |
| Dodatkowe funkcje: | Czujnik zewnętrzny |
| Rodzaj wyświetlacza: | LED |
Przełącznik kondensacji do ochrony instalacji HVAC

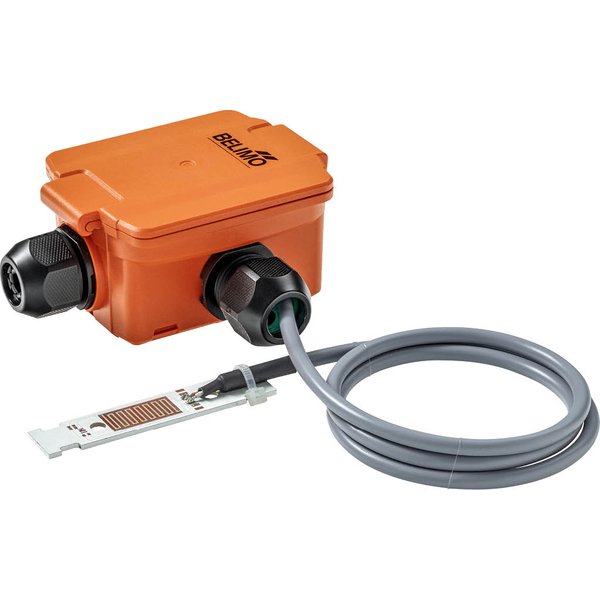

Przełącznik 22HH-100X to urządzenie zaprojektowane do precyzyjnego wykrywania kondensacji pary wodnej na zimnych powierzchniach, takich jak belki chłodzące czy rurociągi w instalacjach klimatyzacyjnych i wentylacyjnych. Jego głównym zadaniem jest ochrona systemów przed negatywnymi skutkami zawilgocenia poprzez wczesne ostrzeganie lub bezpośrednią interwencję.
Funkcjonalność i Zastosowanie
Urządzenie wyposażone jest w bezpotencjałowy zestyk przekaźnika, co umożliwia jego łatwą integrację z systemami sterowania i sygnalizacji. Może być również wykorzystane do bezpośredniego sterowania elementami wykonawczymi – połączone szeregowo z zaworem wody lodowej, automatycznie odetnie jej przepływ, gdy tylko wykryje ryzyko kondensacji.
Czujnik posiada zewnętrzną sondę pomiarową na przewodzie o długości 2 metrów, co zapewnia elastyczność montażu w trudno dostępnych miejscach.
Najważniejsze Cechy
- Wskaźniki LED: Czytelna sygnalizacja stanu pracy – dioda zielona informuje o prawidłowym zasilaniu, a czerwona o wykryciu kondensacji.
- Regulacja czułości: Możliwość dostosowania progu zadziałania do specyficznych warunków panujących w instalacji.
- Wytrzymała obudowa: Konstrukcja o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodną pracę w wymagających warunkach. Materiał obudowy jest odporny na promieniowanie UV.
- Zastosowanie: Przeznaczony do stacjonarnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Zawartość Zestawu
- Przełącznik kondensacji 22HH-100X
- Płyta montażowa
- Pasta przewodząca ciepło
- Śruby i kołki rozporowe
- Obejma kablowa
| Informacje ogólne | |
|---|---|
| Typ: | 22HH-100X |
| Sygnał wyjściowy przekaźnika czujnika kondensacji: | Przełączanie |
| Dodatkowe funkcje: | Czujnik zewnętrzny |
| Długość kabla: | 2m |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 1.6 VA |
| Pobór mocy DC: | 0.8 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Woda |
| Wskazówka dotycząca sygnału wyjściowego przekaźnika czujnika kondensacji: | Styk przełączający, bezpotencjałowy |
| Maks. prąd przełączania: | 1 A @ 24 V |
| Min. prąd przełączający: | 5 mA @ 10 V |
| Wskaźnik: | LED, Zielony – zasilanie, OK Czerwony - kondensacja |
| Dane pomiarowe | |
| Wartości pomiarowe: | Kondensacja |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -20...50°C [-4...122°F] |
| Temperatura czynnika: | -20...60°C [-4...140°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, przezroczysta Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Wymiary i masa | |
| Masa: | 0.20 kg |
