22HL-10
Wykrywanie wycieków aktywny, Automatyczne kasowanie, LED
Kod produktu: 22HL-10
| Wartości pomiarowe: | Wyciek |
| Sygnał wyjściowy: | Przełącznik |
| Dodatkowe funkcje: | Automatyczne kasowanie |
| Rodzaj wyświetlacza: | LED |

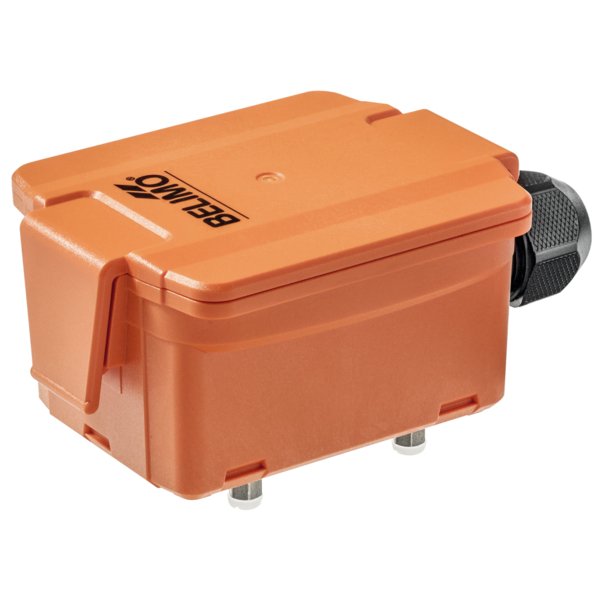

Detektor wycieku cieczy 22HL-10
Model 22HL-10 to zaawansowany wyłącznik przeznaczony do wykrywania wycieków wody oraz mieszanin wody z glikolem. Jego głównym zadaniem jest realizacja funkcji alarmowych i sterowniczych w celu ochrony pomieszczeń i urządzeń przed skutkami zalania. Doskonale sprawdza się w monitorowaniu zbiorników, przestrzeni pod podłogami technicznymi oraz nad sufitami podwieszanymi.
Kluczowe właściwości produktu
- Wszechstronne sterowanie: Wyposażony w przekaźnik z bezpotencjałowym zestykiem przełącznym (SPDT), który umożliwia integrację z systemami sygnalizacji i sterowania. Może być również wykorzystany do automatycznego odcinania dopływu wody poprzez sterowanie zaworem.
- Automatyczny reset: Urządzenie samoczynnie wraca do stanu czuwania po wyschnięciu styków pomiarowych, co eliminuje potrzebę ręcznej interwencji po usunięciu wycieku.
- Czytelna sygnalizacja: Wbudowane diody LED informują o stanie pracy. Zielona dioda sygnalizuje poprawne zasilanie, natomiast czerwona wskazuje na wykrycie wycieku lub kondensacji.
- Wysoka odporność: Obudowa o klasie szczelności IP65 / NEMA 4X, wykonana z przezroczystego i pomarańczowego poliwęglanu (PC), jest odporna na promieniowanie UV, co gwarantuje długotrwałą i niezawodną pracę w trudnych warunkach.
Zastosowanie
Czujnik jest przeznaczony do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego zadaniem jest ochrona przed zalaniem w miejscach krytycznych, gdzie wyciek mógłby spowodować znaczne straty materialne.
Zawartość zestawu montażowego
- Obejma kablowa
- Samoprzylepna podstawa montażowa
- Kołki rozporowe
- Śruby
| Przegląd typów | |
|---|---|
| Typ: | 22HL-10 |
| Zestyk przełączny: | SPDT |
| Dodatkowe funkcje: | Automatyczne kasowanie |
| Dane techniczne | |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 1.5 VA |
| Pobór mocy DC: | 0.6 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Woda Mieszanina wody i glikolu do 50/50 |
| Sygnał wyjściowy przekaźnika detektora wycieku: | SPDT, bezpotencjałowy Maks. prąd przełączania 1 A @ 24 V Min. prąd przełączający 5 mA @ 10 V |
| Wskaźnik: | LED, Zielony – zasilanie, OK Czerwony - kondensacja |
| Rodzaj wyświetlacza: | LED |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przewodność |
| Progi przełączania: | ≈10 μS |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -20...70°C [-4...158°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, przezroczysta Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Wymiary | |
| Typ: | 22HL-10 |
| Masa: | 0.12 kg |
