22MT-145

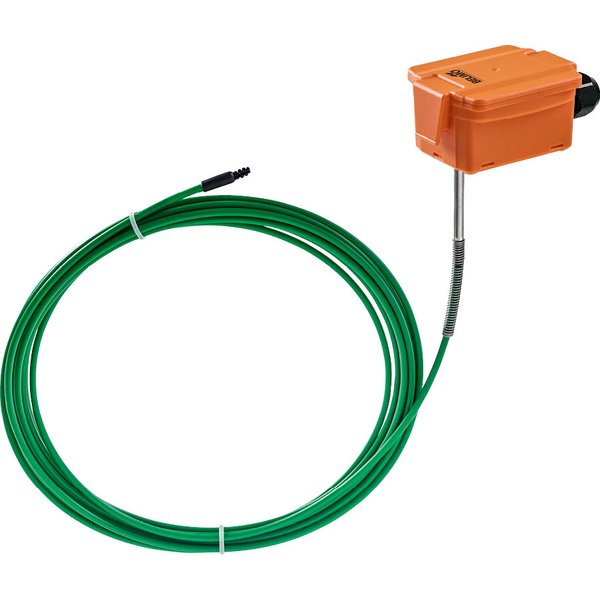

Kanałowy czujnik temperatury średniej 22MT-145 Belimo, sygnał wyjściowy 4...20 mA, długość elementu pomiarowego 6000 mm, wielozakresowy
Producent: Belimo
Kod produktu: 22MT-145
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | 4...20 mA, Pt1000 klasa AA |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Rodzaj montażu: | Średni |
| Długość sondy: | 6 m |
Aktywny czujnik do pomiaru średniej temperatury powietrza
Czujnik 22MT-14.. to aktywne urządzenie przeznaczone do precyzyjnego pomiaru średniej temperatury w kanałach systemów wentylacyjnych i klimatyzacyjnych. Sygnał wyjściowy w standardzie 4...20 mA zapewnia łatwą integrację z większością systemów automatyki budynkowej.
Kluczowe cechy produktu
- Dokładny pomiar średniej temperatury: Sonda na całej swojej długości posiada jeden, ciągły element pomiarowy. Taka konstrukcja gwarantuje uzyskanie rzeczywistej średniej temperatury z całego przekroju kanału, eliminując problemy wynikające z uwarstwienia (stratyfikacji) powietrza.
- Wysoka odporność: Obudowa o stopniu ochrony IP65 / NEMA 4X skutecznie chroni elektronikę przed pyłem i wodą, co pozwala na montaż w wymagających warunkach.
- Elastyczność konfiguracji: Urządzenie posiada 8 przełączanych zakresów pomiarowych, co pozwala na dostosowanie jego charakterystyki pracy do specyficznych wymagań danej instalacji.
- Solidna konstrukcja: Obudowa wykonana z poliwęglanu (PC) jest odporna na promieniowanie UV, co zapewnia długą żywotność produktu.
Konfigurowalne zakresy pomiarowe
Użytkownik może łatwo wybrać jeden z ośmiu dostępnych zakresów pomiaru temperatury za pomocą wbudowanych zwór:
- S0: -50...50 °C
- S1: -10...120 °C
- S2: 0...50 °C
- S3: 0...250 °C
- S4: -15...35 °C
- S5: 0...100 °C
- S6: -20...80 °C
- S7: 0...160 °C
Dostępne warianty
Produkt dostępny jest w trzech wersjach, różniących się długością elastycznej sondy pomiarowej:
- 22MT-144: Sonda o długości 3 m
- 22MT-145: Sonda o długości 6 m
- 22MT-148: Sonda o długości 15 m
Zawartość zestawu
- Płyta montażowa do obudowy
- Zestaw montażowy z 6 pałąkami montażowymi
Uwagi dotyczące zastosowania
Urządzenie jest przeznaczone do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być wykonywany przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.
| Ogólne | |
|---|---|
| Nazwa produktu: | Czujnik temperatury średniej |
| Typ czujnika: | Aktywny (4...20 mA) |
| Przeznaczenie: | Pomiar średniej temperatury w kanałach wentylacyjnych |
| Element czujnikowy: | Jeden ciągły element czujnikowy na całej długości sondy |
| Obudowa (ogólnie): | IP65 / NEMA 4X |
| Dane elektryczne | |
| Napięcie znamionowe: | DC 24 V |
| Zakres roboczy: | DC 15...35 V |
| Pobór mocy DC: | 0.5 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Technologia elementu pomiarowego: | Zgodnie z Pt1000 klasa AA |
| Ustawienia zakresu pomiaru temperatury: | Czujnik aktywny: wybierany zakres
|
| Dokładność pomiaru temperatury: | ±0,5°C przy 21°C [±0.9°F @ 70°F], przy nastawach zakresu pomiarowego S2 i S4 |
| Stabilność długoterminowa: | ±0.06°C p.a. @ 21°C [±0.11°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 100 s przy 0 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...70°C [-30...160°F] |
| Temperatura powierzchni obudowy: | Max. 70°C [160°F] |
| Materiały | |
| Obudowa (Pokrywa): | PC, pomarańczowa |
| Obudowa (Spód): | PC, pomarańczowy |
| Obudowa (Uszczelka): | NBR70, czarna |
| Odporność obudowy: | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Warianty produktu | |
| 22MT-144: | Długość sondy: 3 m, Masa: 0.24 kg |
| 22MT-145: | Długość sondy: 6 m, Masa: 0.21 kg |
| 22MT-148: | Długość sondy: 15 m, Masa: 0.21 kg |
