22PDP-185

Czujnik ciśnienia różnicowego wody, 0...5 bar, 0...73 psi, aktywny, 4...20 mA, 0...5 V, 0...10 V, LCD

Kod produktu: 22PDP-185

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	0...5 bar
Rodzaj wyświetlacza:	LCD

Czujnik do pomiaru różnicy ciśnień w instalacjach HVAC

Prezentujemy aktywny czujnik przeznaczony do precyzyjnego pomiaru różnicy ciśnień w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Urządzenie jest w pełni kompatybilne z wodą oraz wodnymi roztworami glikolu, co czyni je wszechstronnym rozwiązaniem dla wielu instalacji.

Czujnik wyposażony jest w czytelny wyświetlacz LCD, który ułatwia odczyt wartości pomiarowych oraz konfigurację urządzenia. Solidna obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność i ochronę w wymagających warunkach pracy.

Najważniejsze cechy produktu

Uniwersalne sygnały wyjściowe: Możliwość wyboru sygnału wyjściowego (4...20 mA, 0...5 V lub 0...10 V) za pomocą przełącznika, co pozwala na łatwą integrację z różnymi systemami automatyki.
Wielozakresowość: Urządzenie oferuje cztery wybierane zakresy pomiarowe, co pozwala na dostosowanie jego charakterystyki do specyficznych wymagań instalacji.
Wbudowany wyświetlacz LCD: Ekran o wymiarach 16x38 mm wyświetla aktualną wartość różnicy ciśnień oraz umożliwia konfigurację parametrów, takich jak sygnał wyjściowy, zakres czy jednostki.

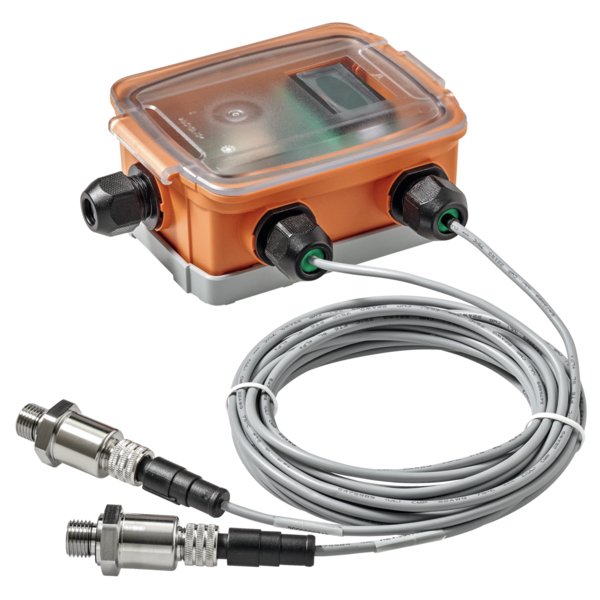

Zasada działania: Czujnik mierzy ciśnienie względne po stronie wysokiego i niskiego ciśnienia za pomocą dwóch zdalnych sensorów, a następnie oblicza i podaje precyzyjną wartość różnicy ciśnień.
Łatwa kalibracja: Funkcja ręcznej kalibracji punktu zerowego, uruchamiana za pomocą wewnętrznego przycisku lub opcjonalnego zdalnego przełącznika, zapewnia utrzymanie wysokiej dokładności pomiarów w czasie.
Wytrzymałość: Elementy mające bezpośredni kontakt z mierzonym czynnikiem wykonane są ze stali nierdzewnej, co zapewnia długą żywotność i odporność na korozję.

Zastosowanie

Czujnik został zaprojektowany do zastosowania w stacjonarnych instalacjach HVAC. Jego zadaniem jest monitorowanie różnicy ciśnień (dp), przy czym zarówno maksymalne ciśnienie różnicowe, jak i maksymalne ciśnienie robocze (względne) muszą mieścić się w wybranym zakresie pomiarowym urządzenia.

Przegląd typów
Sygnał wyjściowy aktywnego czujnika ciśnienia:	4...20 mA, 0...5 V, 0...10 V
Typ 22PDP-185 Zakres pomiarowy:	0...5 bar
Typ 22PDP-185 Nadciśnienie:	10 bar
Typ 22PDP-185 Ujemne nadciśnienie:	-1 bar
Typ 22PDP-185 Ciśnienie rozrywające:	100 bar
Typ 22PDP-186 Zakres pomiarowy:	0...10 bar
Typ 22PDP-186 Nadciśnienie:	20 bar
Typ 22PDP-186 Ujemne nadciśnienie:	-1 bar
Typ 22PDP-186 Ciśnienie rozrywające:	200 bar
Typ 22PDP-189 Zakres pomiarowy:	0...35 bar
Typ 22PDP-189 Nadciśnienie:	70 bar
Typ 22PDP-189 Ujemne nadciśnienie:	-1 bar
Typ 22PDP-189 Ciśnienie rozrywające:	700 bar
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 21.6...26.4 V / DC 21.6...26.4 V
Pobór mocy AC:	3.1 VA
Pobór mocy DC:	1.8 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Woda, Mieszanka wody i glikolu
Wielozakresowy:	4 wybierane zakresy pomiarowe
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V lub 4...20 mA, wybierany przełącznikiem przy odłączonym zasilaniu
Połączenie mechaniczne:	złączka ciśnieniowa: G 1/4"
Wskaźnik:	LCD, 16x38 mm Wartości pomiarowe ciśnienia: bar
Rodzaj wyświetlacza:	LCD
Wielkość wyświetlacza:	16x38 mm
Typowy czas reakcji:	<0.5 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień
Specyfikacja czujnika ciśnienia
Ustawienia zakresu pomiaru ciśnienia 22PDP-185 (Range1/Range2/Range3/Range4):	0...5 / 0...2.5 / 0...1 / 0...0.5 bar
Ustawienia zakresu pomiaru ciśnienia 22PDP-186 (Range1/Range2/Range3/Range4):	0...10 / 0...5 / 0...2 / 0...1 bar
Ustawienia zakresu pomiaru ciśnienia 22PDP-189 (Range1/Range2/Range3/Range4):	0...35 / 0...17.5 / 0...7 / 0...3.5 bar
Ustawienie fabryczne zakresu pomiarowego:	Range1
Dokładność Range1:	±1.0% FS
Dokładność Range2:	±0.5% FS
Dokładność Range3:	±0.4% FS
Dokładność Range4:	±0.4% FS
Dokładność (przy 22°C):	±0,03% wartości zakresowej / K na każdy przetwornik pomiarowy ciśnienia
Stabilność długoterminowa:	±0,25% FS rocznie i na przetwornik pomiarowy
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL Enclosure Type):	Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1/-2-6, CAN/CSA E60730-1/-2
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	4
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura czynnika:	-40...105°C [-40...220°F]
Temperatura czynnika (wskazówka):	Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową
Temperatura przechowywania:	-40...60°C [-40...140°F]
Materiały
Obudowa (Pokrywa):	PC, przezroczysta
Obudowa (Spód):	PC, pomarańczowy
Obudowa (Uszczelka):	NBR
Przepust kablowy:	PA6, czerń
Kabel:	PVC
Elementy stykające się z czynnikiem:	Stal nierdzewna 17-4 PH
Terminy techniczne
Skrót dp:	różnica ciśnień między wysokim i niskim ciśnieniem
Skrót prel:	ciśnienie względne do ciśnienia otoczenia
Wymiary i masa
Masa:	0.58 kg
