22PDP-186

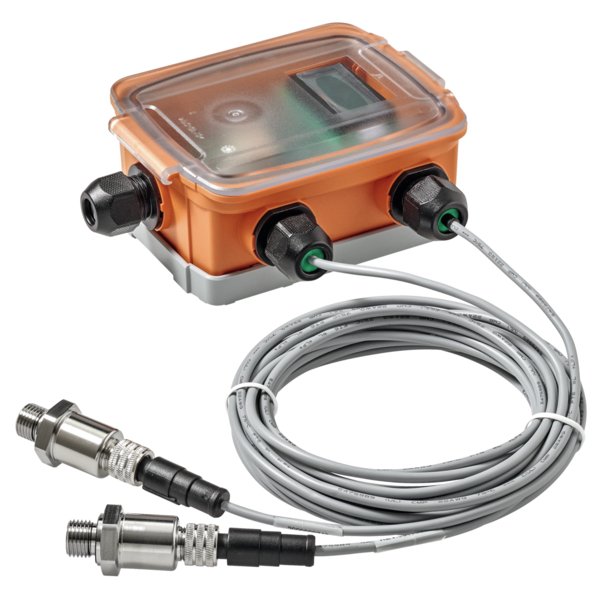

Czujnik ciśnienia różnicowego wody, 0...10 bar, 0...150 psi, aktywny, 4...20 mA, 0...5 V, 0...10 V, LCD

Kod produktu: 22PDP-186

Wartości pomiarowe:	Ciśnienie
Rodzaj wyświetlacza:	LCD

Czujnik Różnicy Ciśnień do Instalacji HVAC

Aktywny czujnik przeznaczony do precyzyjnego pomiaru różnicy ciśnień w systemach HVAC. Urządzenie jest przystosowane do pracy z wodą oraz mieszaninami wody z glikolem. Wyposażony jest w czytelny wyświetlacz LCD i solidną obudowę o klasie szczelności IP65 / NEMA 4X.

Zasada działania i kluczowe cechy

Pomiar opiera się na odczycie ciśnienia względnego z dwóch punktów (po stronie wysokiego i niskiego ciśnienia), a następnie obliczeniu wartości różnicowej. Dzięki temu czujnik dostarcza dokładnych danych o różnicy ciśnień w instalacji.

Uniwersalny sygnał wyjściowy: Możliwość wyboru sygnału aktywnego (4...20 mA, 0...5 V lub 0...10 V) za pomocą przełącznika.
Wielozakresowość: Każdy model oferuje 4 wybieralne zakresy pomiarowe, co pozwala na elastyczne dopasowanie do wymagań instalacji.
Czytelny wyświetlacz LCD: Wbudowany ekran o wymiarach 16x38 mm wyświetla aktualną wartość pomiaru, jednostkę oraz ułatwia konfigurację urządzenia.
Wytrzymała konstrukcja: Elementy mające kontakt z mierzonym czynnikiem wykonane są ze stali nierdzewnej, a obudowa z poliwęglanu zapewnia ochronę na poziomie IP65.
Szybka reakcja: Typowy czas reakcji czujnika wynosi poniżej 0.5 sekundy.

Zastosowanie i montaż

Czujnik został zaprojektowany do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzany przez wykwalifikowany personel, przy odłączonym zasilaniu. Należy unikać gwałtownych skoków ciśnienia, np. powstających przy szybkim otwieraniu zaworów, aby zapobiec uszkodzeniu sensora.

Urządzenie posiada funkcję ręcznej kalibracji zera, którą zaleca się przeprowadzać co 12 miesięcy w celu utrzymania dokładności pomiarów. Kalibrację można uruchomić za pomocą wewnętrznego przycisku lub opcjonalnego przełącznika zdalnego.

Przegląd typów
Model:	22PDP-185
Zakres pomiarowy:	0...5 bar
Sygnał wyjściowy aktywnego czujnika ciśnienia:	4...20 mA, 0...5 V, 0...10 V
Nadciśnienie:	10 bar
Ujemne nadciśnienie:	-1 bar
Ciśnienie rozrywające:	100 bar
Model:	22PDP-186
Zakres pomiarowy:	0...10 bar
Sygnał wyjściowy aktywnego czujnika ciśnienia:	4...20 mA, 0...5 V, 0...10 V
Nadciśnienie:	20 bar
Ujemne nadciśnienie:	-1 bar
Ciśnienie rozrywające:	200 bar
Model:	22PDP-189
Zakres pomiarowy:	0...35 bar
Sygnał wyjściowy aktywnego czujnika ciśnienia:	4...20 mA, 0...5 V, 0...10 V
Nadciciśnienie:	70 bar
Ujemne nadciśnienie:	-1 bar
Ciśnienie rozrywające:	700 bar
Dane techniczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 21.6...26.4 V / DC 21.6...26.4 V
Pobór mocy AC:	3.1 VA
Pobór mocy DC:	1.8 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Czynnik:	Woda, Mieszanka wody i glikolu
Wielozakresowy:	4 wybierane zakresy pomiarowe
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V lub 4...20 mA, wybierany przełącznikiem przy odłączonym zasilaniu
Połączenie mechaniczne:	złączka ciśnieniowa: G 1/4"
Wskaźnik:	LCD, 16x38 mm Wartości pomiarowe ciśnienia: bar
Rodzaj wyświetlacza:	LCD
Wielkość wyświetlacza:	16x38 mm
Typowy czas reakcji:	<0.5 s
Wartości pomiarowe:	Różnica ciśnień
Specyfikacja czujnika ciśnienia
Ustawienia zakresu pomiaru ciśnienia (Typ ..-185):	Range1 0...5 bar, Range2 0...2.5 bar, Range3 0...1 bar, Range4 0...0.5 bar
Ustawienia zakresu pomiaru ciśnienia (Typ ..-186):	Range1 0...10 bar, Range2 0...5 bar, Range3 0...2 bar, Range4 0...1 bar
Ustawienia zakresu pomiaru ciśnienia (Typ ..-189):	Range1 0...35 bar, Range2 0...17.5 bar, Range3 0...7 bar, Range4 0...3.5 bar
Ustawienie fabryczne:	Range1
Dokładność (Range1):	±1.0% FS
Dokładność (Range2):	±0.5% FS
Dokładność (Range3):	±0.4% FS
Dokładność (Range4):	±0.4% FS
Dokładność przy 22°C [72°F]:	±0,03% wartości zakresowej / K na każdy przetwornik pomiarowy ciśnienia
Dokładność - FS:	wartość zakresowa (niezależnie od wygranego zakresu pomiarowego, zawsze odnosi się do maksymalnego zakresu pomiarowego czujnika)
Stabilność długoterminowa:	±0,25% FS rocznie i na przetwornik pomiarowy
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1/-2-6, CAN/CSA E60730-1/-2
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	4
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura czynnika:	-40...105°C [-40...220°F]
Temperatura czynnika, wskazówka:	Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową
Temperatura przechowywania:	-40...60°C [-40...140°F]
Materiały
Obudowa - Pokrywa:	PC, przezroczysta
Obudowa - Spód:	PC, pomarańczowy
Obudowa - Uszczelka:	NBR
Przepust kablowy:	PA6, czerń
Kabel:	PVC
Elementy stykające się z czynnikiem:	Stal nierdzewna 17-4 PH
Terminy techniczne
Skróty - dp:	różnica ciśnień między wysokim i niskim ciśnieniem
Skróty - prel:	ciśnienie względne do ciśnienia otoczenia
Masa
Masa (22PDP-185):	0.58 kg
Masa (22PDP-186):	0.58 kg
Masa (22PDP-189):	0.58 kg
