22PDP-189

Czujnik ciśnienia różnicowego wody, 0...35 bar, 0...510 psi, aktywny, 4...20 mA, 0...5 V, 0...10 V, LCD

Kod produktu: 22PDP-189

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	0...35 bar
Rodzaj wyświetlacza:	LCD

Aktywny czujnik różnicy ciśnień do instalacji HVAC

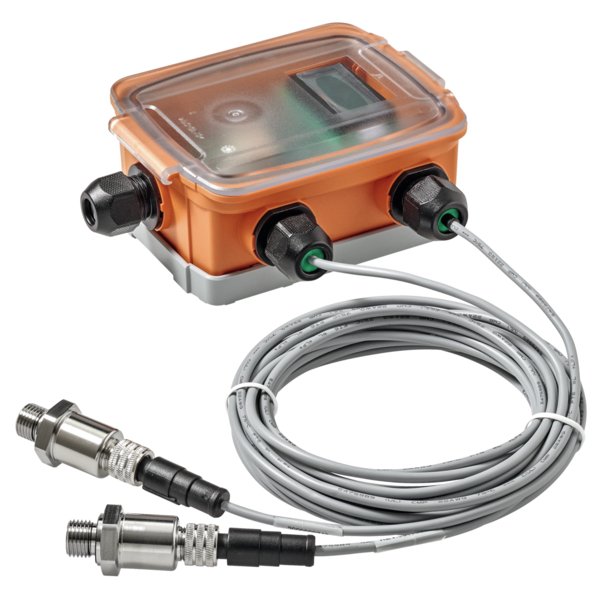

Prezentujemy aktywny czujnik przeznaczony do precyzyjnego pomiaru różnicy ciśnień w systemach HVAC. Urządzenie jest idealnym rozwiązaniem do pracy z wodą oraz wodnymi roztworami glikolu. Wyposażony jest w czytelny wyświetlacz LCD oraz wytrzymałą obudowę o klasie szczelności IP65 / NEMA 4X, co gwarantuje niezawodność w wymagających warunkach.

Zasada działania i zastosowanie

Czujnik dokonuje pomiaru ciśnienia względnego w dwóch punktach instalacji (po stronie wysokiego i niskiego ciśnienia), a następnie oblicza ich różnicę. Dzięki temu możliwy jest dokładny pomiar ciśnienia różnicowego (dp) w zadanym zakresie. Urządzenie zostało zaprojektowane do pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Główne cechy produktu:

Wszechstronne sygnały wyjściowe: Możliwość wyboru sygnału wyjściowego (4...20 mA, 0...5 V lub 0...10 V) za pomocą przełącznika, co zapewnia dużą elastyczność w integracji z systemami automatyki.
Cztery zakresy pomiarowe: Każdy model oferuje cztery przełączalne zakresy pomiarowe, co pozwala na dokładne dopasowanie urządzenia do specyfiki danej instalacji.
Wbudowany wyświetlacz LCD: Czytelny, dwuwierszowy wyświetlacz (16x38 mm) nie tylko prezentuje aktualną wartość różnicy ciśnień, ale również umożliwia łatwą konfigurację parametrów takich jak sygnał wyjściowy, zakres czy jednostka pomiaru.
Funkcja kalibracji zera: Prosta kalibracja punktu zerowego, którą można wykonać za pomocą wewnętrznego przycisku lub opcjonalnego przełącznika zdalnego, zapewnia długotrwałą dokładność pomiarów.
Solidna konstrukcja: Obudowa wykonana z poliwęglanu (PC) o stopniu ochrony IP65 oraz elementy mające kontakt z medium wykonane ze stali nierdzewnej gwarantują niezawodność i długą żywotność produktu.
Szeroki zakres temperatury medium: Czujnik może pracować z czynnikiem o temperaturze od -40°C do 105°C (z zastrzeżeniem konieczności ochrony przeciwzamrożeniowej przy temperaturach poniżej 2°C).

Zawartość zestawu:

Płyta montażowa
Dławnica kablowa (ø6...8 mm) z odciążeniem
Kołki rozporowe i śruby montażowe

Akcesoria opcjonalne:

Adapter redukcyjny G 1/4" (wewn.) na G 1/2" (zewn.)
Adapter przyłączeniowy flex conduit M20x1.5

Wersje produktu
Model 22PDP-185
Zakres pomiarowy:	0...5 bar
Sygnał wyjściowy aktywnego czujnika ciśnienia:	4...20 mA, 0...5 V, 0...10 V
Nadciśnienie:	10 bar
Ujemne nadciśnienie:	-1 bar
Ciśnienie rozrywające:	100 bar
Ustawienia zakresu pomiaru ciśnienia:	Range1: 0...5 bar, Range2: 0...2.5 bar, Range3: 0...1 bar, Range4: 0...0.5 bar
Masa:	0.58 kg
Model 22PDP-186
Zakres pomiarowy:	0...10 bar
Sygnał wyjściowy aktywnego czujnika ciśnienia:	4...20 mA, 0...5 V, 0...10 V
Nadciśnienie:	20 bar
Ujemne nadciśnienie:	-1 bar
Ciśnienie rozrywające:	200 bar
Ustawienia zakresu pomiaru ciśnienia:	Range1: 0...10 bar, Range2: 0...5 bar, Range3: 0...2 bar, Range4: 0...1 bar
Masa:	0.58 kg
Model 22PDP-189
Zakres pomiarowy:	0...35 bar
Sygnał wyjściowy aktywnego czujnika ciśnienia:	4...20 mA, 0...5 V, 0...10 V
Nadciśnienie:	70 bar
Ujemne nadciśnienie:	-1 bar
Ciśnienie rozrywające:	700 bar
Ustawienia zakresu pomiaru ciśnienia:	Range1: 0...35 bar, Range2: 0...17.5 bar, Range3: 0...7 bar, Range4: 0...3.5 bar
Masa:	0.58 kg
Ustawienie fabryczne (zakres pomiarowy):	Range1
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 21.6...26.4 V / DC 21.6...26.4 V
Pobór mocy AC:	3.1 VA
Pobór mocy DC:	1.8 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Woda, Mieszanka wody i glikolu
Wielozakresowy:	4 wybierane zakresy pomiarowe
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Wybór sygnału wyjściowego:	Sygnał wyjściowy 0...5/10 V lub 4...20 mA, wybierany przełącznikiem przy odłączonym zasilaniu
Połączenie mechaniczne:	złączka ciśnieniowa: G 1/4"
Rodzaj wyświetlacza:	LCD
Wielkość wyświetlacza:	16x38 mm
Typowy czas reakcji:	<0.5 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień
Specyfikacja czujnika ciśnienia
Dokładność (Range1):	±1.0% FS
Dokładność (Range2):	±0.5% FS
Dokładność (Range3):	±0.4% FS
Dokładność (Range4):	±0.4% FS
Dokładność (zależność temperaturowa):	przy 22°C [72°F] ±0,03% wartości zakresowej / K na każdy przetwornik pomiarowy ciśnienia
Stabilność długoterminowa:	±0,25% FS rocznie i na przetwornik pomiarowy
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1/-2-6, CAN/CSA E60730-1/-2
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	4
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura czynnika:	-40...105°C [-40...220°F]
Temperatura przechowywania:	-40...60°C [-40...140°F]
Materiały
Obudowa (Pokrywa):	PC, przezroczysta
Obudowa (Spód):	PC, pomarańczowy
Obudowa (Uszczelka):	NBR
Przepust kablowy:	PA6, czerń
Kabel:	PVC
Elementy stykające się z czynnikiem:	Stal nierdzewna 17-4 PH
