22PF-1UC
| Wartości pomiarowe: | Przepływ, Temperatura |
| Zakres pomiarowy temperatury: | -20...120 °C |
| Rodzaj montażu: | Jednopunktowy |

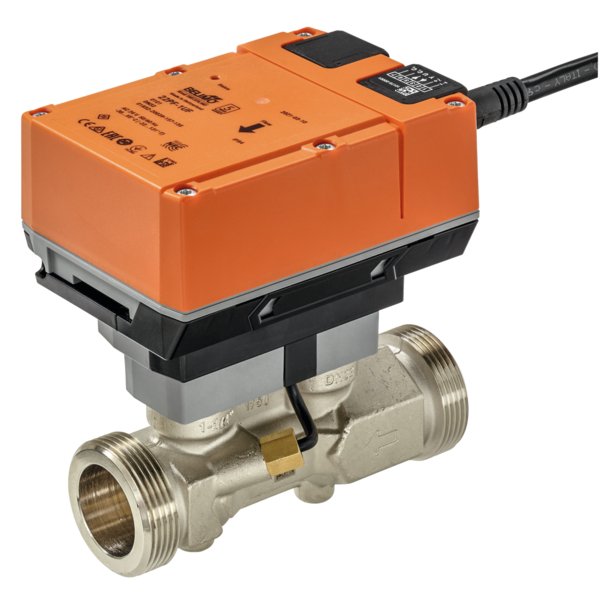

Nowoczesny czujnik ultradźwiękowy do pomiaru przepływu
Czujnik 22PF-1U.. został zaprojektowany do precyzyjnego monitorowania przepływu w instalacjach zimnej i gorącej wody w obiegach zamkniętych. Doskonale radzi sobie zarówno z czystą wodą, jak i z wodnymi roztworami glikolu, co czyni go uniwersalnym rozwiązaniem dla nowoczesnych systemów HVAC.
Urządzenie w sposób ciągły analizuje zawartość glikolu w medium i automatycznie kompensuje jego wpływ, aby zapewnić maksymalnie wiarygodny i dokładny pomiar. Montaż w systemie odbywa się przy użyciu standardowych gwintów zewnętrznych (ISO 228-1).
Kluczowe cechy produktu
- Precyzyjny pomiar ultradźwiękowy: Gwarantuje wysoką dokładność i niezawodność działania bez użycia części ruchomych, co przekłada się na długą i bezobsługową żywotność.
- Automatyczna kompensacja stężenia glikolu: Unikalna, opatentowana funkcja, która w sposób ciągły mierzy i kompensuje zawartość glikolu (do 60%), gwarantując dokładne wyniki pomiarów niezależnie od składu czynnika.
- Wszechstronna komunikacja: Urządzenie obsługuje popularne protokoły komunikacyjne, takie jak BACnet MS/TP, Modbus RTU oraz MP-Bus, co ułatwia integrację z systemami automatyki budynkowej.
- Elastyczny sygnał wyjściowy: Możliwość skonfigurowania wyjścia analogowego (np. 0...10 V, 2...10 V) do przesyłania danych o przepływie lub temperaturze.
- Łatwa konfiguracja i diagnostyka: Pełna parametryzacja urządzenia jest możliwa za pomocą aplikacji Belimo Assistant 2, co znacznie upraszcza uruchomienie i serwis.
- Sumowanie przepływu: Funkcja umożliwiająca sumowanie natężenia przepływu w określonym czasie.
Zasada działania i funkcje
Urządzenie wykorzystuje technologię ultradźwiękową do pomiaru przepływu. Dwa przetworniki umieszczone na rurce pomiarowej wysyłają i odbierają sygnały, na podstawie których obliczany jest przepływ. Wbudowany czujnik temperatury pozwala na kompensację jej wpływu na pomiar, co dodatkowo zwiększa dokładność.
Czujnik posiada funkcję raportowania błędów, która jest aktywowana w przypadku nieprawidłowości, takich jak obecność pęcherzyków powietrza w instalacji. Szczegółowe informacje diagnostyczne są dostępne poprzez aplikację oraz protokoły komunikacyjne.
Opatentowana kompensacja wpływu glikolu
Obecność glikolu w instalacji zmienia właściwości fizyczne medium, co bez odpowiedniej korekty może prowadzić do błędów pomiarowych sięgających nawet 30%. Czujnik Belimo 22PF-1U.. został wyposażony w opatentowaną technologię, która automatycznie wykrywa i kompensuje stężenie glikolu. Dzięki temu pomiar przepływu objętościowego jest zawsze precyzyjny, co zapewnia optymalną wydajność i efektywność energetyczną całego systemu.
Wskazówki montażowe
Czujnik można instalować w dowolnej pozycji od pionowej do poziomej, jednak należy unikać montażu w pozycji wiszącej. Dla uzyskania optymalnych wyników pomiarowych zalecana jest instalacja na rurociągu powrotnym. Kierunek przepływu medium musi być zgodny ze strzałką umieszczoną na obudowie urządzenia.
| Przegląd typów | |
|---|---|
| Typ: | 22PF-1UC |
| DN: | 15 |
| G ["]: | 3/4 |
| FS [l/s]: | 0.5 |
| FS [m³/h]: | 1.8 |
| Kvs teor. [m³/h]: | 3.9 |
| PN: | 25 |
| Typ: | 22PF-1UD |
| DN: | 20 |
| G ["]: | 1 |
| FS [l/s]: | 0.83 |
| FS [m³/h]: | 3.0 |
| Kvs teor. [m³/h]: | 7.2 |
| PN: | 25 |
| Typ: | 22PF-1UE |
| DN: | 25 |
| G ["]: | 1 1/4 |
| FS [l/s]: | 1.17 |
| FS [m³/h]: | 4.2 |
| Kvs teor. [m³/h]: | 13.2 |
| PN: | 25 |
| Typ: | 22PF-1UF |
| DN: | 32 |
| G ["]: | 1 1/2 |
| FS [l/s]: | 2.0 |
| FS [m³/h]: | 7.2 |
| Kvs teor. [m³/h]: | 16.0 |
| PN: | 25 |
| Typ: | 22PF-1UG |
| DN: | 40 |
| G ["]: | 2 |
| FS [l/s]: | 3.33 |
| FS [m³/h]: | 12 |
| Kvs teor. [m³/h]: | 23.6 |
| PN: | 25 |
| Typ: | 22PF-1UH |
| DN: | 50 |
| G ["]: | 2 1/2 |
| FS [l/s]: | 5.0 |
| FS [m³/h]: | 18 |
| Kvs teor. [m³/h]: | 32.0 |
| PN: | 25 |
| FS (definicja): | wartość zakresowa, maksymalny przepływ |
| Teoretyczne Kvs (definicja): | teoretyczna wartość Kvs do obliczania spadku ciśnienia |
| Dane techniczne | |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel , 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Communication: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe (ustawienie fabryczne): | DC 0...10 V |
| Wyjście analogowe (wybierane): | poprzez NFC |
| Wyjście analogowe (maks. obciążenie): | 1 mA |
| Wyjście analogowe (Zdefiniowane przez użytkownika - Dolna granica): | 0...8 V |
| Wyjście analogowe (Zdefiniowane przez użytkownika - Górna granica): | 2...10 V |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,2% FS |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu (zakres temperatur): | @ 15...120°C |
| Wskazówka dotycząca dokładności pomiaru przepływu (odcinek wlotowy): | ≥0x DN (EN 1434-4:2022) |
| Wskazówka dotycząca dokładności pomiaru przepływu (dodatkowe informacje): | Dodatkowe informacje o dokładności pomiaru (z wykresem) zamieszczono w rozdziale „Dokładność pomiaru”. |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Temperatura czynnika (wskazówka): | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | Mosiądz niklowany, mosiądz, stal nierdzewna, włókno aramidowe, PEEK, EPDM |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Wymiary (dla poszczególnych typów) | |
| Typ: | 22PF-1UC |
| L [mm]: | 110 |
| B [mm]: | 91 |
| H [mm]: | 123 |
| X [mm]: | 193 |
| Y [mm]: | 85 |
| Masa: | 1.0 kg |
| Typ: | 22PF-1UD |
| L [mm]: | 130 |
| B [mm]: | 91 |
| H [mm]: | 123 |
| X [mm]: | 193 |
| Y [mm]: | 85 |
| Masa: | 1.2 kg |
| Typ: | 22PF-1UE |
| L [mm]: | 135 |
| B [mm]: | 91 |
| H [mm]: | 127 |
| X [mm]: | 197 |
| Y [mm]: | 85 |
| Masa: | 1.3 kg |
| Typ: | 22PF-1UF |
| L [mm]: | 140 |
| B [mm]: | 91 |
| H [mm]: | 130 |
| X [mm]: | 200 |
| Y [mm]: | 85 |
| Masa: | 1.5 kg |
| Typ: | 22PF-1UG |
| L [mm]: | 145 |
| B [mm]: | 91 |
| H [mm]: | 134 |
| X [mm]: | 204 |
| Y [mm]: | 85 |
| Masa: | 1.8 kg |
| Typ: | 22PF-1UH |
| L [mm]: | 145 |
| B [mm]: | 91 |
| H [mm]: | 139 |
| X [mm]: | 209 |
| Y [mm]: | 85 |
| Masa: | 2.3 kg |
