22PF-1UD
| Wartości pomiarowe: | Przepływ, Temperatura |

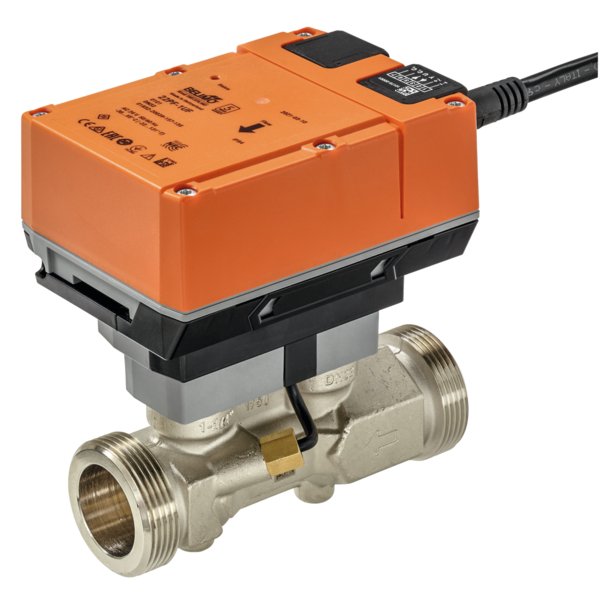

Zaawansowany Ultradźwiękowy Czujnik Przepływu 22PF-1U..
Ultradźwiękowy czujnik przepływu 22PF-1U.. to nowoczesne urządzenie zaprojektowane do precyzyjnego monitorowania przepływu w zamkniętych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jest idealnym rozwiązaniem dla systemów wykorzystujących wodę zimną, gorącą oraz wodne roztwory glikolu.
Opatentowana kompensacja stężenia glikolu
Kluczową cechą czujnika jest opatentowana technologia automatycznej kompensacji stężenia glikolu. Urządzenie w sposób ciągły mierzy zawartość glikolu w medium i na bieżąco koryguje pomiar, aby zapewnić najwyższą dokładność. Eliminuje to błędy pomiarowe, które w standardowych urządzeniach mogą sięgać nawet 30%, gwarantując wiarygodne i precyzyjne dane. Czujnik mierzy również temperaturę czynnika.
Wszechstronna komunikacja i integracja
Zaprojektowany z myślą o elastyczności, czujnik zasilany jest napięciem AC/DC 24V. Oferuje szerokie możliwości integracji z systemami automatyki budynkowej (BMS) dzięki obsłudze komunikacji cyfrowej poprzez BACnet MS/TP, Modbus RTU oraz MP-Bus. Dodatkowo dostępny jest konfigurowalny sygnał analogowy 0...10 V, który można dostosować do indywidualnych potrzeb aplikacji. Urządzenie pozwala również na sumowanie natężenia przepływu w czasie.
Nowoczesna konfiguracja i niezawodność
Konfiguracja i diagnostyka urządzenia są niezwykle proste dzięki wbudowanemu interfejsowi NFC. Za pomocą smartfona z aplikacją Belimo Assistant 2 można bezprzewodowo odczytywać wartości pomiarowe i dostosowywać parametry pracy. Czujnik jest bezobsługowy, a jego montaż odbywa się za pomocą standardowych gwintów zewnętrznych (ISO 228-1). Wykonanie z wysokiej jakości materiałów, takich jak niklowany mosiądz i stal nierdzewna, zapewnia długą i bezawaryjną pracę.
Najważniejsze cechy produktu:
- Precyzyjny, ultradźwiękowy pomiar przepływu i temperatury.
- Automatyczna i opatentowana kompensacja stężenia glikolu dla maksymalnej dokładności.
- Wszechstronna komunikacja: BACnet MS/TP, Modbus RTU i MP-Bus.
- Elastyczny analogowy sygnał wyjściowy 0...10 V z możliwością skalowania.
- Nowoczesna konfiguracja i odczyt danych za pomocą NFC i aplikacji Belimo Assistant 2.
- Funkcja sumowania przepływu w czasie (licznik objętości).
- Bezobsługowa praca zapewniająca niskie koszty utrzymania.
| Przegląd typów | |
|---|---|
| DN (Średnica nominalna): | 15 do 50 |
| G (Gwint): | 3/4" do 2 1/2" |
| FS (Wartość zakresowa, maksymalny przepływ) [l/s]: | 0.5 do 5.0 |
| FS (Wartość zakresowa, maksymalny przepływ) [m³/h]: | 1.8 do 18 |
| Kvs teor. (Teoretyczna wartość Kvs) [m³/h]: | 3.9 do 32.0 |
| PN (Ciśnienie nominalne): | 25 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Communication: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przez NFC, za przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika (DC 0...10 V ustawienie fabryczne, maks. obciążenie 1 mA) |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | pionowe do poziomego |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,2% FS |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434 (0% obj. glikolu @ 15...120°C) |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -20...120°C [-4...250°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | Mosiądz niklowany, mosiądz, stal nierdzewna, włókno aramidowe, PEEK, EPDM |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Wymiary i masa | |
| Długość (L): | 110-145 mm |
| Szerokość (B): | 91 mm |
| Wysokość (H): | 123-139 mm |
| Wymiar X: | 193-209 mm |
| Wymiar Y: | 85 mm |
| Masa: | 1.0-2.3 kg |
