22PF-1UE
| Wartości pomiarowe: | Przepływ, Temperatura |
| Zakres pomiarowy ciśnienia: | 0...25 bar |

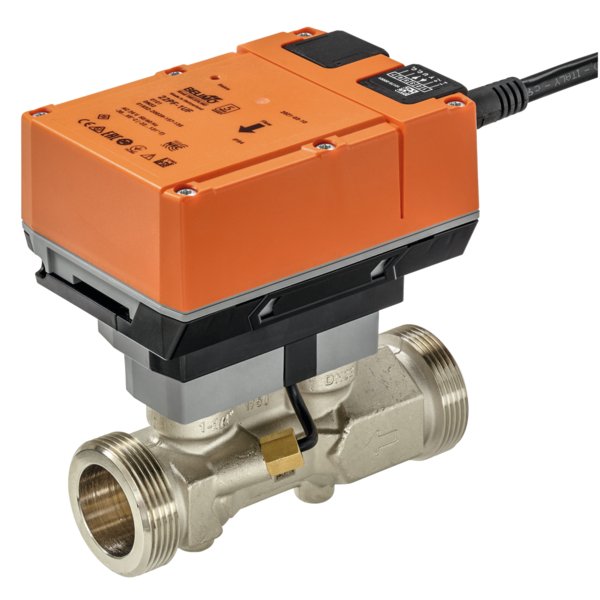

Ultradźwiękowy czujnik przepływu 22PF-1U
Ultradźwiękowy czujnik przepływu przeznaczony do pracy w instalacjach wody zimnej i gorącej w obiegach zamkniętych. Urządzenie jest przystosowane do pracy z czystą wodą oraz wodnymi roztworami glikolu. Dzięki stałemu pomiarowi stężenia glikolu w medium, czujnik automatycznie kompensuje odczyty, co gwarantuje wysoką niezawodność i dokładność pomiarów.
Montaż w instalacji odbywa się za pomocą standardowych gwintów zewnętrznych (zgodnie z normą ISO 228-1). Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje elastyczne możliwości komunikacji: sygnał wyjściowy 0...10 V lub cyfrową wymianę danych poprzez BACnet MSTP, Modbus RTU lub MP-Bus.
Najważniejsze cechy produktu:
- Ultradźwiękowa metoda pomiaru przepływu i temperatury.
- Opatentowana funkcja automatycznej kompensacji stężenia glikolu (do 60% obj.).
- Wszechstronne opcje sygnału wyjściowego: analogowy 0...10 V oraz komunikacja cyfrowa poprzez BACnet MSTP, Modbus RTU lub MP-Bus.
- Prosta konfiguracja i diagnostyka za pomocą aplikacji Belimo Assistant 2 przez NFC.
- Możliwość sumowania natężenia przepływu w czasie.
- Wysoka dokładność pomiaru przepływu (zgodnie z klasą 2 wg EN 1434 dla wody).
- Urządzenie bezobsługowe.
Zaawansowana i precyzyjna technologia
Czujnik wykorzystuje opatentowaną technologię automatycznej kompensacji, która na bieżąco analizuje stężenie glikolu w instalacji. Obecność glikolu zmienia lepkość cieczy, co bez odpowiedniej korekty może prowadzić do błędów pomiarowych sięgających nawet 30%. Dzięki tej funkcji, urządzenie zapewnia wyjątkową dokładność i wiarygodność wyników w każdych warunkach.
Elastyczna komunikacja i konfiguracja
Urządzenie oferuje szerokie możliwości integracji z systemami automatyki budynkowej. Dostępne są standardowe protokoły komunikacyjne, takie jak BACnet MSTP i Modbus RTU, a także szyna MP-Bus. Konfiguracja parametrów pracy, odczyt wartości oraz diagnostyka są niezwykle proste dzięki aplikacji mobilnej Belimo Assistant 2, która łączy się z czujnikiem bezprzewodowo. Sygnał wyjściowy można elastycznie skalować i przypisać do wartości pomiarowej przepływu lub temperatury czynnika.
Montaż i zastosowanie
Czujnik jest przeznaczony do montażu w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Może być instalowany w rurociągu w pozycji od pionowej do poziomej, przy czym zalecany jest montaż na powrocie instalacji. Kierunek przepływu musi być zgodny z oznaczeniem na korpusie urządzenia, aby zapewnić prawidłowe działanie.
| Przegląd typów (zakres wartości) | |
|---|---|
| DN: | 15 do 50 |
| G ["]: | 3/4 do 2 1/2 |
| FS [l/s]: | 0.5 do 5.0 |
| FS [m³/h]: | 1.8 do 18 |
| Kvs teor. [m³/h]: | 3.9 do 32.0 |
| PN: | 25 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Communication: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe: | DC 0...10 V (ustawienie fabryczne), wybierane poprzez NFC; maks. obciążenie 1 mA; zdefiniowany przez użytkownika: Dolna granica: 0...8 V, Górna granica: 2...10 V |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,2% FS |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu: | @ 15...120°C, Odcinek wlotowy ≥0x DN (EN 1434-4:2022) |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Temperatura czynnika, wskazówka: | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | Mosiądz niklowany, mosiądz, stal nierdzewna, włókno aramidowe, PEEK, EPDM |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Wymiary (zakres wartości) | |
| L [mm]: | 110 do 145 |
| B [mm]: | 91 |
| H [mm]: | 123 do 139 |
| X [mm]: | 193 do 209 |
| Y [mm]: | 85 |
| Masa: | 1.0 kg do 2.3 kg |
