22PF-1UF

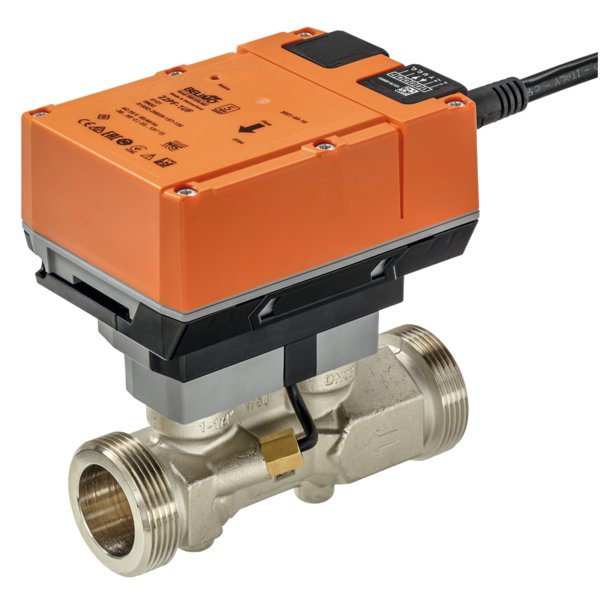

Czujnik przepływu, AC/DC 24 V, DN 32, FS 2.0 l/s

Kod produktu: 22PF-1UF

Wartości pomiarowe:

Przepływ, Temperatura

Zaawansowany Ultradźwiękowy Czujnik Przepływu

Precyzyjny czujnik ultradźwiękowy zaprojektowany do monitorowania przepływu w instalacjach wody zimnej i gorącej. Urządzenie jest idealne do zastosowań w zamkniętych obiegach, które wykorzystują wodę lub mieszaniny wody z glikolem jako medium.

Inteligentna Kompensacja Zawartości Glikolu

Jedną z kluczowych cech czujnika jest opatentowana technologia, która nieustannie analizuje zawartość glikolu w przepływającym czynniku. Dzięki temu urządzenie automatycznie kompensuje odczyty, eliminując błędy pomiarowe mogące sięgać nawet 30% w systemach z niezabezpieczonym pomiarem. Zapewnia to wyjątkową dokładność i niezawodność w każdych warunkach. Czujnik mierzy stężenie glikolu w zakresie 0-60% objętości.

Kluczowe Cechy Produktu

Wszechstronne Pomiary: Urządzenie dokonuje pomiaru nie tylko przepływu objętościowego, ale również temperatury medium.
Elastyczna Komunikacja: Czujnik można zintegrować z systemami automatyki budynkowej za pomocą protokołów cyfrowych BACnet MS/TP, Modbus RTU oraz przez magistralę MP-Bus.
Konfigurowalny Sygnał Wyjściowy: Oferuje analogowy sygnał wyjściowy (standardowo 0...10 V), który można elastycznie konfigurować (np. 0.5...10 V lub 2...10 V) do reprezentowania wartości przepływu lub temperatury.
Sumowanie Przepływu: Funkcja umożliwiająca sumowanie natężenia przepływu w czasie, co pozwala na monitorowanie całkowitego zużycia.
Bezobsługowa Praca: Czujnik został zaprojektowany z myślą o długotrwałej i bezobsługowej eksploatacji.

Nowoczesna Konfiguracja i Diagnostyka

Ustawienia czujnika można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2. Połączenie z urządzeniem jest możliwe bezprzewodowo przy użyciu smartfona z technologią NFC, co znacznie upraszcza proces uruchomienia i serwisowania instalacji.

Wskazówki Montażowe

Czujnik może być instalowany w rurociągach w pozycji od pionowej do poziomej (z wyłączeniem pozycji wiszącej). Dla uzyskania najwyższej precyzji pomiarów zaleca się montaż na rurociągu powrotnym. Kierunek przepływu medium musi być zgodny ze strzałką umieszczoną na korpusie urządzenia. Montaż odbywa się za pomocą standardowych gwintów zewnętrznych zgodnych z normą ISO 228-1.

Informacje ogólne
Rodzaj produktu:	Ultradźwiękowy czujnik przepływu
Zastosowanie:	Instalacje wody zimnej i gorącej z obiegiem zamkniętym (woda lub wodne roztwory glikolu)
Funkcja:	Ciągły pomiar zawartości glikolu i kompensacja
Montaż:	Dwa gwinty zewnętrzne (ISO 228-1)
Konfiguracja:	Aplikacja Belimo Assistant 2
Sygnał wyjściowy:	0...10 V lub komunikacja cyfrowa
Komunikacja cyfrowa:	BACnet MSTP, Modbus RTU lub szyna MP-Bus
Dodatkowa funkcja:	Sumowanie natężenia przepływu
Parametry (dla modelu 22PF-1UC)
DN:	15
G [""]:	3/4
FS [l/s]:	0.5
FS [m³/h]:	1.8
Kvs teor. [m³/h]:	3.9
PN:	25
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy AC:	2.2 VA
Pobór mocy DC:	1.1 W
Przyłącze zasilania:	Kabel, 6x 0.75 mm²
Komunikacja
Typ komunikacji:	BACnet MS/TP, Modbus RTU, MP-Bus
Liczba węzłów (BACnet / Modbus):	patrz opis interfejsu
Liczba węzłów (MP-Bus):	maks. 8 (16)
Dane funkcjonalne
Czynnik:	Woda, Mieszanka wody i glikolu
Konfiguracja:	przy użyciu Belimo Assistant 2
Wyjście napięciowe:	1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika
Wyjście analogowe (ustawienie fabryczne):	DC 0...10 V
Wybór wyjścia analogowego:	poprzez NFC
Maks. obciążenie wyjścia analogowego:	1 mA
Wyjście analogowe zdefiniowane przez użytkownika (dolna granica):	0...8 V
Wyjście analogowe zdefiniowane przez użytkownika (górna granica):	2...10 V
Przyłącze rurowe:	Gwint zewnętrzny wg. ISO 228-1
Pozycja montażu:	pionowe do poziomego
Kategoria dokumentu:	bezobsługowy
Dane pomiarowe
Wartości pomiarowe:	Przepływ, Temperatura
Czynnik pomiarowy:	Woda, woda z dodatkiem maks. 60% obj. glikolu.
Metoda pomiaru:	Ultradźwiękowy pomiar przepływu
Min. mierzony przepływ:	0,2% FS
Dokładność pomiaru przepływu (0% obj. glikolu):	±2%, zgodnie z klasą 2 wg EN 1434
Wskazówka dotycząca dokładności pomiaru przepływu:	@ 15...120°C
Wskazówka dotycząca dokładności pomiaru przepływu (odcinek wlotowy):	≥0x DN (EN 1434-4:2022)
Monitorowanie stężenia glikolu
Błąd powtarzalności:	0...60%
Dokładność pomiaru monitorowania stężenia glikolu:	±4%
Wybór stosowanego czynnika:	woda, glikol propylenowy, glikol etylenowy, Antifrogen L, Antifrogen N, DowCal 200, DowCal 100
Dokładność pomiaru
Błąd pomiaru dla wody (0% obj. glikolu):	±(2 + 0,017 FS/q) % wartości pomiarowej (q), ale nie więcej niż ±5% w zakresie temperatur 15...120°C
Błąd pomiaru dla wodnego roztworu glikolu (0...60% obj. glikolu):	±5% (@ 20...100% FS), ±0,01 FS, ale nie więcej niż 30% wartości q (@ 0,8...20% FS) w zakresie temperatury -20...120°C
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10
Norma jakości:	ISO 9001
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-30...55°C [-22...131°F]
Temperatura czynnika:	-20...120°C [-4...248°F]
Temperatura czynnika (wskazówka):	Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową
Temperatura przechowywania:	-40...80°C [-40...176°F]
Materiały
Kabel:	PVC
Elementy stykające się z czynnikiem:	Mosiądz niklowany, mosiądz, stal nierdzewna, włókno aramidowe, PEEK, EPDM
Rurka pomiarowa przepływu:	Korpus z mosiądzu niklowanego
Warunki montażu
Dozwolona pozycja montażu:	pionowa do poziomej (nie wisząca)
Zalecany montaż:	na rurociągu powrotnym
Odcinek wlotowy (EN 1434-4:2022):	≥0x DN (podwójne łuki 90° poza płaszczyzną)
Odcinek wlotowy (pozostałe przypadki EN 1434-6:2022):	≥5x DN
Wymogi jakości wody:	zgodna z VDI 2035
Serwisowanie:	bezobsługowe
Kierunek przepływu:	zgodny ze strzałką na obudowie
Unikanie kawitacji (ciśnienie na wylocie, do 90°C):	min. 1,0 bar przy FS
Unikanie kawitacji (ciśnienie na wylocie, 120°C):	min. 2,5 bar
Czyszczenie rur przed instalacją:	Wymagane
Zabezpieczenie przed naprężeniami:	Czujnik nie może być narażony na nadmierne naprężenia.
Wymiary (dla modelu 22PF-1UC)
L [mm]:	110
B [mm]:	91
H [mm]:	123
X [mm]:	193
Y [mm]:	85
Masa:	1.0 kg
