22PF-1UG
| Wartości pomiarowe: | Przepływ, Temperatura |
| Zakres pomiarowy ciśnienia: | 0...25 bar |

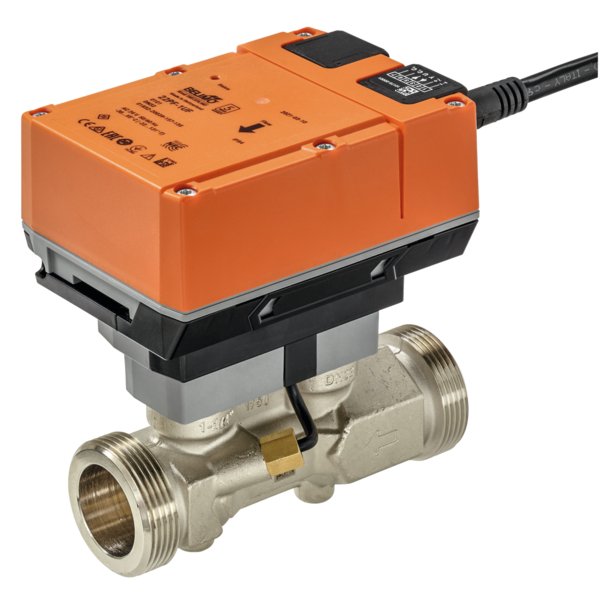

Ultradźwiękowy czujnik przepływu do systemów HVAC
Precyzyjny, ultradźwiękowy czujnik przepływu przeznaczony do pracy w zamkniętych obiegach instalacji wody zimnej i gorącej. Urządzenie jest w pełni kompatybilne z wodą oraz wodnymi roztworami glikolu, zapewniając niezawodne pomiary dzięki ciągłemu monitorowaniu i kompensacji stężenia glikolu w medium. Czujnik mierzy nie tylko przepływ, ale również temperaturę czynnika.
Montaż w systemie odbywa się za pomocą standardowych gwintów zewnętrznych (zgodnych z normą ISO 228-1). Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje wszechstronne możliwości komunikacji, w tym sygnał wyjściowy 0...10 V oraz komunikację cyfrową poprzez BACnet MSTP, Modbus RTU lub magistralę MP-Bus.
Najważniejsze cechy produktu
- Technologia ultradźwiękowa do dokładnego pomiaru przepływu i temperatury.
- Automatyczna, opatentowana kompensacja stężenia glikolu w czasie rzeczywistym.
- Szerokie możliwości integracji dzięki obsłudze protokołów BACnet MS/TP, Modbus RTU oraz MP-Bus.
- Elastyczny, konfigurowalny sygnał wyjściowy 0...10 V.
- Nowoczesna konfiguracja i diagnostyka za pomocą aplikacji Belimo Assistant 2 poprzez NFC.
- Możliwość sumowania natężenia przepływu w czasie.
- Konstrukcja bezobsługowa, zapewniająca długotrwałą i niezawodną pracę.
Opatentowana kompensacja stężenia glikolu
Dodatek glikolu do wody zmienia jej lepkość, co bez odpowiedniej korekty może prowadzić do błędów pomiaru przepływu sięgających nawet 30%. Ten czujnik wykorzystuje opatentowaną technologię, która automatycznie wykrywa i kompensuje stężenie glikolu, co znacząco podnosi dokładność pomiarów. Urządzenie jest przystosowane do pracy z następującymi czynnikami:
- Woda
- Glikol propylenowy
- Glikol etylenowy
- Antifrogen L
- Antifrogen N
- DowCal 200
- DowCal 100
Funkcjonalność i elastyczność
Urządzenie oferuje zaawansowane funkcje konfiguracyjne. Sygnał wyjściowy można dostosować do własnych potrzeb (np. 0...10 V, 0,5...10 V, 2...10 V) i przypisać go do pomiaru przepływu lub temperatury. Możliwość skalowania sygnału wyjściowego pozwala na uzyskanie większej rozdzielczości pomiarów w zadanym zakresie. W przypadku wykrycia błędu, takiego jak obecność pęcherzyków powietrza w układzie, czujnik sygnalizuje nieprawidłową pracę, wysyłając odpowiedni raport do aplikacji lub systemu BMS.
| Ogólne informacje o produkcie | |
|---|---|
| Typ produktu: | Ultradźwiękowy czujnik przepływu |
| Zastosowanie: | Instalacje wody zimnej i gorącej z obiegiem zamkniętym (woda lub wodne roztwory glikolu) |
| Montaż: | Dwa gwinty zewnętrzne (ISO 228-1) |
| Nominalna średnica (DN): | 15-50 |
| Gwint (G): | 3/4" - 2 1/2" |
| Maksymalny przepływ (FS) [l/s]: | 0.5 - 5.0 |
| Maksymalny przepływ (FS) [m³/h]: | 1.8 - 18 |
| Kvs teoretyczne [m³/h]: | 3.9 - 32.0 |
| Ciśnienie nominalne (PN): | 25 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja | |
| Protokoły komunikacyjne: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów (MP-Bus): | maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | Aplikacja Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe (ustawienie fabryczne): | DC 0...10 V |
| Maks. obciążenie wyjścia analogowego: | 1 mA |
| Zakres użytkownika (wyjście analogowe) - Dolna granica: | 0...8 V |
| Zakres użytkownika (wyjście analogowe) - Górna granica: | 2...10 V |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | Pionowe do poziomego |
| Kategoria dokumentu: | Bezobsługowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,2% FS |
| Dokładność pomiaru przepływu (0% glikolu): | ±2%, zgodnie z klasą 2 wg EN 1434 (@ 15...120°C) |
| Błąd pomiaru dla wody (0% obj. glikolu): | ±(2 + 0,017 FS/q) % wartości pomiarowej (q), ale nie więcej niż ±5% (15...120°C) |
| Błąd pomiaru dla wodnego roztworu glikolu (0...60% obj.): | ±5% (@ 20...100% FS); ±0,01 FS, ale nie więcej niż 30% wartości q (@ 0,8...20% FS) (-20...120°C) |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Obsługiwane czynniki: | Woda, glikol propylenowy, glikol etylenowy, Antifrogen L, Antifrogen N, DowCal 200, DowCal 100 |
| Dane dotyczące bezpieczeństwa i warunków pracy | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | Mosiądz niklowany, mosiądz, stal nierdzewna, włókno aramidowe, PEEK, EPDM |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Wymiary i masa | |
| Długość (L): | 110-145 mm |
| Szerokość (B): | 91 mm |
| Wysokość (H): | 123-139 mm |
| Wymiar X: | 193-209 mm |
| Wymiar Y: | 85 mm |
| Masa: | 1.0-2.3 kg |
