22PF-1UH
| Wartości pomiarowe: | Przepływ, Temperatura |

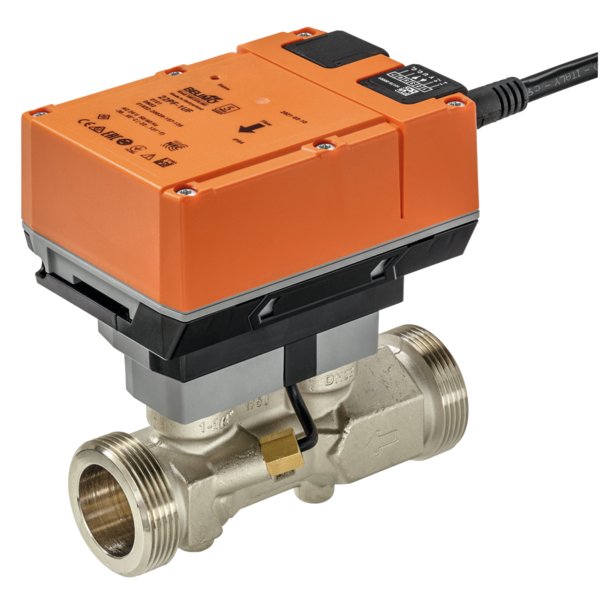

Zaawansowany Ultradźwiękowy Czujnik Przepływu
Czujnik przepływu 22PF-1U.. to nowoczesne urządzenie ultradźwiękowe, przeznaczone do precyzyjnego pomiaru w zamkniętych instalacjach wody zimnej i gorącej. Jest idealnym rozwiązaniem dla systemów HVAC, które wykorzystują wodę lub wodne roztwory glikolu jako medium.
Kluczowe Cechy Produktu
- Automatyczna kompensacja glikolu: Czujnik stale monitoruje stężenie glikolu w czynniku i koryguje pomiar, aby zapewnić maksymalną dokładność i niezawodność.
- Wszechstronne wyjścia: Urządzenie oferuje standardowy sygnał wyjściowy 0...10 V oraz możliwość komunikacji cyfrowej za pośrednictwem protokołów BACnet MSTP, Modbus RTU lub magistrali MP-Bus.
- Pomiar sumaryczny: Posiada funkcję sumowania natężenia przepływu w czasie, co pozwala na monitorowanie zużycia.
- Prosta konfiguracja: Parametry czujnika można łatwo konfigurować przy użyciu aplikacji Belimo Assistant 2.
- Niezawodność: Urządzenie jest bezobsługowe i zaprojektowane do długotrwałej pracy.
Opatentowana Technologia Kompensacji Glikolu
Jedną z kluczowych zalet czujnika jest opatentowana funkcja, która w czasie rzeczywistym mierzy zawartość glikolu w medium (do 60% obj.) i automatycznie kompensuje jego wpływ na pomiar. Glikol, zmieniając lepkość cieczy, może prowadzić do błędów pomiaru sięgających nawet 30%. Dzięki tej technologii, pomiary przepływu objętościowego są zawsze precyzyjne i wiarygodne, niezależnie od składu czynnika. Aby funkcja działała poprawnie, w instalacji muszą występować cykliczne zmiany temperatury o co najmniej 2 K.
Zastosowanie i Montaż
Czujnik został zaprojektowany do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż urządzenia jest prosty dzięki zastosowaniu dwóch gwintów zewnętrznych (zgodnych z normą ISO 228-1). Dla zapewnienia optymalnej pracy i dokładności pomiarów zaleca się instalację na rurociągu powrotnym, w pozycji od pionowej do poziomej. Należy zwrócić uwagę na kierunek przepływu oznaczony strzałką na korpusie urządzenia.
| Przegląd typów (dane ogólne dla serii) | |
|---|---|
| DN: | 15 do 50 (w zależności od typu) |
| G ["]: | 3/4" do 2 1/2" (w zależności od typu) |
| FS [l/s]: | 0.5 do 5.0 (w zależności od typu) |
| FS [m³/h]: | 1.8 do 18 (w zależności od typu) |
| Kvs teor. [m³/h]: | 3.9 do 32.0 (w zależności od typu) |
| PN: | 25 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel , 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Communication: | BACnet MS/TP; Modbus RTU; MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu; MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda; Mieszanka wody i glikolu |
| Konfiguracja: | przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe: | DC 0...10 V (ustawienie fabryczne), wybierane poprzez NFC; maks. obciążenie 1 mA; Zdefiniowany przez użytkownika (Dolna granica: 0...8 V, Górna granica: 2...10 V) |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ; Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,2% FS |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu: | @ 15...120°C; Odcinek wlotowy ≥0x DN (EN 1434-4:2022) |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Wspierane rodzaje glikolu: | glikol propylenowy; glikol etylenowy; Antifrogen L; Antifrogen N; DowCal 200; DowCal 100 |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Temperatura czynnika, wskazówka: | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | Mosiądz niklowany, mosiądz, stal nierdzewna, włókno aramidowe, PEEK, EPDM |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Wymiary (dane ogólne dla serii) | |
| L [mm]: | 110 do 145 (w zależności od typu) |
| B [mm]: | 91 |
| H [mm]: | 123 do 139 (w zależności od typu) |
| X [mm]: | 193 do 209 (w zależności od typu) |
| Y [mm]: | 85 |
| Masa: | 1.0 do 2.3 kg (w zależności od typu) |
