22RT-19-1

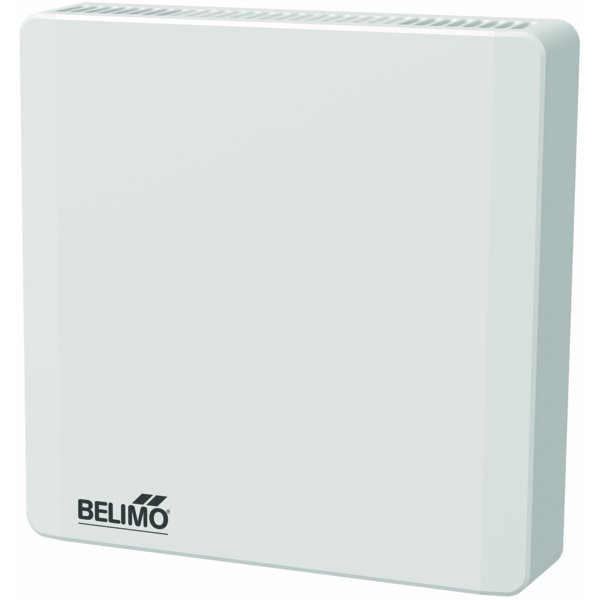

Pomieszczeniowy aktywny przetwornik temperatury 22RT-19-1 Belimo z opcją komunikacji MP-Bus

Producent: Belimo

Kod produktu: 22RT-19-1

Typ jednostki:	Czujnik pomieszczeniowy
Dodatkowe funkcje:	NFC
Rodzaj wyświetlacza:	Belimo Display App i LED

Wszechstronny pomiar jakości powietrza

Nowoczesny czujnik przeznaczony do precyzyjnego monitorowania kluczowych parametrów jakości powietrza wewnątrz budynków. Urządzenie dokonuje pomiaru stężenia dwutlenku węgla (CO₂), wilgotności względnej oraz temperatury, zapewniając kompleksowe dane dla systemów wentylacji i klimatyzacji.

Łatwa integracja i elastyczna komunikacja

Czujnik został zaprojektowany z myślą o uniwersalności. Oferuje komunikację cyfrową poprzez magistralę MP-Bus oraz posiada zintegrowane, aktywne wyjścia analogowe (0...10 V, 0...5 V, 2...10 V), co umożliwia bezproblemową integrację z systemami automatyki budynkowej różnych producentów.

Nowoczesna konfiguracja przez NFC

Ustawienie parametrów czujnika jest niezwykle proste i intuicyjne. Odbywa się bezprzewodowo za pomocą smartfona wyposażonego w technologię NFC i dedykowaną aplikację Belimo Assistant 2. Pozwala to na szybką zmianę ustawień, w tym zakresów pomiarowych dla wyjść analogowych.

Kluczowe cechy produktu:

Niezawodny pomiar CO₂: Technologia dwukanałowa NDIR (niedyspersyjna absorpcja podczerwieni) minimalizuje dryft pomiarowy i zapewnia długoterminową stabilność bez potrzeby regularnej kalibracji świeżym powietrzem. Jest to idealne rozwiązanie do pomieszczeń, gdzie przebywają ludzie w trybie ciągłym.
Sygnalizacja świetlna: Wbudowana dioda LED informuje o poziomie stężenia CO₂ za pomocą trzech kolorów (funkcja sygnalizacji świetlnej TLF), co pozwala na szybką wizualną ocenę jakości powietrza. Działanie wskaźnika można skonfigurować w aplikacji.
Wysoka dokładność: Wewnętrzne układy elektroniczne kompensują ciepło wydzielane przez urządzenie, co gwarantuje precyzyjny odczyt temperatury otoczenia.
Estetyczna obudowa: Wykonana z białego poliwęglanu (RAL 9003) obudowa pasuje do większości wnętrz biurowych i mieszkalnych.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy AC:	1 VA
Pobór mocy DC:	0.5 W
Połączenie elektryczne:	Zacisk sprężynowy 0.25...1.5 mm²
Uwaga dotycząca połączenia elektrycznego:	23-15 AWG, tylko żyły miedziane Rodzaj kabla (USA i Kanada): klasa CL2 lub wyższa
Wejście kablowe:	Strona tylna Strona górna Strona dolna
Komunikacja po szynie danych
Communication:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8 (16)
Dane funkcjonalne
Czynnik:	Powietrze
Wyjście napięciowe (Typ 22RT-19-1):	1 x 0...5 V, 0...10 V, 2...10 V, min. rezystancja 5 kΩ
Wyjście napięciowe (Typ 22RTH-19-1):	2 x 0...5 V, 0...10 V, 2...10 V, min. rezystancja 5 kΩ
Wyjście napięciowe (Typ 22RTM-19-1):	3 x 0...5 V, 0...10 V, 2...10 V, min. rezystancja 5 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Wyjście 0...5 V, 0...10 V (ustawienie fabryczne), 2...10 V wybierane za pomocą NFC
Wskaźnik:	LED, Dioda LED jest wykorzystywana do CO₂ TLF (funkcja sygnalizacji świetlnej). Kontrolki/wskaźniki LED można konfigurować i wyłączać przy użyciu aplikacji Belimo Assistant 2. (Typ (P-)22RTM-..)
Dane pomiarowe
Wartości pomiarowe:	CO₂ Wilgotność Punkt rosy Temperatura
Specyfikacja czujnika CO₂
Technologia elementu pomiarowego:	Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy
Zakres pomiarowy:	Ustawienie fabryczne: 0...2000 ppm
Dokładność:	±(50 ppm + 2% wartości mierzonej)
Stabilność długoterminowa:	±20 ppm p.a.
Specyfikacja aktywnego czujnika temperatury
Zakres pomiarowy:	0...50°C [32...122°F] (ustawienie fabryczne)
Dokładność pomiaru temperatury:	±0.3°C @ 25°C [±0.5°F @ 77°F]
Stabilność długoterminowa:	±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F]
Specyfikacja czujnika wilgotności
Zakres pomiarowy:	Ustawienie fabryczne: 0...100% wilgotności wzgl.
Zakres pomiarowy punktu rosy:	Ustawienie fabryczne: -50...50°C [-60...120°F]
Dokładność:	± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C
Stabilność długoterminowa:	±0.25% RH p.a. @ 25°C @ 50% RH
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP30
Deklaracja zgodności UE:	Oznakowanie CE
Norma jakości:	ISO 9001
UL Approval:	cULus wg UL60730-1, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.5 kV
Stopień zanieczyszczenia:	2
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...70°C [-40...160°F]
Materiały
Obudowa:	Poliwęglan, biały, RAL 9003 UL94V-0
Wymiary i masa
Masa (22RTM-19-1):	0.16 kg
Masa (22RTH-19-1):	0.090 kg
Masa (22RT-19-1):	0.090 kg
