22UTH-110M
| Wartości pomiarowe: | Temperatura, Wilgotność |
| Dodatkowe funkcje: | Czujnik zewnętrzny |

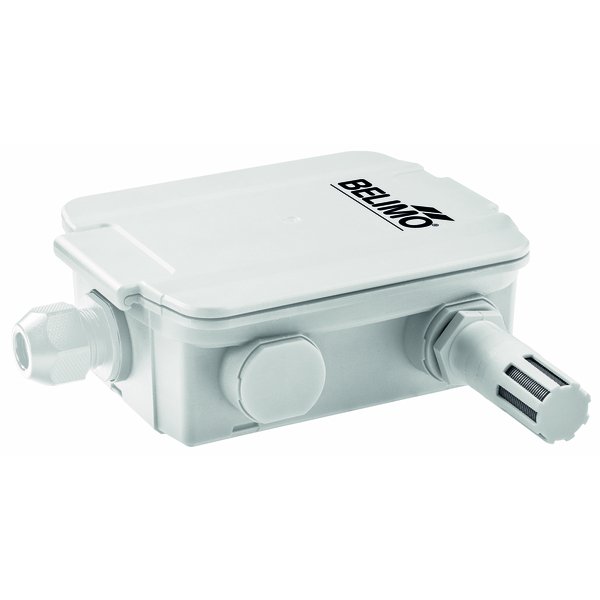

Zewnętrzny czujnik wilgotności i temperatury 22UTH-110M
Zewnętrzny czujnik 22UTH-110M to zaawansowane urządzenie przeznaczone do precyzyjnego monitorowania warunków atmosferycznych. Służy do pomiaru temperatury oraz wilgotności względnej i bezwzględnej powietrza w zastosowaniach zewnętrznych. W zestawie znajduje się dedykowana osłona, która skutecznie chroni sensor przed niekorzystnym wpływem czynników pogodowych.
Kluczowe cechy produktu
- Wszechstronne sygnały wyjściowe: Urządzenie może generować sygnał wyjściowy (0...5 V lub 0...10 V) odpowiadający nie tylko wilgotności, ale również wartości entalpii lub temperaturze punktu rosy, co zwiększa elastyczność zastosowań.
- Wysoka odporność: Obudowa o klasie szczelności IP65 / NEMA 4X zapewnia niezawodną ochronę przed pyłem i wodą, gwarantując długotrwałą pracę w trudnych warunkach zewnętrznych.
- Podwójny pomiar: Czujnik wyposażony jest w aktywny przetwornik wilgotności (z wyjściem 0...5 V lub 0...10 V) oraz pasywny czujnik temperatury typu NTC10k.
- Konfigurowalne zakresy pomiarowe: Możliwość wyboru jednego z czterech predefiniowanych zakresów pomiaru temperatury dla czujnika aktywnego za pomocą zwory.
Mierzone wartości
Czujnik umożliwia pomiar następujących parametrów powietrza:
- Temperatura
- Wilgotność względna
- Wilgotność bezwzględna
- Entalpia
- Punkt rosy
Budowa i materiały
Obudowa czujnika wykonana jest z wysokiej jakości poliwęglanu (PC) w kolorze białym, który jest odporny na promieniowanie UV. Zapewnia to trwałość i niezmienny wygląd urządzenia nawet przy długotrwałej ekspozycji na słońce. Element pomiarowy wilgotności to polimerowy czujnik pojemnościowy, chroniony filtrem z siatki ze stali nierdzewnej.
Zastosowanie i montaż
Urządzenie jest dedykowane do zastosowań w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Montaż powinien być przeprowadzany przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów bezpieczeństwa. Przed rozpoczęciem instalacji należy bezwzględnie odłączyć zasilanie.
Zawartość zestawu
- Czujnik 22UTH-110M
- Płyta montażowa
- Osłona przeciwdeszczowa
- Kołki i śruby montażowe
| Przegląd typów | |
|---|---|
| Typ: | 22UTH-110M |
| Wyjście aktywnego czujnika wilgotności: | 0...5 V, 0...10 V |
| Wyjście pasywnego czujnika temperatury: | NTC10k Pre (10k3) |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 0.8 VA |
| Pobór mocy DC: | 0.4 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V regulowany zworą |
| Dane pomiarowe | |
| Wartości pomiarowe: | Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Ustawienia zakresu pomiaru temperatury: | Czujnik aktywny: wybierany zakres S0: -40...60°C (-40...160°F) S1: 0...50°C (40...140°F) S2: -15...35°C (0...100°F) S3: -20...80°C (0...200°F) |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 396 s |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...50°C [-30...120°F] |
| Dokładność pomiaru temperatury: | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Zakres pomiarowy: | 0–100% RH przy braku kondensacji |
| Zakres pomiarowy wilgotności bezwzględnej: | regulacja na przetworniku: 0–50 g/m³ (ustawienie fabryczne), 0...80 g/m³ |
| Zakres pomiarowy entalpii: | 0...85 kJ/kg |
| Zakres pomiarowy punktu rosy: | regulacja na przetworniku: 0...50°C [40...140°F] (ustawienie fabryczne), -20...80°C [0...200°F] |
| Dokładność: | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Stabilność długoterminowa: | ±0.3% RH p.a. @ 21°C @ 50% RH |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 16 s przy 0 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (typ wg UL): | 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Dopuszczalna krótkotrwała kondensacja |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Wilgotność czynnika: | Dopuszczalna krótkotrwała kondensacja |
| Temperatura czynnika: | -35...50°C [-30...122°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, biała; Spód: PC, biały; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, biały |
| Masa | |
| Masa: | 0.28 kg |
