22UTH-110X
| Wartości pomiarowe: | Temperatura, Wilgotność |
| Sygnał wyjściowy: | 0...10 V, 0...5 V |
| Dodatkowe funkcje: | Czujnik zewnętrzny |
Zaawansowany czujnik do zastosowań zewnętrznych

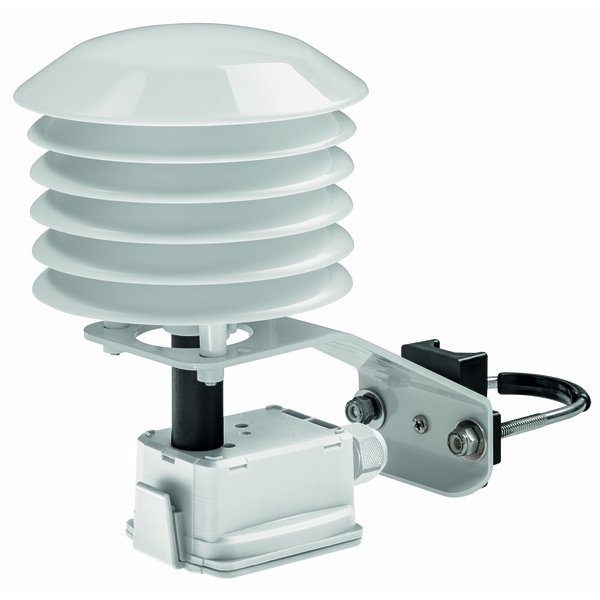

Model 22UTH-110X to aktywny czujnik przeznaczony do precyzyjnego pomiaru wilgotności i temperatury w warunkach zewnętrznych. Jego kluczowym elementem jest specjalnie zaprojektowana osłona, która skutecznie chroni elementy pomiarowe przed negatywnym wpływem czynników atmosferycznych, takich jak deszcz, oraz przed oddziaływaniem promieniowania cieplnego.
Specjalistyczna osłona dla precyzyjnych pomiarów
Konstrukcja osłony opiera się na zakrzywionych, jasno zabarwionych płytkach. Umożliwiają one swobodny przepływ powietrza wokół czujników, jednocześnie minimalizując wpływ promieniowania cieplnego, na przykład od nagrzanych słońcem dachów czy sąsiednich powierzchni. Gwarantuje to, że odczyty wilgotności i temperatury nie są zakłócone przez czynniki zewnętrzne, co przekłada się na wysoką dokładność pomiarów.
Wszechstronne możliwości pomiarowe
Urządzenie zostało wyposażone w zaawansowane sensory, które umożliwiają monitorowanie szerokiego zakresu parametrów powietrza. Czujnik pozwala na pomiar następujących wartości:
- Temperatura
- Wilgotność względna
- Wilgotność bezwzględna
- Punkt rosy
- Entalpia
Dzięki czterem wybieranym zakresom pomiarowym, czujnik można elastycznie dostosować do specyficznych wymagań instalacji. Sygnały wyjściowe dla temperatury i wilgotności są konfigurowalne i mogą pracować w standardzie 0...5 V lub 0...10 V.
Niezawodność i solidna konstrukcja
Czujnik 22UTH-110X został zbudowany z myślą o długotrwałej i bezawaryjnej pracy w wymagającym środowisku. Zastosowano w nim polimerowe czujniki pojemnościowe chronione filtrem z siatki ze stali nierdzewnej. Obudowa wykonana z materiału PC jest odporna na promieniowanie UV, a wysoki stopień ochrony IP65 oraz NEMA 4X zapewnia doskonałe zabezpieczenie przed wnikaniem pyłu i wody.
| Dane ogólne | |
|---|---|
| Typ: | 22UTH-110X |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika wilgotności: | 0...5 V, 0...10 V |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 0.8 VA |
| Pobór mocy DC: | 0.4 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 4 wybierane zakresy pomiarowe |
| Wyjście napięciowe: | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V regulowany zworą |
| Dane pomiarowe | |
| Wartości pomiarowe: | Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Ustawienia zakresu pomiaru temperatury: | Czujnik aktywny: wybierany zakres S0: -40...60 °C [-40...160 °F] S1: 0...50 °C [40...140 °F] S2: -15...35 °C [0...100 °F] S3: -20...80 °C [0...200 °F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F] |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 351 s przy 0 m/s |
| Specyfikacja czujnika wilgotności | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Zakres pomiarowy: | 0–100% RH przy braku kondensacji |
| Zakres pomiarowy wilgotności bezwzględnej: | regulacja na przetworniku: 0–50 g/m³ (ustawienie fabryczne), 0...80 g/m³ |
| Zakres pomiarowy entalpii: | 0...85 kJ/kg |
| Zakres pomiarowy punktu rosy: | regulacja na przetworniku: 0...50°C [40...140°F] (ustawienie fabryczne), -20...80°C [0...200°F] |
| Dokładność: | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Stabilność długoterminowa: | ±0.3% RH p.a. @ 21°C @ 50% RH |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 16 s przy 0 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Dopuszczalna krótkotrwała kondensacja |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Wilgotność czynnika: | Dopuszczalna krótkotrwała kondensacja |
| Temperatura czynnika: | -35...50°C [-30...122°F] |
| Przepływ powietrza w warunkach roboczych: | maks. 12 m/s |
| Materiały | |
| Obudowa: | Pokrywa: PC, biała Spód: PC, biały Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, biały |
| Wymiary i masa | |
| Masa: | 0.54 kg |
| Akcesoria opcjonalne | |
| Zapasowy filtr końcówka sondy czujnika, siatka drutowa, Stal nierdzewna: | A-22D-A06 |
