22UTH-150X

Zewnętrzny czujnik wilgotności i temperatury 22UTH-130X Belimo, komunikacja Modbus, wielozakresowy

Producent: Belimo

Kod produktu: 22UTH-150X

Wartości pomiarowe:	Temperatura, Wilgotność
Dodatkowe funkcje:	Czujnik zewnętrzny

Zewnętrzny czujnik wilgotności i temperatury 22UTH-150X

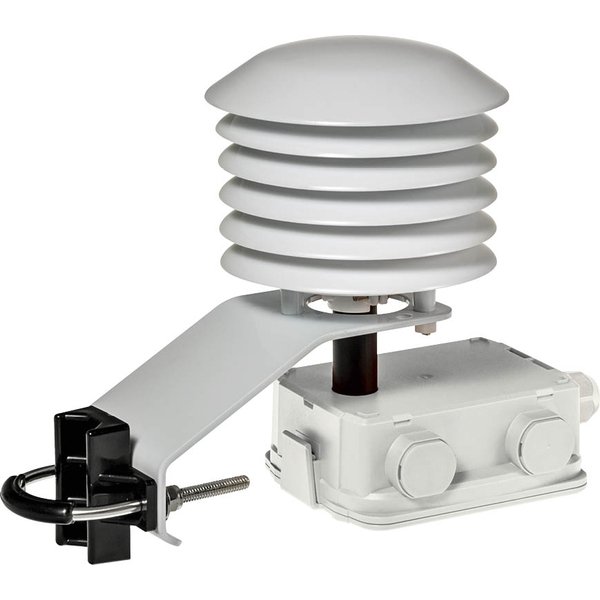

Model 22UTH-150X to zaawansowany czujnik przeznaczony do precyzyjnego pomiaru wilgotności i temperatury w warunkach zewnętrznych. Jego unikalna konstrukcja obejmuje specjalną osłonę, która skutecznie chroni elementy pomiarowe przed opadami atmosferycznymi oraz zakłóceniami powodowanymi przez promieniowanie cieplne. Składa się ona z jasno-kolorowych, zakrzywionych płytek, które zapewniają swobodny przepływ powietrza, jednocześnie izolując sensor od ciepła emitowanego przez nagrzane powierzchnie, takie jak dachy czy ściany budynków.

Najważniejsze cechy produktu

Zastosowanie zewnętrzne: Specjalna osłona chroni przed deszczem i promieniowaniem słonecznym.
Komunikacja cyfrowa: Zintegrowany interfejs Modbus RTU do łatwej integracji z systemami automatyki.
Wszechstronne wyjścia: Dwa aktywne wyjścia napięciowe 0...10 V (lub 0...5 V, regulowane zworą), jedno dla temperatury i jedno dla wilgotności.
Wysoka odporność: Obudowa o klasie szczelności IP65 / NEMA 4X, wykonana z materiałów odpornych na promieniowanie UV.
Dokładny pomiar: Wykorzystuje polimerowe czujniki pojemnościowe zabezpieczone filtrem siatkowym ze stali nierdzewnej.

Szeroki zakres mierzonych wartości

Urządzenie pozwala na monitorowanie wielu kluczowych parametrów powietrza, w tym:

Temperatura
Wilgotność względna
Wilgotność bezwzględna
Punkt rosy
Entalpia

Zakresy pomiarowe dla poszczególnych wartości mogą być konfigurowane za pośrednictwem komunikacji Modbus, co pozwala na dostosowanie czujnika do specyficznych wymagań instalacji.

Przeznaczenie

Czujnik jest przeznaczony do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), gdzie wymagany jest niezawodny pomiar parametrów powietrza zewnętrznego.

Przegląd typów
Typ:	22UTH-150X
Komunikacja:	Modbus RTU
Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Wyjście aktywnego czujnika wilgotności:	0...5 V, 0...10 V
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja po szynie danych
Komunikacja:	Modbus RTU
Dane funkcjonalne
Czynnik:	Powietrze
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V regulowany zworą
Dane pomiarowe
Wartości pomiarowe:	Wilgotność Wilgotność bezwzględna Punkt rosy Entalpia Temperatura
Specyfikacja aktywnego czujnika temperatury
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Zakres pomiarowy:	Regulowany poprzez Modbus -20...80°C [-5...175°F] (ustawienie fabryczne)
Dokładność pomiaru temperatury:	±0.3°C @ 25°C [±0.5°F @ 77°F]
Stabilność długoterminowa:	±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F]
Stała czasowa τ (63%) w pomieszczeniu:	Typowo 351 s przy 0 m/s
Specyfikacja czujnika wilgotności
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Zakres pomiarowy:	Regulowany poprzez Modbus Ustawienie fabryczne: 0...100% wilgotności wzgl.
Zakres pomiarowy wilgotności bezwzględnej:	Regulowany poprzez Modbus Ustawienie fabryczne: 0...80 g/m³
Zakres pomiarowy entalpii:	Regulowany poprzez Modbus Ustawienie fabryczne: 0...85 kJ/kg
Zakres pomiarowy punktu rosy:	Regulowany poprzez Modbus Ustawienie fabryczne: -20...80°C [-5...175°F]
Dokładność:	±2% dla 0...80% wilg. wzgl. przy 25°C
Stabilność długoterminowa:	±0.3% RH p.a. @ 21°C @ 50% RH
Stała czasowa τ (63%) w pomieszczeniu:	Typowo 16 s przy 0 m/s
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL Enclosure Type):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Dopuszczalna krótkotrwała kondensacja
Temperatura otoczenia:	-35...50°C [-30...120°F]
Wilgotność czynnika:	Dopuszczalna krótkotrwała kondensacja
Temperatura czynnika:	-35...50°C [-30...122°F]
Przepływ powietrza w warunkach roboczych:	maks. 12 m/s
Materiały
Obudowa:	Pokrywa: PC, biała; Spód: PC, biały; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, biały
Wymiary
Masa:	0.68 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
