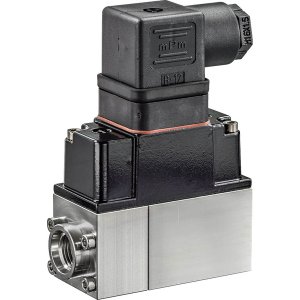

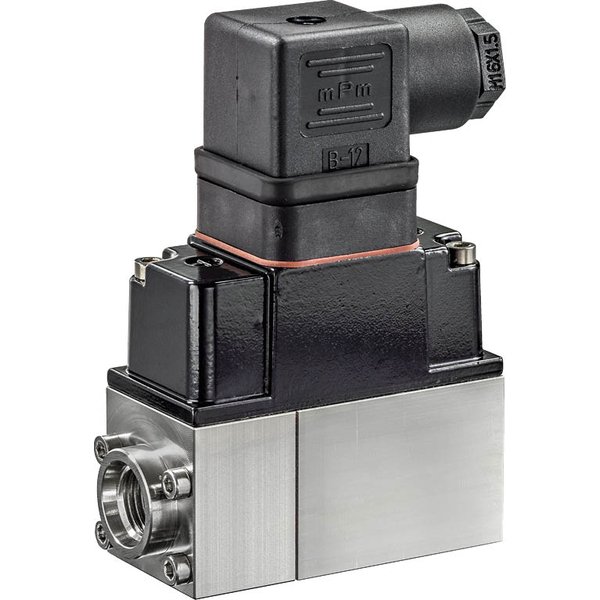

22WDP-111
| Wartości pomiarowe: | Ciśnienie |
| Sygnał wyjściowy: | 0...10 V |
| Zakres pomiarowy ciśnienia: | 0...1 bar |
Czujnik Różnicy Ciśnień dla Systemów HVAC
Prezentujemy aktywny czujnik przeznaczony do dokładnego pomiaru różnicy ciśnień w instalacjach HVAC. Urządzenie generuje standardowy sygnał wyjściowy 0...10 V, co ułatwia integrację z systemami automatyki budynkowej. Czujnik jest uniwersalnym rozwiązaniem, odpowiednim do pracy z cieczami, czynnikami chłodniczymi oraz nieagresywnymi gazami.
Konstrukcja oparta na stali nierdzewnej gwarantuje wysoką trwałość i odporność na warunki panujące w instalacji. Obudowa o stopniu ochrony IP65 / NEMA 4 skutecznie chroni wewnętrzne komponenty przed pyłem i wilgocią.
Kluczowe Cechy Produktu
- Zastosowanie w różnych mediach: Produkt jest przystosowany do pracy z wodą, mieszankami wody i glikolu oraz w instalacjach parowych.
- Wysoka dokładność pomiaru: Błąd pomiarowy nie przekracza ±1% pełnego zakresu w temperaturze od -5 do 75°C.
- Stabilność długoterminowa: Gwarantowana stabilność pomiarów na poziomie ±2,5% w perspektywie 10 lat.
- Solidne materiały: Elementy mające kontakt z mierzonym czynnikiem wykonano ze stali nierdzewnej (1.4301) oraz ceramiki.
- Elastyczny montaż: Czujnik może być instalowany w dowolnej pozycji, co ułatwia jego adaptację do istniejącej infrastruktury.
Zasada Działania i Parametry Ciśnienia
Czujnik wykorzystuje wewnętrzną membranę, która bezpośrednio reaguje na różnicę ciśnień działającą na jej obie strony. Istotną cechą jest możliwość pracy w systemach, gdzie ciśnienie robocze (względne) jest znacznie wyższe niż mierzony zakres różnicy ciśnień, pod warunkiem, że sama różnica (dp) nie przekracza zakresu pomiarowego czujnika.
- Zakres pomiarowy (dp): Określa przedział różnicy ciśnień, w którym czujnik dokonuje pomiaru.
- Nadciśnienie: Maksymalna chwilowa różnica ciśnień, jaką urządzenie jest w stanie wytrzymać bez trwałego uszkodzenia. W tym zakresie pomiar nie jest realizowany.
- Ciśnienie rozrywające: Maksymalne ciśnienie względne, przy którym obudowa urządzenia zachowuje szczelność. Jego przekroczenie może prowadzić do pęknięcia lub rozszczelnienia czujnika.
Akcesoria Opcjonalne
Dostępna jest szeroka gama akcesoriów ułatwiających montaż, w tym:
- Złączki rurowe gwintowane wykonane z mosiądzu lub stali nierdzewnej (dla rur 6 mm i 8 mm).
- Dedykowana metalowa konsola montażowa.
- Gotowe kable połączeniowe o długości 1.5 m oraz 5 m.
Wskazówki Dotyczące Bezpieczeństwa
Urządzenie zostało zaprojektowane do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż powinien być przeprowadzany przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie zostało odłączone. Zużyty produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
| Charakterystyka ogólna | |
|---|---|
| Sygnał wyjściowy aktywnego czujnika ciśnienia: | 0...10 V |
| Ujemne nadciśnienie: | -1 bar |
| Ciśnienie rozrywające: | 21 bar |
| Dostępne zakresy pomiarowe: | 0...1 bar, 0...2.5 bar, 0...4 bar, 0...6 bar |
| Dostępne wartości nadciśnienia: | 6 bar, 16 bar |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 0.9 VA |
| Pobór mocy DC: | 0.37 W |
| Połączenie elektryczne: | Wtyczka przyłączeniowa do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Wtyk kątowy według DIN 43650, typ konstrukcji A |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu, Do instalacji parowych |
| Wyjście napięciowe: | 1 x 0...10 V, min. rezystancja 2 kΩ |
| Połączenie mechaniczne: | złączka ciśnieniowa: G 1/4" |
| Montaż: | Dowolne miejsce montażu |
| Typowy czas reakcji: | 100 ms |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień |
| Dokładność: | ±1% zakresu pomiarowego @ -5...75°C [23...167°F] |
| Stabilność długoterminowa: | ±2,5% / 10 lat |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...80°C [15...175°F] |
| Temperatura czynnika, wskazówka: | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową; wlot pary @ maks. 100 kPa [15 psi] |
| Materiały | |
| Obudowa spód: | stal nierdzewna 1.4305 |
| Obudowa pokrywa górna: | aluminiowy odlew ciśnieniowy |
| Uszczelnienie obudowy: | EPDM |
| Elementy stykające się z czynnikiem: | Stal nierdzewna 1.4301, ceramika |
| Masa | |
| Masa: | 0.55 kg |
