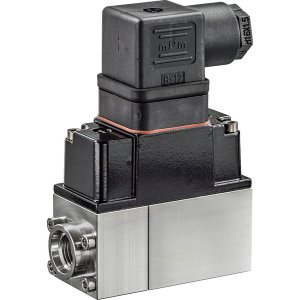

22WDP-112
| Wartości pomiarowe: | Ciśnienie |
| Sygnał wyjściowy: | 0...10 V |
| Zakres pomiarowy ciśnienia: | 0...2.5 bar |

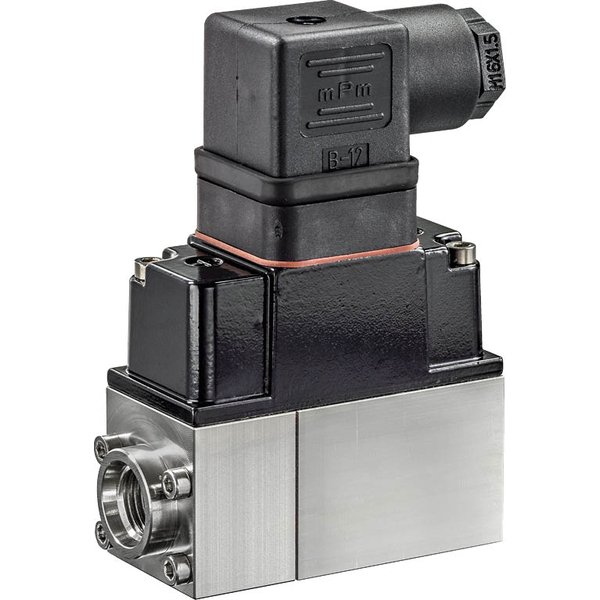

Czujnik do pomiaru różnicy ciśnień w instalacjach HVAC
Model 22WDP-11.. to aktywny czujnik, generujący sygnał wyjściowy 0...10 V, który służy do precyzyjnego pomiaru różnicy ciśnień. Został zaprojektowany z myślą o zastosowaniu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie jest wszechstronne i może być używane do pracy z cieczami, czynnikami chłodniczymi oraz nieagresywnymi gazami.
Solidna konstrukcja oparta na obudowie ze stali nierdzewnej gwarantuje wysoką trwałość oraz stopień ochrony na poziomie IP65 / NEMA 4, co zapewnia odporność na trudne warunki pracy.
Kluczowe właściwości produktu
- Zastosowanie: Idealny do monitorowania ciśnienia w instalacjach wodnych, mieszankach wody z glikolem oraz w instalacjach parowych (do 100 kPa).
- Sygnał wyjściowy: Standardowy sygnał napięciowy 0...10 V, kompatybilny z większością systemów automatyki.
- Dokładność pomiaru: ±1% w pełnym zakresie pomiarowym, w temperaturze od -5 do 75°C.
- Długoterminowa stabilność: Gwarancja niezawodności pomiarów z odchyłką nie większą niż ±2,5% na przestrzeni 10 lat.
- Wytrzymała konstrukcja: Elementy mające kontakt z mierzonym czynnikiem wykonano ze stali nierdzewnej i ceramiki. Obudowę uszczelniono materiałem EPDM.
- Zasilanie: Urządzenie pracuje przy napięciu znamionowym AC/DC 24 V.
- Łatwy montaż: Czujnik można instalować w dowolnej pozycji, a przyłącza ciśnieniowe posiadają standardowy gwint G 1/4".
Zasada działania
Urządzenie wykorzystuje wewnętrzną membranę ceramiczną, na którą oddziałuje ciśnienie z obu stron, umożliwiając bezpośredni i dokładny pomiar różnicy ciśnień (dp). Co istotne, ciśnienie robocze w instalacji (prel) może znacznie przewyższać zakres pomiarowy czujnika, pod warunkiem, że mierzona różnica ciśnień pozostaje w jego zakresie. Czujnik jest zabezpieczony przed chwilowym nadciśnieniem, co chroni go przed uszkodzeniem.
Dostępne akcesoria opcjonalne
Dla ułatwienia instalacji dostępne są dodatkowe akcesoria, w tym:
- Złączki rurowe gwintowane (mosiężne lub ze stali nierdzewnej) dla rur o średnicy 6 mm i 8 mm.
- Dedykowana metalowa konsola montażowa.
- Gotowe kable połączeniowe o długości 1,5 m oraz 5 m.
| Przegląd typów (Parametry wspólne) | |
|---|---|
| Sygnał wyjściowy aktywnego czujnika ciśnienia: | 0...10 V |
| Ujemne nadciśnienie: | -1 bar |
| Ciśnienie rozrywające: | 21 bar |
| Przegląd typów (Zakresy pomiarowe i nadciśnienia) | |
| Typ 22WDP-111 - Zakres pomiarowy: | 0...1 bar |
| Typ 22WDP-111 - Nadciśnienie: | 6 bar |
| Typ 22WDP-112 - Zakres pomiarowy: | 0...2.5 bar |
| Typ 22WDP-112 - Nadciśnienie: | 6 bar |
| Typ 22WDP-114 - Zakres pomiarowy: | 0...4 bar |
| Typ 22WDP-114 - Nadciśnienie: | 16 bar |
| Typ 22WDP-115 - Zakres pomiarowy: | 0...6 bar |
| Typ 22WDP-115 - Nadciśnienie: | 16 bar |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 0.9 VA |
| Pobór mocy DC: | 0.37 W |
| Połączenie elektryczne: | Wtyczka przyłączeniowa do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Wtyk kątowy według DIN 43650, typ konstrukcji A |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu, Do instalacji parowych |
| Wyjście napięciowe: | 1 x 0...10 V, min. rezystancja 2 kΩ |
| Połączenie mechaniczne: | złączka ciśnieniowa: G 1/4" |
| Montaż: | Dowolne miejsce montażu |
| Typowy czas reakcji: | 100 ms |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień |
| Specyfikacja czujnika ciśnienia | |
| Dokładność: | ±1% zakresu pomiarowego @ -5...75°C [23...167°F] |
| Stabilność długoterminowa: | ±2,5% / 10 lat |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...80°C [15...175°F] |
| Temperatura czynnika, wskazówka: | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową; wlot pary @ maks. 100 kPa [15 psi] |
| Materiały | |
| Obudowa: | Spód: stal nierdzewna 1.4305, Pokrywa górna: aluminiowy odlew ciśnieniowy |
| Uszczelnienie obudowy: | EPDM |
| Elementy stykające się z czynnikiem: | Stal nierdzewna 1.4301, ceramika |
| Masa | |
| Masa: | 0.55 kg |
