22WDP-114

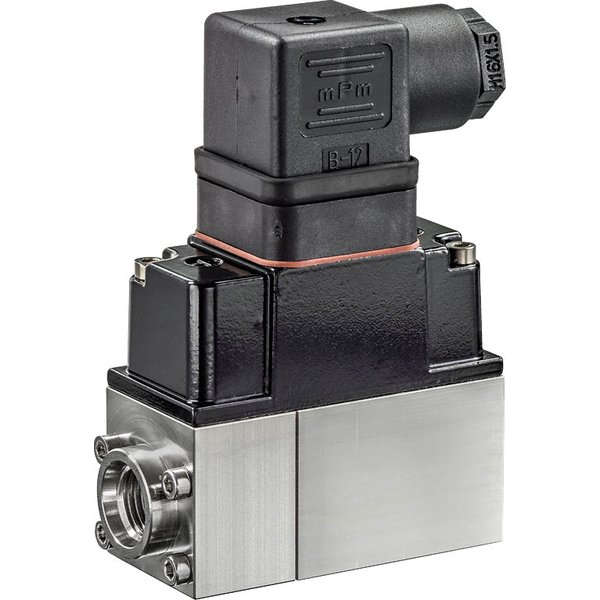

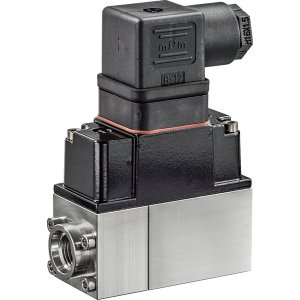

Czujnik ciśnienia różnicowego do instalacji HVAC

Prezentujemy aktywny czujnik 22WDP-11, przeznaczony do precyzyjnego pomiaru różnicy ciśnień w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Urządzenie generuje sygnał wyjściowy w standardzie 0...10 V i jest przystosowane do pracy z różnorodnymi mediami, w tym z cieczami, czynnikami chłodniczymi oraz nieagresywnymi gazami.

Solidna konstrukcja oparta na obudowie ze stali nierdzewnej zapewnia wysoką odporność i niezawodność. Czujnik charakteryzuje się stopniem ochrony IP65 (NEMA 4), co gwarantuje jego bezpieczną pracę nawet w wymagających warunkach.

Zasada działania

Urządzenie wykorzystuje wewnętrzną membranę, która dokonuje bezpośredniego pomiaru różnicy ciśnień medium oddziałującego na obie jej strony. Ważną cechą jest możliwość pracy przy ciśnieniu roboczym (względnym) znacznie wyższym niż zakres pomiarowy, pod warunkiem, że sama różnica ciśnień (dp) nie przekracza wartości nominalnych dla danego modelu.

Najważniejsze cechy produktu

• Przeznaczony do pomiaru różnicy ciśnień w cieczach i gazach
• Możliwość stosowania w instalacjach parowych (do 100 kPa)
• Elementy mające kontakt z czynnikiem wykonane ze stali nierdzewnej i ceramiki
• Dokładność pomiaru na poziomie ±1% zakresu pomiarowego
• Wysoka stabilność długoterminowa (±2,5% na 10 lat)
• Zasilanie bezpiecznym napięciem niskim (PELV) AC/DC 24 V
• Szeroki zakres temperatury medium: od -10°C do 80°C

Kluczowe parametry ciśnienia

• Zakres pomiarowy (dp): Przedział, w którym czujnik dokonuje pomiaru różnicy ciśnień.
• Nadciśnienie (dp): Maksymalna różnica ciśnień, którą urządzenie może wytrzymać bez odniesienia trwałych uszkodzeń. W tym zakresie pomiar nie jest możliwy.
• Ujemne nadciśnienie (dp): Maksymalna ujemna różnica ciśnień, która nie spowoduje uszkodzenia czujnika.
• Ciśnienie rozrywające (prel): Maksymalne ciśnienie względne, do którego obudowa czujnika pozostaje szczelna. Przekroczenie tej wartości może spowodować pęknięcie lub rozszczelnienie.

Informacje dotyczące bezpieczeństwa

Urządzenie zostało zaprojektowane do zastosowań w stacjonarnych instalacjach HVAC. Wszelkie prace montażowe i podłączeniowe muszą być wykonywane przez osoby z odpowiednimi uprawnieniami, przy odłączonym zasilaniu elektrycznym. Należy przestrzegać wszystkich obowiązujących norm i przepisów. Zużyty produkt, jako zawierający elementy elektroniczne, wymaga utylizacji zgodnej z lokalnymi przepisami dotyczącymi odpadów.
