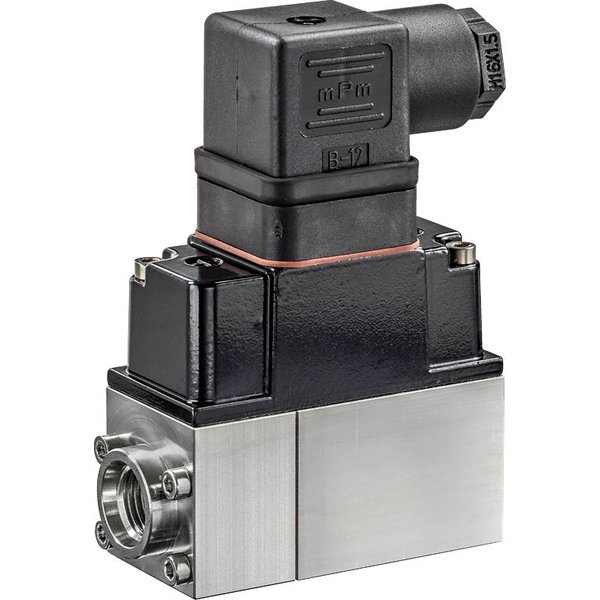

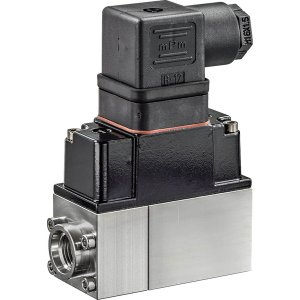

22WDP-115

Czujnik do pomiaru różnicy ciśnień w instalacjach HVAC

Prezentujemy aktywny czujnik przeznaczony do monitorowania różnicy ciśnień w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie generuje sygnał wyjściowy w standardzie 0...10 V, co umożliwia łatwą integrację z większością systemów automatyki budynkowej. Sensor jest wszechstronny i może być stosowany do pomiarów w instalacjach z cieczami, czynnikami chłodniczymi oraz nieagresywnymi gazami.

Konstrukcja oparta na stali nierdzewnej gwarantuje wysoką trwałość, a klasa ochrony IP65 / NEMA 4 zapewnia odporność na kurz i wodę, co pozwala na montaż w wymagających warunkach. Dostępne są również opcjonalne adaptery przyłączeniowe wykonane z mosiądzu lub stali nierdzewnej.

Główne cechy i zastosowanie

Urządzenie zostało zaprojektowane z myślą o niezawodności i precyzji w stacjonarnych instalacjach. Może być wykorzystywane w systemach wodnych, z mieszankami wody i glikolu, a także w instalacjach parowych (przy ciśnieniu do 100 kPa).

• Wysoka dokładność pomiaru: Błąd pomiarowy wynosi zaledwie ±1% pełnego zakresu w temperaturze od -5°C do 75°C.
• Długoterminowa stabilność: Czujnik utrzymuje swoje parametry przez długi czas, ze zmianą nieprzekraczającą ±2,5% na przestrzeni 10 lat.
• Wytrzymała konstrukcja: Elementy mające kontakt z mierzonym czynnikiem wykonano ze stali nierdzewnej i ceramiki. Obudowę uszczelniono materiałem EPDM.
• Elastyczny montaż: Sensor można instalować w dowolnej pozycji, a standardowe przyłącze ciśnieniowe G 1/4" ułatwia podłączenie do instalacji.
• Szybka reakcja: Typowy czas odpowiedzi na zmiany ciśnienia wynosi 100 ms.

Zasada działania i wytrzymałość

Sercem czujnika jest wewnętrzna membrana, która bezpośrednio mierzy różnicę ciśnień działającą na jej obie strony. Należy odróżnić zakres pomiarowy od maksymalnego ciśnienia roboczego instalacji.

• Zakres pomiarowy (dp): Jest to przedział różnicy ciśnień, w którym urządzenie dokonuje precyzyjnego pomiaru.
• Ciśnienie robocze (prel): Może być znacznie wyższe niż zakres pomiarowy, pod warunkiem, że różnica ciśnień (dp) pozostaje w dopuszczalnym zakresie.
• Nadciśnienie: Czujnik jest odporny na chwilowe przekroczenie maksymalnej różnicy ciśnień bez ryzyka trwałego uszkodzenia (pomiar w tym stanie nie jest realizowany).
• Ciśnienie rozrywające: Określa maksymalne ciśnienie względne, jakie może wytrzymać obudowa czujnika, zanim dojdzie do jej rozszczelnienia lub pęknięcia.
