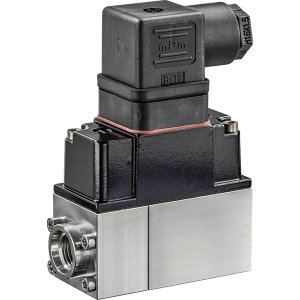

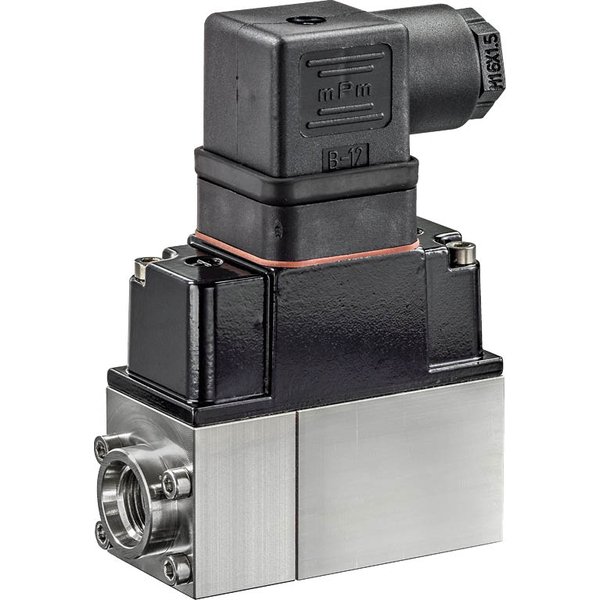

22WDP-131

Czujnik Różnicy Ciśnień do Instalacji HVAC

Aktywny przetwornik ciśnienia, zaprojektowany do precyzyjnego pomiaru różnicy ciśnień w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Dzięki standardowemu sygnałowi wyjściowemu 4...20 mA, czujnik można łatwo zintegrować z istniejącymi systemami automatyki. Urządzenie jest wszechstronne i nadaje się do stosowania z cieczami, czynnikami chłodniczymi oraz nieagresywnymi gazami.

Jego solidna obudowa ze stali nierdzewnej gwarantuje wysoką trwałość i odporność na warunki panujące w instalacji. Wysoki stopień ochrony IP65 / NEMA 4 zapewnia skuteczną ochronę przed pyłem i wodą, umożliwiając montaż w wymagających lokalizacjach.

Kluczowe cechy produktu

• Wszechstronne zastosowanie: Czujnik jest przystosowany do pracy z wodą, mieszankami wody i glikolu, a także w instalacjach parowych (przy ciśnieniu do 100 kPa).
• Bezpośredni pomiar: Wewnętrzna membrana ceramiczna dokonuje bezpośredniego pomiaru różnicy ciśnień (dp) oddziałującego na jej obie strony, co zapewnia dużą dokładność i stabilność pomiarów w długim okresie.
• Wysoka odporność na ciśnienie: Konstrukcja czujnika pozwala na pracę przy ciśnieniu roboczym (prel) znacznie przekraczającym zakres pomiarowy różnicy ciśnień (dp). Jest również zabezpieczony przed uszkodzeniem w przypadku wystąpienia nadciśnienia.
• Elastyczny montaż: Urządzenie może być instalowane w dowolnej pozycji, co ułatwia jego adaptację do istniejącej infrastruktury.
• Różne zakresy pomiarowe: Produkt dostępny jest w wariantach z zakresami pomiarowymi 0...1 bar, 0...2.5 bar, 0...4 bar oraz 0...6 bar, co pozwala na dobór odpowiedniego modelu do konkretnych potrzeb aplikacji.

Akcesoria Opcjonalne

Do czujnika dostępne są opcjonalne akcesoria ułatwiające montaż i podłączenie:

• Zestawy złączek rurowych gwintowanych (G 1/4") wykonanych z mosiądzu lub stali nierdzewnej, przeznaczonych dla rur o średnicy 6 mm lub 8 mm.
• Dedykowana metalowa konsola montażowa.
• Gotowe kable połączeniowe o długości 1.5 m oraz 5 m.

Zasady bezpieczeństwa i zastosowania

Urządzenie zostało zaprojektowane wyłącznie do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wszelkie modyfikacje lub stosowanie w innych obszarach wymaga zgody producenta. Prace instalacyjne i podłączeniowe muszą być wykonywane przez wykwalifikowany personel przy odłączonym zasilaniu.
