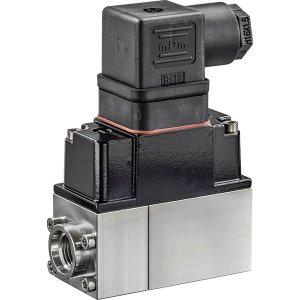

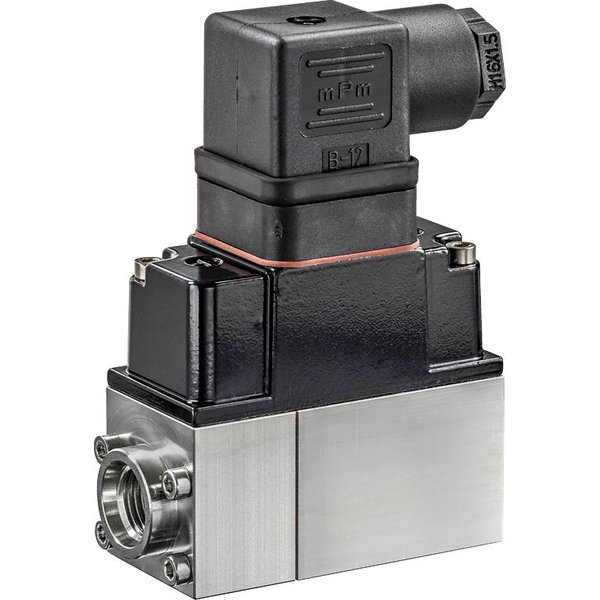

22WDP-132
| Wartości pomiarowe: | Ciśnienie |
| Sygnał wyjściowy: | 4...20 mA |
| Zakres pomiarowy ciśnienia: | 0...2.5 bar |
Niezawodny pomiar różnicy ciśnień w instalacjach HVAC
Aktywny czujnik ciśnienia różnicowego, generujący sygnał wyjściowy w standardzie 4...20 mA, przeznaczony jest do precyzyjnego monitorowania różnicy ciśnień w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Urządzenie jest wszechstronne i może być stosowane do pracy z cieczami, czynnikami chłodniczymi oraz nieagresywnymi gazami. Dzięki solidnej obudowie wykonanej ze stali nierdzewnej, czujnik charakteryzuje się wysokim stopniem ochrony IP65 / NEMA 4, co gwarantuje jego trwałość i niezawodność w trudnych warunkach.
Główne cechy produktu
- Szeroki zakres zastosowań: Przystosowany do pracy z wodą, mieszankami wody i glikolu, a także w instalacjach parowych.
- Wytrzymała konstrukcja: Obudowa wykonana ze stali nierdzewnej, z pokrywą z aluminiowego odlewu ciśnieniowego, zapewnia odporność na czynniki zewnętrzne.
- Materiały wysokiej jakości: Elementy mające bezpośredni kontakt z mierzonym czynnikiem wykonano ze stali nierdzewnej i ceramiki.
- Precyzja i stabilność: Dokładność pomiaru wynosi ±1% zakresu pomiarowego, a wysoka stabilność długoterminowa zapewnia wiarygodne odczyty przez wiele lat.
- Dowolność montażu: Urządzenie może być instalowane w dowolnej pozycji, co ułatwia jego integrację w istniejących i nowych systemach.
- Standardowe przyłącze: Wyposażony w złączkę ciśnieniową z gwintem G 1/4".
Zasada działania
Czujnik posiada wewnętrzną membranę, która mierzy bezpośrednio różnicę ciśnień (dp) oddziałującą na jej obie strony. Istotną cechą urządzenia jest możliwość pracy w układach, gdzie ciśnienie robocze (względne) jest znacznie wyższe niż mierzony zakres różnicy ciśnień. Warunkiem jest, aby faktyczna różnica ciśnień nie przekraczała zakresu pomiarowego czujnika.
Wskazówki dotyczące bezpieczeństwa
Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach HVAC. Montaż musi być wykonany przez osoby posiadające odpowiednie kwalifikacje, przy całkowicie odłączonym zasilaniu elektrycznym. Należy przestrzegać wszystkich obowiązujących norm i przepisów dotyczących instalacji. Produkt zawiera elementy elektroniczne i po zużyciu powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
Akcesoria opcjonalne
Dostępne są dodatkowe akcesoria ułatwiające montaż i podłączenie czujnika, w tym:
- Złączki rurowe gwintowane wykonane z mosiądzu lub stali nierdzewnej.
- Dedykowana metalowa konsola montażowa.
- Gotowe kable połączeniowe o różnych długościach.
| Specyfikacja modeli | |
|---|---|
| Typy modeli: | 22WDP-131, 22WDP-132, 22WDP-134, 22WDP-135 |
| Dostępne zakresy pomiarowe: | 0...1 bar, 0...2.5 bar, 0...4 bar, 0...6 bar |
| Sygnał wyjściowy: | 4...20 mA |
| Nadciśnienie: | 6 bar (dla modeli 22WDP-131, 22WDP-132), 16 bar (dla modeli 22WDP-134, 22WDP-135) |
| Ujemne nadciśnienie: | -1 bar |
| Ciśnienie rozrywające: | 21 bar |
| Dane elektryczne | |
| Napięcie znamionowe: | DC 24 V |
| Zakres roboczy: | DC 13.5...26.4 V |
| Pobór mocy DC: | 0.5 W |
| Połączenie elektryczne: | Wtyczka przyłączeniowa do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Wtyk kątowy według DIN 43650, typ konstrukcji A |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu, Do instalacji parowych |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 900 Ω |
| Połączenie mechaniczne: | złączka ciśnieniowa: G 1/4" |
| Montaż: | Dowolne miejsce montażu |
| Typowy czas reakcji: | 37 ms |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień |
| Specyfikacja czujnika ciśnienia | |
| Dokładność: | ±1% zakresu pomiarowego @ -5...75°C [23...167°F] |
| Stabilność długoterminowa: | ±2,5% / 10 lat |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...80°C [15...175°F] |
| Temperatura czynnika, wskazówka: | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową, wlot pary @ maks. 100 kPa [15 psi] |
| Materiały | |
| Obudowa (Spód): | stal nierdzewna 1.4305 |
| Obudowa (Pokrywa górna): | aluminiowy odlew ciśnieniowy |
| Uszczelnienie obudowy: | EPDM |
| Elementy stykające się z czynnikiem: | Stal nierdzewna 1.4301, ceramika |
| Masa | |
| Masa: | 0.54 kg (dla wszystkich typów) |
