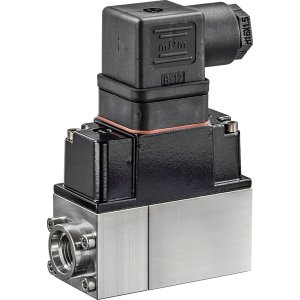

22WDP-134

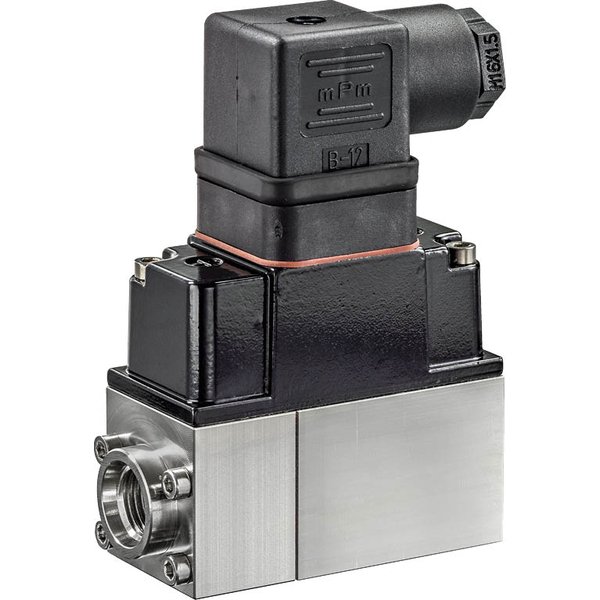

Czujnik ciśnienia różnicowego 22WDP-13

Precyzyjny, aktywny czujnik przeznaczony do pomiaru różnicy ciśnień w nowoczesnych instalacjach HVAC. Urządzenie generuje sygnał wyjściowy w standardzie 4-20 mA. Jego wszechstronna konstrukcja pozwala na pracę z cieczami, czynnikami chłodniczymi oraz nieagresywnymi gazami. Solidna obudowa wykonana ze stali nierdzewnej zapewnia wysoką trwałość oraz stopień ochrony IP65 / NEMA 4, chroniąc urządzenie przed trudnymi warunkami pracy.

Zastosowanie i zasada działania

Czujnik wykorzystuje wewnętrzną membranę, która mierzy bezpośrednio różnicę ciśnień (dp) czynnika oddziałującego na jej obie strony. Należy pamiętać, że ciśnienie robocze (względne, prel) w instalacji może być wyższe niż zakres pomiarowy czujnika, pod warunkiem, że różnica ciśnień nie przekroczy dopuszczalnego zakresu pomiarowego (dp).

• Zakres pomiarowy (dp): Określa przedział różnicy ciśnień, w którym czujnik dokonuje precyzyjnych pomiarów.
• Nadciśnienie (dp): Maksymalna różnica ciśnień, jaką urządzenie może wytrzymać bez ryzyka trwałego uszkodzenia. W tym zakresie pomiar nie jest realizowany.
• Ciśnienie rozrywające (prel): Maksymalne ciśnienie względne, przy którym obudowa urządzenia zachowuje szczelność. Przekroczenie tej wartości może prowadzić do rozszczelnienia lub pęknięcia czujnika.

Kompatybilne media

Urządzenie zostało zaprojektowane do pracy z następującymi czynnikami:

• Woda
• Mieszanki wody z glikolem
• Instalacje parowe (przy wlocie pary maks. 100 kPa)

Najważniejsze cechy produktu

• Dokładność pomiaru: ±1% zakresu pomiarowego w temperaturze od -5 do 75°C.
• Stabilność długoterminowa: Gwarantowana stabilność na poziomie ±2,5% na przestrzeni 10 lat.
• Solidne materiały: Elementy mające kontakt z czynnikiem wykonano ze stali nierdzewnej 1.4301 oraz ceramiki.
• Elastyczność montażu: Czujnik można instalować w dowolnej pozycji.
• Bezpieczeństwo: Klasa ochronności III (PELV) oraz certyfikat zgodności IEC/EN 60730-1.

Informacje dotyczące bezpieczeństwa

Urządzenie jest przeznaczone wyłącznie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i podłączenie powinny być wykonywane przez wykwalifikowany personel, przy odłączonym zasilaniu oraz z zachowaniem obowiązujących norm i przepisów. Zużyte lub uszkodzone urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
