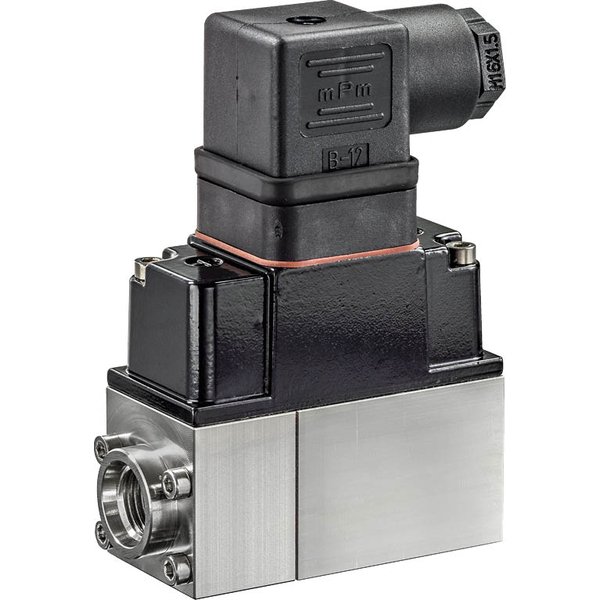

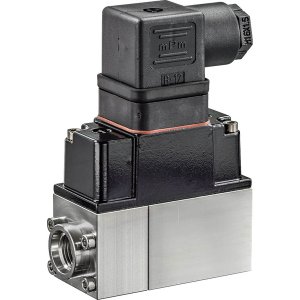

22WDP-135

Niezawodny pomiar różnicy ciśnień

Czujnik 22WDP-13 to zaawansowane urządzenie przeznaczone do precyzyjnego monitorowania różnicy ciśnień w systemach HVAC. Jako czujnik aktywny, generuje standardowy sygnał wyjściowy 4...20 mA. Jest on idealnym rozwiązaniem do pracy z cieczami, czynnikami chłodniczymi oraz nieagresywnymi gazami.

Kluczowe cechy produktu

• Solidna konstrukcja: Obudowa wykonana ze stali nierdzewnej gwarantuje trwałość i odporność na warunki panujące w instalacji.
• Wysoki stopień ochrony: Klasa szczelności IP65 / NEMA 4 chroni wewnętrzne komponenty przed pyłem i wodą.
• Precyzyjne pomiary: Dokładność na poziomie ±1% zakresu pomiarowego w temperaturze od -5°C do 75°C.
• Długoterminowa stabilność: Gwarancja niezawodności pomiarów przez długi czas, ze stabilnością na poziomie ±2,5% w okresie 10 lat.
• Uniwersalność montażu: Urządzenie można instalować w dowolnej pozycji, co ułatwia jego adaptację do istniejącej infrastruktury.

Zasada działania i zastosowanie

Sercem czujnika jest wewnętrzna membrana, która w sposób bezpośredni mierzy różnicę ciśnień (dp) oddziałującą na jej obie strony. Urządzenie jest zaprojektowane tak, aby ciśnienie robocze w instalacji (prel) mogło być znacznie wyższe niż sam zakres pomiarowy różnicy ciśnień, pod warunkiem, że mierzona różnica pozostaje w dopuszczalnym zakresie. Czujnik jest przystosowany do pracy z wodą, mieszankami wody z glikolem, a także w instalacjach parowych (przy wlocie pary do maks. 100 kPa).

Materiały najwyższej jakości

Wszystkie elementy mające kontakt z mierzonym czynnikiem wykonano z wysokiej jakości stali nierdzewnej (1.4301) oraz ceramiki. Spód obudowy to stal nierdzewna 1.4305, natomiast jej górna pokrywa została wykonana z aluminiowego odlewu ciśnieniowego. Za szczelność odpowiada uszelka z materiału EPDM.

Wskazówki dotyczące bezpieczeństwa

Prosimy o zapoznanie się z poniższymi zaleceniami:

• Czujnik jest przeznaczony wyłącznie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
• Przed rozpoczęciem montażu należy bezwzględnie odłączyć zasilanie od instalacji.
• Instalacja i podłączenie urządzenia powinny być wykonane przez wykwalifikowany personel, zgodnie z obowiązującymi normami i przepisami.
• Urządzenie zawiera elementy elektroniczne i nie może być utylizowane wraz z odpadami komunalnymi. Należy postępować zgodnie z lokalnymi przepisami dotyczącymi utylizacji sprzętu elektronicznego.
