22WP-114

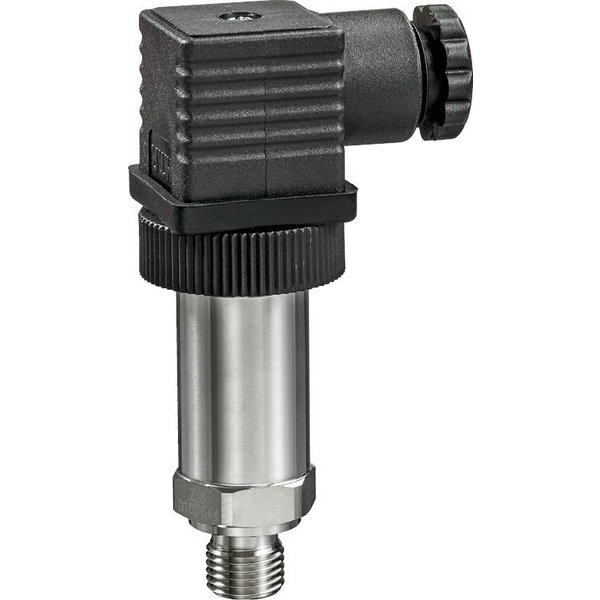

Aktywny czujnik ciśnienia do systemów HVAC

Prezentujemy aktywny czujnik przeznaczony do precyzyjnego pomiaru ciśnienia w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie generuje standardowy sygnał wyjściowy 0...10 V, co zapewnia szeroką kompatybilność z systemami automatyki. Czujnik jest odpowiedni do pracy z różnymi mediami, takimi jak ciecze, czynniki chłodnicze oraz inne nieagresywne gazy.

Solidna konstrukcja oparta na obudowie ze stali nierdzewnej oraz wysoki stopień ochrony IP65 / NEMA 4 gwarantują niezawodność i długą żywotność nawet w wymagających warunkach.

Kluczowe właściwości produktu

• Uniwersalne zastosowanie: Przystosowany do pracy z wodą, mieszankami wody z glikolem oraz w instalacjach parowych.
• Precyzja pomiaru: Technologia tensometru na metalu szlachetnym zapewnia wysoką dokładność pomiaru, poniżej ±0.5% pełnego zakresu w temperaturze 21°C.
• Wytrzymała konstrukcja: Obudowa wykonana w całości ze stali nierdzewnej (1.4301) z uszczelnieniem z kauczuku fluorowego (FKM).
• Szeroki zakres temperatur: Możliwość pracy w temperaturze otoczenia od -40°C do 105°C oraz z medium o temperaturze od -40°C do 125°C.
• Szybka reakcja: Czas reakcji czujnika nie przekracza 2 ms, co pozwala na dynamiczną kontrolę parametrów systemu.
• Bezpieczeństwo: Urządzenie posiada certyfikat zgodności z normą IEC/EN 60730-1 i jest produkowane zgodnie ze standardem jakości ISO 9001.

Charakterystyka pomiaru

Czujnik mierzy ciśnienie względne systemu w stosunku do ciśnienia otoczenia. Należy upewnić się, że maksymalne ciśnienie robocze instalacji mieści się w zakresie pomiarowym wybranego modelu.

• Nadciśnienie: Urządzenie jest odporne na maksymalne ciśnienie względne (określone w specyfikacji danego modelu), które może wytrzymać bez trwałego uszkodzenia. W zakresie nadciśnienia pomiar nie jest możliwy.
• Ujemne nadciśnienie: Czujnik jest zabezpieczony przed maksymalnym ciśnieniem względnym poniżej ciśnienia otoczenia (podciśnieniem), nie ulegając przy tym uszkodzeniu.
• Ciśnienie rozrywające: Jest to maksymalne ciśnienie względne, do którego obudowa urządzenia pozostaje szczelna. Przekroczenie tej wartości grozi rozszczelnieniem lub pęknięciem czujnika.

Instalacja i podłączenie

Montaż mechaniczny odbywa się za pomocą standardowego przyłącza ciśnieniowego G 1/4". Podłączenie elektryczne realizowane jest przy użyciu wtyczki przyłączeniowej MVS (zgodnej z DIN EN175301-803) do przewodów o przekroju od 0.5 do 1.5 mm².
