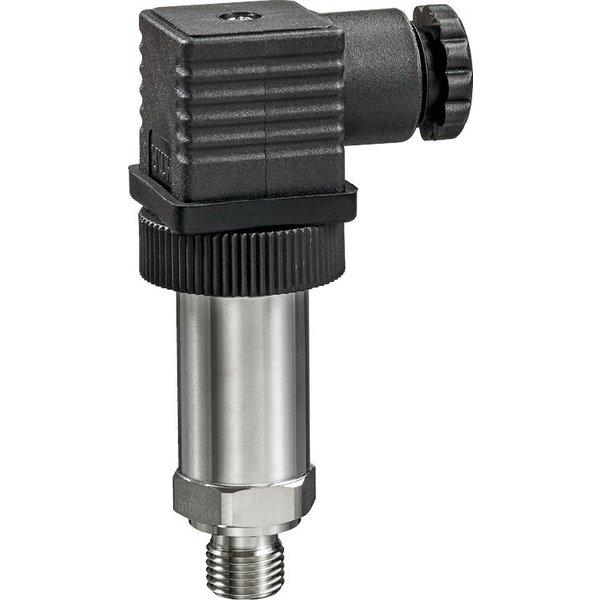

22WP-116

Aktywny czujnik ciśnienia do zastosowań HVAC

Precyzyjny czujnik przeznaczony do pomiaru ciśnienia w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Urządzenie generuje standardowy sygnał wyjściowy 0...10 V, co ułatwia integrację z systemami automatyki. Sensor jest przystosowany do pracy z różnorodnymi mediami, takimi jak ciecze, czynniki chłodnicze oraz nieagresywne gazy.

Kluczowe właściwości produktu

• Solidna konstrukcja: Obudowa wykonana w całości ze stali nierdzewnej gwarantuje wysoką odporność mechaniczną i chemiczną.
• Wysoki stopień ochrony: Klasa szczelności IP65 (oraz NEMA 4) skutecznie chroni wewnętrzne komponenty przed pyłem i strumieniami wody.
• Dokładny pomiar: Zastosowanie technologii tensometru na metalu szlachetnym zapewnia wysoką dokładność pomiaru, poniżej ±0.5% pełnego zakresu w temperaturze 21°C, oraz doskonałą stabilność długoterminową.
• Wszechstronne zastosowanie: Czujnik może być używany w instalacjach wodnych, z mieszanką wody i glikolu, a także w systemach parowych (przy określonych warunkach).
• Szybka reakcja: Czas reakcji na poziomie maksymalnie 2 ms pozwala na bieżąco monitorować dynamiczne zmiany ciśnienia w systemie.

Charakterystyka pomiaru

Urządzenie mierzy ciśnienie względne, odnosząc je do ciśnienia otoczenia. Dla zapewnienia prawidłowego działania i długiej żywotności sensora, maksymalne ciśnienie robocze w instalacji powinno mieścić się w jego zakresie pomiarowym.

• Odporność na nadciśnienie: Czujnik jest w stanie wytrzymać ciśnienie przekraczające jego zakres pomiarowy (do wartości określonej jako nadciśnienie) bez ryzyka trwałego uszkodzenia. W tym zakresie pomiar nie jest możliwy.
• Wytrzymałość na ciśnienie rozrywające: Obudowa czujnika jest szczelna aż do osiągnięcia granicznej wartości ciśnienia rozrywającego. Przekroczenie tego progu może spowodować rozszczelnienie lub fizyczne uszkodzenie urządzenia.

Zastosowanie i bezpieczeństwo

Czujnik został zaprojektowany do użytku w stacjonarnych instalacjach HVAC. Nie należy go stosować w aplikacjach, gdzie potencjalna awaria mogłaby stanowić zagrożenie dla ludzi, zwierząt lub mienia. Wszelkie prace montażowe i podłączeniowe muszą być wykonywane przez wykwalifikowany personel, przy odłączonym zasilaniu i z zachowaniem obowiązujących norm oraz przepisów.
