22WP-117

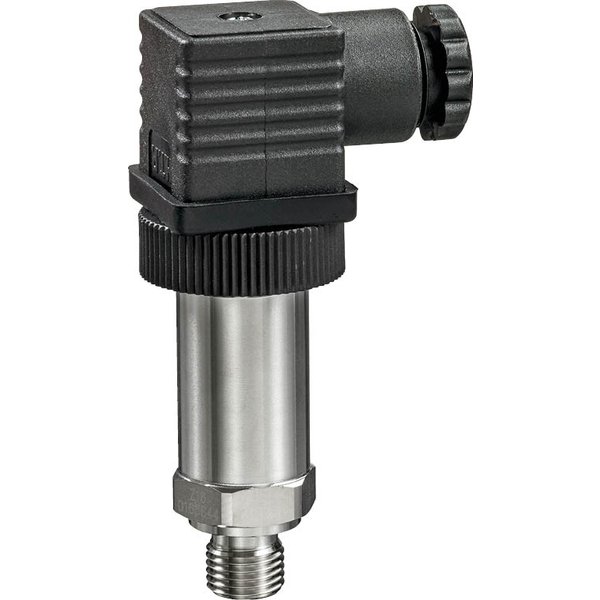

Czujnik ciśnienia 22WP-117 Belimo, sygnał wyjściowy 0...10 V DC, zakres 0...16 bar

Producent: Belimo

Kod produktu: 22WP-117

Wartości pomiarowe:	Ciśnienie
Sygnał wyjściowy:	0...10 V
Zakres pomiarowy ciśnienia:	0...16 bar

Niezawodny czujnik ciśnienia do systemów HVAC

Prezentujemy aktywny czujnik przeznaczony do precyzyjnego pomiaru ciśnienia w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Urządzenie generuje standardowy sygnał wyjściowy 0...10 V, co ułatwia integrację z systemami automatyki. Jest przystosowane do pracy z różnymi mediami, takimi jak ciecze, czynniki chłodnicze oraz gazy o charakterze nieagresywnym.

Kluczowe cechy produktu

Wszechstronne zastosowanie: Idealny do monitorowania ciśnienia wody, mieszanin wody z glikolem, a także w instalacjach parowych.
Wytrzymała konstrukcja: Obudowa wykonana w całości ze stali nierdzewnej zapewnia długą żywotność i odporność na warunki panujące w instalacji.
Wysoki stopień ochrony: Klasa szczelności IP65 / NEMA 4 chroni wewnętrzne komponenty przed pyłem i wilgocią.
Precyzja i stabilność: Zastosowanie technologii tensometru na metalu szlachetnym gwarantuje wysoką dokładność pomiarów oraz doskonałą stabilność długoterminową.
Szybki czas reakcji: Urządzenie reaguje na zmiany ciśnienia w czasie nieprzekraczającym 2 ms.
Bezpieczne zasilanie: Czujnik pracuje w standardzie bezpiecznego niskiego napięcia (PELV) AC/DC 24 V.

Zastosowanie i charakterystyka pomiaru

Czujnik dokonuje pomiaru ciśnienia względnego systemu w odniesieniu do ciśnienia atmosferycznego. Ważne jest, aby maksymalne ciśnienie robocze w instalacji mieściło się w nominalnym zakresie pomiarowym wybranego modelu.

Nadciśnienie: Określa maksymalne ciśnienie, które czujnik może wytrzymać bez trwałego uszkodzenia. Pomiar w tym zakresie nie jest możliwy.
Ujemne nadciśnienie: Definiuje maksymalne podciśnienie (ciśnienie poniżej atmosferycznego), które urządzenie toleruje bez uszkodzeń.
Ciśnienie rozrywające: Jest to graniczna wartość ciśnienia, powyżej której może dojść do rozszczelnienia lub fizycznego uszkodzenia obudowy czujnika.

Dostępne akcesoria

Do czujnika dostępne są opcjonalne akcesoria ułatwiające montaż i podłączenie:

Adapter redukcyjny z G 1/4" (gwint wewnętrzny) na G 1/2" (gwint zewnętrzny)
Kable połączeniowe o długościach 1.5 m oraz 5 m

Informacje ogólne
Typ produktu:	Czujnik ciśnienia cieczy (seria 22WP-11..)
Przeznaczenie:	Do pomiaru ciśnienia w instalacjach HVAC
Media:	Ciecze, czynniki chłodnicze, nieagresywne gazy (woda, mieszanka wody i glikolu, instalacje parowe)
Sygnał wyjściowy aktywnego czujnika ciśnienia:	0...10 V
Dane pomiarowe
Wartości pomiarowe:	Ciśnienie względne
Zakres pomiarowy:	0...4 do 0...25 bar (zależne od typu)
Nadciśnienie:	8 do 50 bar (zależne od typu)
Ujemne nadciśnienie:	-1 bar
Ciśnienie rozrywające:	12 do 75 bar (zależne od typu)
Technologia elementu pomiarowego:	Tensometr na metalu szlachetnym
Dokładność:	<±0.5% FS @ 21°C [70°F] <±1.5% FS @ -10...50°C [14...122°F] <±2% FS @ -40...105°C [-40...221°F] FS = wartość zakresowa
Stabilność długoterminowa:	±0.1% p.a.
Typowy czas reakcji:	maks. 2 ms
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 21.6...26.4 V / DC 13.5...26.4 V
Pobór mocy AC:	0.3 VA
Pobór mocy DC:	0.15 W
Połączenie elektryczne:	Wtyczka przyłączeniowa do przewodu 0.5...1.5 mm²
Wejście kablowe:	Wtyk MVS wg DIN EN175301-803 / typ konstrukcji A
Dane mechaniczne
Połączenie mechaniczne:	Złączka ciśnieniowa: G 1/4"
Obudowa:	Stal nierdzewna 1.4301
Uszczelnienie obudowy:	Kauczuk fluorowy (FKM), bezsilikonowy
Masa:	0.11 - 0.12 kg (zależne od typu)
Warunki środowiskowe i bezpieczeństwo
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-40...105°C [-40...221°F]
Temperatura czynnika:	-40...125°C [-40...255°F]
Temperatura czynnika (uwaga):	Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową; wlot pary @ maks. 100 kPa [15 psi]
