22WP-134

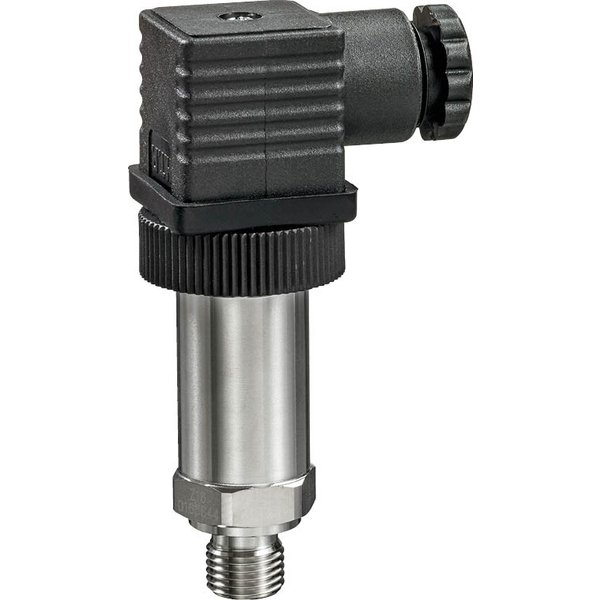

Uniwersalny czujnik ciśnienia do systemów HVAC

Model 22WP-13 to aktywny przetwornik ciśnienia, zaprojektowany do precyzyjnych pomiarów w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Dzięki solidnej konstrukcji ze stali nierdzewnej, jest idealny do pracy z cieczami, czynnikami chłodniczymi oraz nieagresywnymi gazami. Urządzenie generuje standardowy sygnał wyjściowy 4...20 mA.

Kluczowe właściwości

• Solidna konstrukcja: Obudowa wykonana w całości ze stali nierdzewnej (1.4301) z uszczelnieniem z kauczuku fluorowego (FKM).
• Wysoka odporność: Stopień ochrony IP65 oraz NEMA 4 zapewnia ochronę przed pyłem i wnikaniem wody.
• Szeroki zakres mediów: Przystosowany do pracy z wodą, mieszaninami wody z glikolem oraz w instalacjach parowych (do 100 kPa).
• Precyzyjny pomiar: Wykorzystuje technologię tensometru na metalu szlachetnym, gwarantującą wysoką dokładność i stabilność długoterminową (±0.1% rocznie).
• Szybka reakcja: Czas reakcji czujnika wynosi maksymalnie 2 ms.
• Standardowy sygnał wyjściowy: Przesyła dane za pomocą standardowego sygnału prądowego 4...20 mA.

Zasada działania i zastosowanie

Czujnik dokonuje pomiaru ciśnienia względnego w systemie w odniesieniu do ciśnienia atmosferycznego. Ważne jest, aby maksymalne ciśnienie robocze w instalacji nie przekraczało zakresu pomiarowego wybranego modelu czujnika.

• Zakres pomiarowy: Określa przedział ciśnienia, w którym czujnik dokonuje pomiaru.
• Nadciśnienie: Definiuje maksymalne ciśnienie, jakie czujnik jest w stanie wytrzymać bez trwałego uszkodzenia. W tym zakresie pomiar nie jest realizowany.
• Ujemne nadciśnienie: Maksymalne podciśnienie (poniżej ciśnienia atmosferycznego), które urządzenie może znieść bez uszkodzenia.
• Ciśnienie rozrywające: Graniczna wartość ciśnienia, której przekroczenie może spowodować rozszczelnienie lub pęknięcie obudowy czujnika.

Szczegóły techniczne

• Połączenie mechaniczne: Gwint G 1/4".
• Zasilanie: DC 24 V (zakres roboczy 13.5...26.4 V).
• Pobór mocy: 0.5 W.
• Połączenie elektryczne: Wtyk MVS zgodny z normą DIN EN175301-803, dla przewodów o przekroju 0.5...1.5 mm².
• Temperatura otoczenia: -40 do 105°C.
• Temperatura czynnika: -40 do 125°C (wymaga ochrony przeciwzamrożeniowej przy temperaturze poniżej 2°C).

Wskazówki dotyczące bezpieczeństwa

Produkt jest przeznaczony wyłącznie do zastosowań w stacjonarnych instalacjach HVAC. Montaż musi być wykonany przez wykwalifikowany personel przy odłączonym zasilaniu elektrycznym. Urządzenia nie należy modyfikować ani stosować w systemach, których awaria mogłaby stanowić zagrożenie dla ludzi, zwierząt lub mienia.
