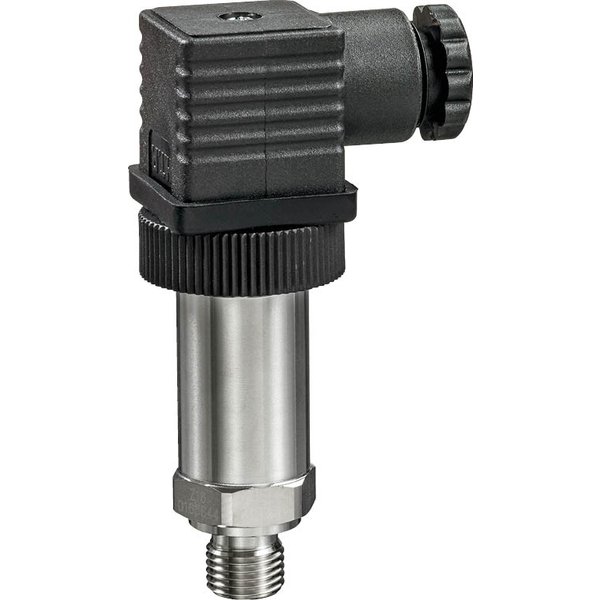

22WP-135

Czujnik ciśnienia do systemów HVAC

Prezentowany produkt to aktywny czujnik przeznaczony do precyzyjnego pomiaru ciśnienia w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Generuje standardowy sygnał wyjściowy 4...20 mA. Jego wszechstronność pozwala na zastosowanie z różnymi mediami, takimi jak ciecze, czynniki chłodnicze oraz gazy o charakterze nieagresywnym.

Zastosowanie i medium

Urządzenie zostało zaprojektowane do pomiaru ciśnienia względnego w odniesieniu do ciśnienia atmosferycznego. Jest odpowiednie do pracy z następującymi czynnikami:

• Woda
• Mieszanki wody i glikolu
• Instalacje parowe (przy ciśnieniu wlotowym pary do 100 kPa)

Uwaga: W przypadku gdy temperatura czynnika spada poniżej 2°C, konieczne jest zastosowanie odpowiedniej ochrony przeciwzamrożeniowej.

Budowa i materiały

Solidna konstrukcja czujnika gwarantuje długotrwałą i niezawodną pracę. Obudowa została wykonana w całości ze stali nierdzewnej (1.4301), co zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne. Zastosowane uszczelnienie z kauczuku fluorowego (FKM) jest bezsilikonowe. Urządzenie posiada wysoki stopień ochrony IP65 / NEMA 4, co czyni je odpornym na pył i strumienie wody.

Kluczowe właściwości techniczne

• Sygnał wyjściowy: Prądowy 4...20 mA (maks. rezystancja 500 Ω)
• Zasilanie: DC 24 V (zakres roboczy 13.5...26.4 V)
• Pobór mocy: 0.5 W
• Technologia pomiaru: Tensometr na metalu szlachetnym
• Dokładność pomiaru: Poniżej ±0.5% wartości zakresowej w temperaturze 21°C
• Czas reakcji: Maksymalnie 2 ms
• Połączenie mechaniczne: Gwint G 1/4"
• Połączenie elektryczne: Wtyk MVS zgodny z DIN EN175301-803
• Certyfikaty: Znak CE, zgodność z normą IEC/EN 60730-1

Charakterystyka ciśnieniowa

Aby zapewnić prawidłowe działanie i bezpieczeństwo, należy upewnić się, że maksymalne ciśnienie robocze w instalacji nie przekracza zakresu pomiarowego czujnika.

• Zakres pomiarowy: Przedział, w którym czujnik dokonuje pomiaru ciśnienia względnego.
• Nadciśnienie: Maksymalne ciśnienie, które urządzenie jest w stanie wytrzymać bez poniesienia trwałego uszkodzenia. W tym zakresie pomiar nie jest możliwy.
• Ujemne nadciśnienie: Najwyższa wartość podciśnienia, jaką czujnik może znieść bez uszkodzenia.
• Ciśnienie rozrywające: Maksymalne ciśnienie, przy którym obudowa zachowuje szczelność. Przekroczenie tej wartości może spowodować rozszczelnienie lub pęknięcie czujnika.

Ważne informacje dotyczące bezpieczeństwa

• Urządzenie przeznaczone jest wyłącznie do zastosowania w stacjonarnych instalacjach HVAC.
• Wszelkie modyfikacje produktu wymagają zgody producenta.
• Montaż i podłączenie elektryczne muszą być wykonane przez personel posiadający odpowiednie uprawnienia, przy odłączonym zasilaniu.
• Zużytego urządzenia nie wolno wyrzucać wraz z odpadami komunalnymi. Należy je zutylizować zgodnie z obowiązującymi przepisami.
