22WP-136
| Wartości pomiarowe: | Ciśnienie |
| Sygnał wyjściowy: | 4...20 mA |
| Zakres pomiarowy ciśnienia: | 0...10 bar |

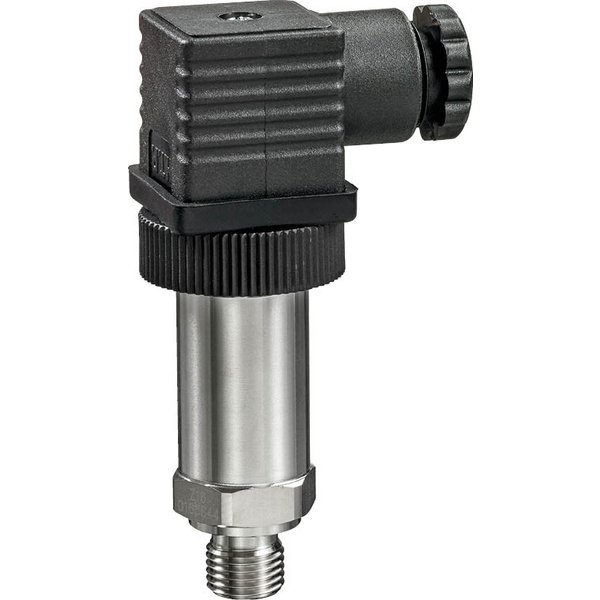

Czujnik ciśnienia cieczy 22WP-13..
Aktywny czujnik ciśnienia 22WP-13.. to urządzenie zaprojektowane do precyzyjnego pomiaru ciśnienia w instalacjach HVAC. Dzięki standardowemu sygnałowi wyjściowemu 4...20 mA, czujnik łatwo integruje się z systemami automatyki. Jest on przystosowany do pracy z różnorodnymi mediami, takimi jak ciecze, czynniki chłodnicze oraz nieagresywne gazy.
Kluczowe właściwości
- Solidna konstrukcja: Obudowa wykonana w całości ze stali nierdzewnej zapewnia trwałość i odporność na korozję.
- Wysoka odporność: Stopień ochrony IP65 / NEMA 4 gwarantuje zabezpieczenie przed pyłem i strumieniami wody, co pozwala na montaż w wymagających warunkach.
- Wszechstronne zastosowanie: Czujnik jest odpowiedni do pracy z wodą, mieszankami wody i glikolu, a także w instalacjach parowych.
- Precyzyjna technologia: Pomiar oparty jest na technologii tensometru na metalu szlachetnym, co zapewnia wysoką dokładność i stabilność długoterminową.
- Szybka reakcja: Typowy czas reakcji urządzenia wynosi maksymalnie 2 ms, co pozwala na bieżące monitorowanie zmian ciśnienia.
Charakterystyka pomiaru
Urządzenie mierzy ciśnienie względne systemu w odniesieniu do ciśnienia atmosferycznego. Ważne jest, aby maksymalne ciśnienie robocze mieściło się w zadeklarowanym zakresie pomiarowym.
- Zakres pomiarowy: Określa przedział, w którym czujnik dokonuje precyzyjnych pomiarów ciśnienia względnego.
- Nadciśnienie: Definiuje maksymalne ciśnienie, jakie urządzenie może wytrzymać bez trwałego uszkodzenia. W tym zakresie pomiar nie jest możliwy.
- Ujemne nadciśnienie: Wskazuje maksymalne podciśnienie (poniżej ciśnienia atmosferycznego), które czujnik zniesie bez uszkodzenia.
- Ciśnienie rozrywające: Jest to maksymalne ciśnienie względne, przy którym obudowa urządzenia zachowuje szczelność. Przekroczenie tej wartości może prowadzić do rozszczelnienia lub pęknięcia czujnika.
Uwagi dotyczące bezpieczeństwa
Urządzenie jest przeznaczone do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż musi być wykonany przez osoby z odpowiednimi uprawnieniami, przy odłączonym zasilaniu. Należy przestrzegać wszystkich obowiązujących norm i przepisów dotyczących instalacji.
Akcesoria opcjonalne
Dostępne są dodatkowe akcesoria ułatwiające instalację:
- Adapter redukcyjny z gwintu wewnętrznego G 1/4" na gwint zewnętrzny G 1/2" (typ A-22WP-A02).
- Kable połączeniowe o długości 1.5 m (typ EXT-MR-249184) oraz 5 m (typ EXT-MR-249185).
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | DC 24 V |
| Zakres roboczy: | DC 13.5...26.4 V |
| Pobór mocy DC: | 0.5 W |
| Połączenie elektryczne: | Wtyczka przyłączeniowa do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Wtyk MVS wg DIN EN175301-803 / typ konstrukcji A |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu, Do instalacji parowych |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Połączenie mechaniczne: | złączka ciśnieniowa: G 1/4" |
| Typowy czas reakcji: | maks. 2 ms |
| Dane pomiarowe | |
| Wartości pomiarowe: | Ciśnienie względne |
| Charakterystyka pomiarowa (zakresy dla serii 22WP-13..) | |
| Zakres pomiarowy: | 0...4 bar do 0...25 bar |
| Nadciśnienie: | 8 bar do 50 bar |
| Ujemne nadciśnienie: | -1 bar |
| Ciśnienie rozrywające: | 12 bar do 75 bar |
| Specyfikacja czujnika ciśnienia | |
| Technologia elementu pomiarowego: | Tensometr na metalu szlachetnym |
| Dokładność: |
|
| Stabilność długoterminowa: | ±0.1% p.a. |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -40...105°C [-40...221°F] |
| Temperatura czynnika: | -40...125°C [-40...255°F] |
| Materiały | |
| Obudowa: | Stal nierdzewna 1.4301 |
| Uszczelnienie obudowy: | Kauczuk fluorowy (FKM), bezsilikonowy |
| Wymiary i masa | |
| Masa: | 0.11 kg |
