22WP-137

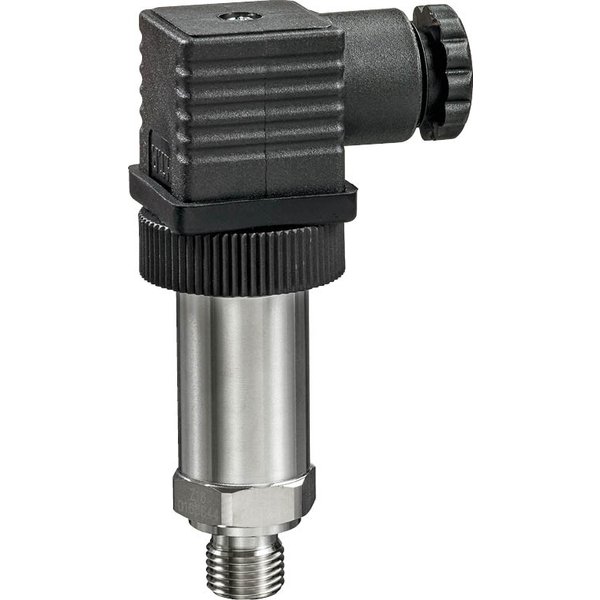

Czujnik ciśnienia 22WP-137 Belimo, sygnał wyjściowy 4...20 mA, zakres 0...16 bar

Producent: Belimo

Kod produktu: 22WP-137

Wartości pomiarowe:	Ciśnienie
Sygnał wyjściowy:	4...20 mA
Zakres pomiarowy ciśnienia:	0...16 bar

Czujnik ciśnienia 22WP-13.. do instalacji HVAC

Aktywny czujnik ciśnienia 22WP-13.. z sygnałem wyjściowym 4...20 mA został zaprojektowany do precyzyjnego monitorowania ciśnienia w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego uniwersalna konstrukcja pozwala na stosowanie z różnorodnymi mediami, w tym z cieczami, nieagresywnymi gazami oraz czynnikami chłodniczymi.

Wytrzymała obudowa wykonana ze stali nierdzewnej oraz wysoki stopień ochrony IP65 / NEMA 4 gwarantują niezawodne działanie nawet w wymagających warunkach.

Zastosowanie i charakterystyka pomiaru

Urządzenie służy do pomiaru ciśnienia względnego w systemie, czyli różnicy ciśnień w odniesieniu do ciśnienia atmosferycznego. Ważne jest, aby maksymalne ciśnienie robocze mieściło się w zakresie pomiarowym wybranego modelu czujnika.

Zakres pomiarowy: Określa przedział ciśnienia względnego (prel), w którym czujnik dokonuje pomiarów.
Nadciśnienie: Maksymalne ciśnienie względne, które urządzenie może wytrzymać bez trwałego uszkodzenia. W tym zakresie pomiar nie jest możliwy.
Ujemne nadciśnienie: Najwyższa wartość ciśnienia względnego poniżej ciśnienia atmosferycznego, która nie spowoduje uszkodzenia czujnika.
Ciśnienie rozrywające: Graniczna wartość ciśnienia, przy której obudowa czujnika pozostaje szczelna. Jej przekroczenie może spowodować rozszczelnienie lub pęknięcie.

Kompatybilne media i materiały

Czujnik jest przystosowany do pracy z następującymi mediami:

Woda
Mieszanki wody i glikolu
Instalacje parowe (przy wlocie pary maks. 100 kPa)

Materiały konstrukcyjne:

Obudowa: Stal nierdzewna 1.4301
Uszczelnienie: Kauczuk fluorowy (FKM), bezsilikonowy

Zasady bezpieczeństwa

Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Wszelkie modyfikacje produktu wymagają zgody producenta.
Urządzenie nie może być stosowane w aplikacjach, gdzie jego awaria mogłaby stanowić zagrożenie dla ludzi, zwierząt lub mienia.
Przed rozpoczęciem montażu należy upewnić się, że zasilanie jest odłączone.
Montaż powinien być przeprowadzony przez wykwalifikowany personel, zgodnie z obowiązującymi normami i przepisami.
Zużyte urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.

Dostępne akcesoria

Akcesoria opcjonalne

A-22WP-A02: Adapter redukcyjny z gwintem wewnętrznym G 1/4" na gwint zewnętrzny G 1/2"

Akcesoria elektryczne

EXT-MR-249184: Kabel połączeniowy o długości 1.5 m
EXT-MR-249185: Kabel połączeniowy o długości 5 m

Dane ogólne
Typ czujnika:	Ciśnienia cieczy (Aktywny)
Charakterystyka:	Aktywny czujnik do pomiaru ciśnienia w instalacjach HVAC
Zastosowanie:	Ciecze, czynniki chłodnicze lub nieagresywne gazy
Sygnał wyjściowy aktywnego czujnika ciśnienia:	4...20 mA
Dostępne zakresy pomiarowe:	0...4 bar, 0...6 bar, 0...10 bar, 0...16 bar, 0...25 bar
Dostępne nadciśnienia:	8 bar, 12 bar, 20 bar, 32 bar, 50 bar
Ujemne nadciśnienie:	-1 bar
Dostępne ciśnienia rozrywające:	12 bar, 18 bar, 30 bar, 48 bar, 75 bar
Dane elektryczne
Napięcie znamionowe:	DC 24 V
Zakres roboczy:	DC 13.5...26.4 V
Pobór mocy DC:	0.5 W
Połączenie elektryczne:	Wtyczka przyłączeniowa do przewodu 0.5...1.5 mm²
Wejście kablowe:	Wtyk MVS wg DIN EN175301-803 / typ konstrukcji A
Dane funkcjonalne
Czynnik:	Woda, Mieszanka wody i glikolu, Do instalacji parowych
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Połączenie mechaniczne:	złączka ciśnieniowa: G 1/4"
Typowy czas reakcji:	maks. 2 ms
Dane pomiarowe
Wartości pomiarowe:	Ciśnienie względne
Technologia elementu pomiarowego:	Tensometr na metalu szlachetnym
Dokładność @ 21°C [70°F]:	<±0.5% FS
Dokładność @ -10...50°C [14...122°F]:	<±1.5% FS
Dokładność @ -40...105°C [-40...221°F]:	<±2% FS
Objaśnienie FS:	wartość zakresowa
Stabilność długoterminowa:	±0.1% p.a.
Bezpieczeństwo i warunki środowiskowe
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-40...105°C [-40...221°F]
Temperatura czynnika:	-40...125°C [-40...255°F]
Wskazówka dotycząca temperatury czynnika:	Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową; wlot pary @ maks. 100 kPa [15 psi]
Materiały
Obudowa:	Stal nierdzewna 1.4301
Uszczelnienie obudowy:	Kauczuk fluorowy (FKM), bezsilikonowy
Waga
Masa:	0.11 kg
