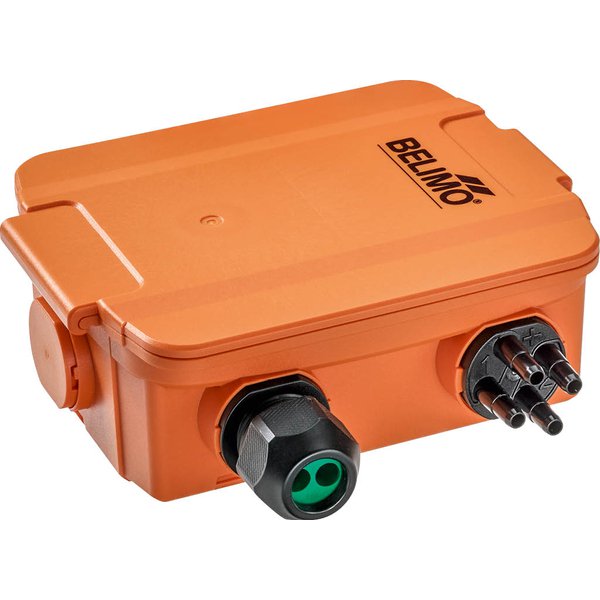

22ADP-154D
Czujnik ciśnienia różnicowego powietrza, podwójny, -100...2500 Pa, 2 systemy pomiarowe, Modbus, 0...5 V, 0...10 V
Kod produktu: 22ADP-154D
Zakres roboczy : | AC 19...29 V / DC 15...35 V |
Pobór mocy AC : | 4.3 VA |
Pobór mocy DC : | 2.3 W |
Zakres pomiarowy ciśnienia [Pa] : | -100...2500 |
Ciśnienie rozrywające : | 40 kPa |
Dane elektryczne | |
---|---|
Wejście kablowe : | Dławnica kablowa z odciążeniem kabla 2x ø6 mm |
Napięcie znamionowe : | AC/DC 24 V |
Zakres roboczy : | AC 19...29 V / DC 15...35 V |
Pobór mocy AC : | 4.3 VA |
Pobór mocy DC : | 2.3 W |
Połączenie elektryczne : | Pluggable spring loaded terminal block max. 2.5 mm² |
Dane funkcjonalne | |
Zastosowanie : | Powietrze |
Technologia czujników : | Przetwornik piezoelektryczny |
Czas reakcji : | Regulowane: 0,8 s lub 4,0 s |
Wielozakresowy : | 8 wybieranych zakresów pomiarowych |
Wyjście napięciowe : | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ Uwaga dotycząca wyjścia czujnika aktywnego Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem |
Uwaga dotycząca wyjścia czujnika aktywnego : | Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem |
Communication : | Modbus RTU |
Typowy czas reakcji : | Regulowane: 0,8 s lub 4,0 s |
Dane pomiarowe | |
Stabilność długookresowa : | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
Przepust kablowy : | PA6, czerń |
Wartości pomiarowe : | Różnica ciśnień Przepływ objętościowy |
Czynnik pomiarowy : | Powietrze i gazy nieagresywne |
Specyfikacja czujnika przepływu : | Zakres pomiarowy przepływu objętościowego Adjustable via Modbus Default setting: 0...750'000 m³/h Selectable units: m³/h, m³/s, cfm |
Dane dotyczące bezpieczeństwa | |
Temperatura otoczenia : | -10...50°C [15...122°F] |
Temperatura czynnika : | -10...50°C [15...122°F] |
Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
Deklaracja zgodności UE : | Oznakowanie CE |
Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-6 |
Certyfikat UL : | cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1 |
Kategoria ochronna obudowy IEC/EN : | IP65 |
Stopień ochrony NEMA/UL : | NEMA 4X |
Norma jakości : | ISO 9001 |
Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
Power source UL : | Class 2 Supply |
Enclosure : | UL, typ obudowy 4X |
Zasada działania : | Type 1 |
Stopień zanieczyszczenia : | 3 |
Odporność na impulsy napięciowe - zasilanie : | 0.8 kV |
Konstrukcja : | Independently mounted control |
Źródło zasilania UL : | Class 2 Supply |
Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie 0.8 kV |
UL Approval : | cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1 |
Materiały | |
Karta katalogowa : | 22ADP-154D |
Obudowa : | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
S3 | |
0...250 : | 0...1 |
S4 | |
0...2500 : | 0...10 |
0...500 : | 0...2 |
S5 | |
0...2000 : | 0...8 |
S7 : | -100...100 -0.4...0.4 |
0...100 : | 0...0.4 |
S6 | |
-100...100 : | -0.4...0.4 |
0...1500 : | 0...6 |
S7 | |
Accuracy pressure : | Różnica w porównaniu do urządzenia referencyjnego zakres pomiarowy ≤ 500 Pa: ± 5 Pa zakres pomiarowy >500 Pa: ± 10 Pa |
0...1000 : | 0...4 |
Przegląd typów | |
Komunikacja : | Modbus RTU |
Wyjście aktywnego czujnika przepływu objętościowego : | 0...5 V, 0...10 V |
Zakres pomiarowy ciśnienia [Pa] : | -100...2500 |
Sygnał wyjściowy aktywnego czujnika ciśnienia : | 0...5 V, 0...10 V |
Ciśnienie rozrywające : | 40 kPa |
[Pa] | |
WC] : | fabryczne |
Ustawienia zakresu pomiarowego ciśnienia | |
Ustawienia Range : | Range [inch Ustawienie |
Specyfikacja czujnika wilgotności | |
Stabilność długoterminowa : | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
Dokładność : | Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 500 Pa: ± 5 Pa zakres pomiarowy >500 Pa: ± 10 Pa |
Komunikacja po szynie danych | |
Liczba węzłów : | Modbus, patrz opis interfejsu |
Specyfikacja czujnika ciśnienia | |
Ustawienia zakresu pomiaru ciśnienia : | Ustawienia Zakres Zakres [inch Ustawienie |
