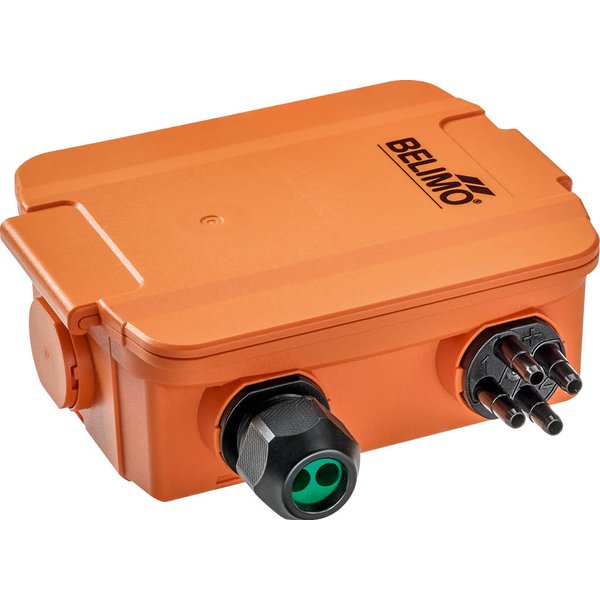

22ADP-154H

Czujnik ciśnienia różnicowego powietrza, podwójny, z dwoma dodatkowymi wejściami, -100...2500 Pa, 2 systemy pomiarowe, Modbus, 0...5 V, 0...10 V
Kod produktu: 22ADP-154H
Zakres roboczy : AC 19...29 V / DC 15...35 V
Pobór mocy AC : 4.3 VA
Pobór mocy DC : 2.3 W
Zakres pomiarowy ciśnienia [Pa] : -100...2500
Ciśnienie rozrywające : 40 kPa
Dane elektryczne
Wejście kablowe : Dławnica kablowa z odciążeniem kabla 2x
ø6 mm
Napięcie znamionowe : AC/DC 24 V
Zakres roboczy : AC 19...29 V / DC 15...35 V
Pobór mocy AC : 4.3 VA
Pobór mocy DC : 2.3 W
Połączenie elektryczne : Pluggable spring loaded terminal block max.
2.5 mm²
Dane funkcjonalne
Zastosowanie : Powietrze
Technologia czujników : Przetwornik piezoelektryczny
Czas reakcji : Regulowane: 0,8 s lub 4,0 s
Wielozakresowy : 8 wybieranych zakresów pomiarowych
Wyjście napięciowe : 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego Sygnał wyjściowy 0...5/10 V wybierany
przełącznikiem
Uwaga dotycząca wyjścia czujnika aktywnego : Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Communication : Modbus RTU
Uwagi : Dodatkowe wejścia
Dwa wejścia (IN1 i IN2) do podłączania zestyku
bezpotencjałowego (maks. 0,3 mA @ 3,3 V) lub
czujnika rezystancyjnego NTC10k (czujnik
wartości beta modyfikowany wpisem w
rejestrze Modbus).
Typowy czas reakcji : Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Stabilność długookresowa : ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Przepust kablowy : PA6, czerń
Wartości pomiarowe : Różnica ciśnień
Przepływ objętościowy
Czynnik pomiarowy : Powietrze i gazy nieagresywne
Specyfikacja czujnika przepływu : Zakres pomiarowy przepływu objętościowego Adjustable via Modbus
Default setting: 0...750'000 m³/h
Selectable units: m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : -10...50°C [15...122°F]
Temperatura czynnika : -10...50°C [15...122°F]
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Deklaracja zgodności UE : Oznakowanie CE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Certyfikat UL : cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Kategoria ochronna obudowy IEC/EN : IP65
Stopień ochrony NEMA/UL : NEMA 4X
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Power source UL : Class 2 Supply
Enclosure : UL, typ obudowy 4X
Zasada działania : Type 1
Stopień zanieczyszczenia : 3
Odporność na impulsy napięciowe - zasilanie : 0.8 kV
Konstrukcja : Independently mounted control
Źródło zasilania UL : Class 2 Supply
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie 0.8 kV
UL Approval : cULus acc. to UL60730-1A/-2-6, CAN/CSA
E60730-1
Materiały
Karta katalogowa : 22ADP-154H
Obudowa : Pokrywa: PC, pomarańczowa
Spód: PC, pomarańczowy
Uszczelka: NBR70, czarna
Odporny na promieniowanie UV
S3
0...250 : 0...1
S4
0...2500 : 0...10
0...500 : 0...2
S5
0...2000 : 0...8
S7 : -100...100 -0.4...0.4
0...100 : 0...0.4
S6
-100...100 : -0.4...0.4
0...1500 : 0...6
S7
Accuracy pressure : Różnica w porównaniu do urządzenia referencyjnego zakres pomiarowy ≤ 500 Pa: ± 5 Pa zakres pomiarowy >500 Pa: ± 10 Pa
0...1000 : 0...4
Przegląd typów
Komunikacja : Modbus RTU
Wyjście aktywnego czujnika przepływu objętościowego : 0...5 V, 0...10 V
Zakres pomiarowy ciśnienia [Pa] : -100...2500
Sygnał wyjściowy aktywnego czujnika ciśnienia : 0...5 V, 0...10 V
Ciśnienie rozrywające : 40 kPa
[Pa]
WC] : fabryczne
Specyfikacja czujnika wilgotności
Stabilność długoterminowa : ±2.5% FSO (pełny zakres pomiarowy) / 4
rocznie.
Dokładność : Odchylenie w porównaniu z urządzeniem
referencyjnym
zakres pomiarowy ≤ 500 Pa: ± 5 Pa
zakres pomiarowy >500 Pa: ± 10 Pa
Komunikacja po szynie danych
Liczba węzłów : Modbus, patrz opis interfejsu
Specyfikacja czujnika ciśnienia
Ustawienia zakresu pomiaru ciśnienia : Ustawienia Zakres Zakres [inch Ustawienie
