22ADP-184

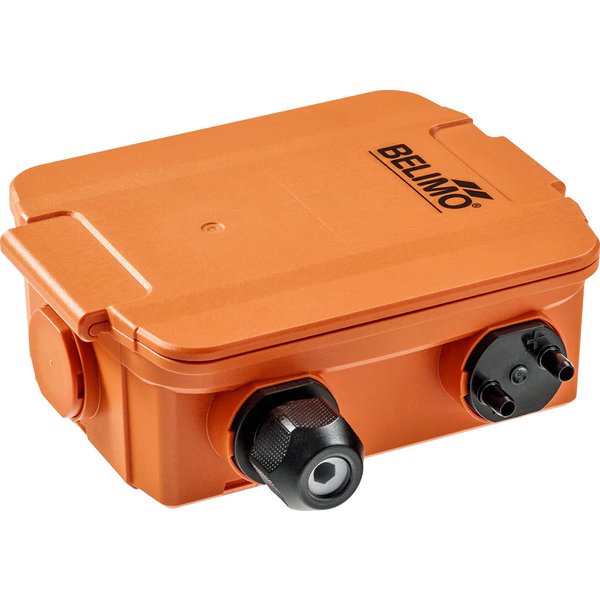

Przetwornik różnicy ciśnień 22ADP-184 Belimo, sygnał wyjściowy 0...10 V DC/4...20 mA, wielozakresowy (nastawa fabryczna 0...2500 Pa)

Producent: Belimo

Kod produktu: 22ADP-184

Zakres roboczy :	AC 19...29 V / DC 15...35 V
Pobór mocy AC :	4.3 VA
Pobór mocy DC :	2.3 W
Zakres pomiarowy ciśnienia [Pa] :	-100...2500
Ciśnienie rozrywające :	40 kPa

Sygnał wyjściowy 0...10 V DC/4...20 mA
Zakres pomiarowy: wielozakresowy
-100...100 Pa, 0...100 Pa, 0...250 Pa, 0...500 Pa, 0...1000 Pa, 0...1500 Pa, 0...2000 Pa, 0...2500 Pa
Nastawa fabryczna: 0...2500 Pa
Napięcie zasilania: 15...24 V DC / 24 V AC
Dopuszczalne media: powietrze
Temperatura pracy: -10...50°C
Przepust kablowy: dławnica kablowa Ø 6...10 mm
Klasa ochrony: NEMA 4X / IP65

Czujnik 22ADP-184 Belimo stosowany jest do sterowania pracą wentylatorów, regulacji przepływu objętościowego oraz regulacji różnicy ciśnienia między pomieszczeniami.

Dane elektryczne
Wejście kablowe :	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Napięcie znamionowe :	AC/DC 24 V
Zakres roboczy :	AC 19...29 V / DC 15...35 V
Pobór mocy AC :	4.3 VA
Pobór mocy DC :	2.3 W
Połączenie elektryczne :	Pluggable spring loaded terminal block max. 2.5 mm²
Dane funkcjonalne
Zastosowanie :	Powietrze
Technologia czujników :	Przetwornik piezoelektryczny
Czas reakcji :	Regulowane: 0,8 s lub 4,0 s
Wyświetlacz :	LCD, 29x35 mm z podświetleniem Mierzone wartości: Pa, inch WC (parametryzowalne)
Wielozakresowy :	8 wybieranych zakresów pomiarowych
Wyjście napięciowe :	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego :	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Moc wyjściowa prądu :	1x 4...20 mA, maks. rezystancja 500 Ω Uwaga dotycząca wyjścia czujnika aktywnego Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik :	LCD, 29x35 mm z podświetleniem Mierzone wartości: Pa, inch WC (parametryzowalne)
Typowy czas reakcji :	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Stabilność długookresowa :	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Przepust kablowy :	PA6, czerń
Wartości pomiarowe :	Różnica ciśnień Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy :	Powietrze i gazy nieagresywne
Dane dotyczące bezpieczeństwa
Temperatura otoczenia :	-10...50°C [15...122°F]
Temperatura czynnika :	-10...50°C [15...122°F]
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Deklaracja zgodności UE :	Oznakowanie CE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Certyfikat UL :	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Kategoria ochronna obudowy IEC/EN :	IP65
Stopień ochrony NEMA/UL :	NEMA 4X
Norma jakości :	ISO 9001
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Power source UL :	Class 2 Supply
Enclosure :	UL, typ obudowy 4X
Zasada działania :	Type 1
Stopień zanieczyszczenia :	3
Odporność na impulsy napięciowe - zasilanie :	0.8 kV
Konstrukcja :	Independently mounted control
Źródło zasilania UL :	Class 2 Supply
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie 0.8 kV
UL Approval :	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Materiały
Karta katalogowa :	22ADP-184..
Obudowa :	Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV
S3
0...250 :	0...1
S4
0...2500 :	0...10
0...500 :	0...2
S5
0...2000 :	0...8
S7 :	-100...100 -0.4...0.4
0...100 :	0...0.4
S6
-100...100 :	-0.4...0.4
0...1500 :	0...6
S7
Accuracy pressure :	Różnica w porównaniu do urządzenia referencyjnego zakres pomiarowy ≤ 500 Pa: ± 5 Pa zakres pomiarowy >500 Pa: ± 10 Pa
0...1000 :	0...4
Przegląd typów
Zakres pomiarowy ciśnienia [Pa] :	-100...2500
Sygnał wyjściowy aktywnego czujnika ciśnienia :	0...5 V, 0...10 V, 4...20 mA
Ciśnienie rozrywające :	40 kPa
[Pa]
WC] :	fabryczne
Specyfikacja czujnika wilgotności
Stabilność długoterminowa :	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Dokładność :	Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 500 Pa: ± 5 Pa zakres pomiarowy >500 Pa: ± 10 Pa
Specyfikacja czujnika ciśnienia
Ustawienia zakresu pomiaru ciśnienia :	Ustawienia Zakres Zakres [inch Ustawienie

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
