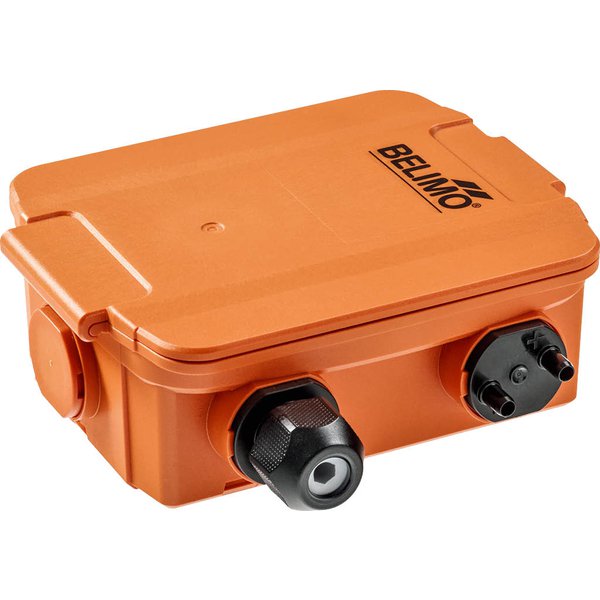

22ADP-186A

Czujnik ciśnienia różnicowego powietrza, 0...7000 Pa, Automatyczne zerowanie, 0...5 V, 0...10 V, 4...20 mA
Kod produktu: 22ADP-186A
Zakres roboczy : AC 19...29 V / DC 15...35 V
Pobór mocy AC : 4.3 VA
Pobór mocy DC : 2.3 W
Zakres pomiarowy ciśnienia [Pa] : 0...7000
Ciśnienie rozrywające : 40 kPa
Dane elektryczne
Wejście kablowe : Dławnica kablowa z odciążeniem kabla
ø6...8 mm
Napięcie znamionowe : AC/DC 24 V
Zakres roboczy : AC 19...29 V / DC 15...35 V
Pobór mocy AC : 4.3 VA
Pobór mocy DC : 2.3 W
Połączenie elektryczne : Pluggable spring loaded terminal block max.
2.5 mm²
Dane funkcjonalne
Zastosowanie : Powietrze
Technologia czujników : Przetwornik piezoelektryczny
Czas reakcji : Regulowane: 0,8 s lub 4,0 s
Wyświetlacz : LCD, 29x35 mm z podświetleniem Mierzone wartości: Pa, inch WC (parametryzowalne)
Wielozakresowy : 8 wybieranych zakresów pomiarowych
Wyjście napięciowe : 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego : Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Moc wyjściowa prądu : 1x 4...20 mA, maks. rezystancja 500 Ω
Uwaga dotycząca wyjścia czujnika aktywnego Sygnał wyjściowy 0...5/10 V wybierany
przełącznikiem
Wskaźnik : LCD, 29x35 mm
z podświetleniem
Mierzone wartości: Pa, inch WC
(parametryzowalne)
Typowy czas reakcji : Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Dokładność pomiaru ciśnienia : różnica w porównaniu do urządzenia referencyjnego zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa
Stabilność długookresowa : ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Przepust kablowy : PA6, czerń
Wartości pomiarowe : Różnica ciśnień
Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy : Powietrze i gazy nieagresywne
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : -10...50°C [15...122°F]
Temperatura czynnika : -10...50°C [15...122°F]
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Deklaracja zgodności UE : Oznakowanie CE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Certyfikat UL : cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Kategoria ochronna obudowy IEC/EN : IP65
Stopień ochrony NEMA/UL : NEMA 4X
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Power source UL : Class 2 Supply
Enclosure : UL, typ obudowy 4X
Zasada działania : Type 1
Stopień zanieczyszczenia : 3
Odporność na impulsy napięciowe - zasilanie : 0.8 kV
Konstrukcja : Independently mounted control
Źródło zasilania UL : Class 2 Supply
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie 0.8 kV
UL Approval : cULus acc. to UL60730-1A/-2-6, CAN/CSA
E60730-1
Materiały
Karta katalogowa : 22ADP-186..
Obudowa : Pokrywa: PC, pomarańczowa
Spód: PC, pomarańczowy
Uszczelka: NBR70, czarna
Odporny na promieniowanie UV
S0
0...7000 : 0...28
S1
0...5000 : 0...20
S2
0...4000 : 0...16
S3
0...3000 : 0...12
S4
0...2500 : 0...10
S5
0...2000 : 0...8
S6
0...1500 : 0...6
S7
0...1000 : 0...4
Przegląd typów
Zakres pomiarowy ciśnienia [Pa] : 0...7000
Sygnał wyjściowy aktywnego czujnika ciśnienia : 0...5 V, 0...10 V, 4...20 mA
Ciśnienie rozrywające : 40 kPa
Dodatkowe funkcje : Automatyczne zerowanie
[Pa]
WC] : fabryczne
Specyfikacja czujnika wilgotności
Stabilność długoterminowa : ±2.5% FSO (pełny zakres pomiarowy) / 4
rocznie.
Dokładność : Odchylenie w porównaniu z urządzeniem
referencyjnym
zakres pomiarowy ≤ 2000 Pa: ± 10 Pa
zakres pomiarowy > 2000 Pa: ± 25 Pa
