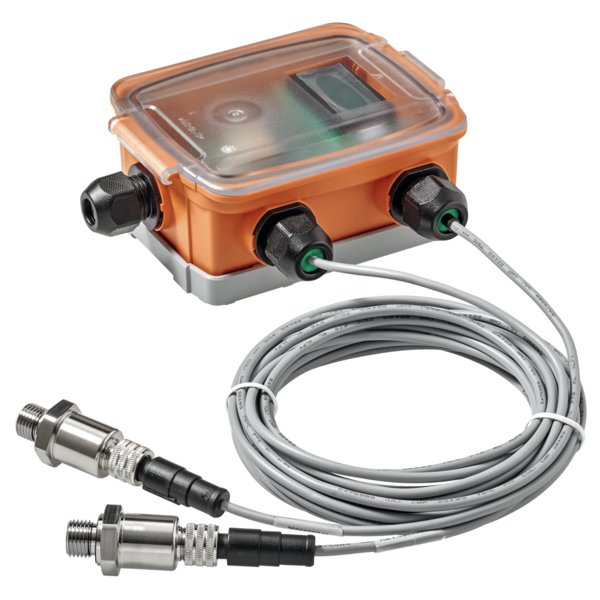

22PDP-186

Kod produktu: 22PDP-186

Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 21.6...26.4 V / DC 21.6...26.4 V
Pobór mocy AC:	3.1 VA
Pobór mocy DC:	1.8 W
Zastosowanie:	Woda Mieszanka wody i glikolu

Licznik chłodu
Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...40%)
Błąd powtarzalności :	0...40% lub >40%
Licznik ciepła
Specyfikacja czujnika ciśnienia
Komunikacja po szynie danych
Stabilność długoterminowa :	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Liczba węzłów :	Modbus, patrz opis interfejsu
Ustawienia zakresu pomiaru ciśnienia :	Ustawienia Zakres Zakres [inch Ustawienie
Dokładność :	Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa
∆p [kPa] :	22
Q'max [kW] :	3500
PN :	25
Licznik ciepła
Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Licznik chłodu
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Dokładność :	Range1: ±1.0% FS Range2: ±0.5% FS Range3: ±0.4% FS Range4: ±0.4% FS ...przy 22°C [72°F] ±0,03% wartości zakresowej / K na każdy przetwornik pomiarowy ciśnienia FS = wartość zakresowa (niezależnie od wygranego zakresu pomiarowe
Specyfikacja czujnika wilgotności
Stabilność długoterminowa :	±0,25% FS rocznie i na przetwornik pomiarowy
Materiały
Dane elektryczne
Wejście kablowe :	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Napięcie znamionowe :	AC/DC 24 V
Zakres roboczy :	AC 21.6...26.4 V / DC 21.6...26.4 V
Pobór mocy AC :	3.1 VA
Pobór mocy DC :	1.8 W
Połączenie elektryczne :	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Dane funkcjonalne
Zastosowanie :	Woda Mieszanka wody i glikolu
Połączenie mechaniczne :	złączka ciśnieniowa: G 1/4"
Wielozakresowy :	4 wybierane zakresy pomiarowe
Wyjście napięciowe :	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu :	1x 4...20 mA, maks. rezystancja 500 Ω Uwaga dotycząca wyjścia czujnika aktywnego Sygnał wyjściowy 0...5/10 V lub 4...20 mA, wybierany przełącznikiem
Wskaźnik :	LCD, 16 x 38 mm Wartości pomiarowe ciśnienia: bar
Typowy czas reakcji :	<0.5 s
Elementy stykające się z czynnikiem :	Stal nierdzewna 17-4 PH
Dane pomiarowe
Przepust kablowy :	PA6, czerń
Wartości pomiarowe :	Różnica ciśnień Ustawienie fabryczne: Range1
Dane dotyczące bezpieczeństwa
Temperatura otoczenia :	0...50°C [32...122°F]
Temperatura czynnika :	-40...105°C [-40...220°F] Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Deklaracja zgodności UE :	Oznakowanie CE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Kategoria ochronna obudowy IEC/EN :	IP65
Stopień ochrony NEMA/UL :	NEMA 4X
Norma jakości :	ISO 9001
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Enclosure :	UL, typ obudowy 4X
Stopień zanieczyszczenia :	4
Temperatura przechowywania :	-40...60°C [-40...140°F]
Źródło zasilania UL :	Class 2 Supply
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie 0.8 kV
UL Approval :	cULus acc. to UL60730-1/-2-6, CAN/CSA E60730-1/-2
Obudowa :	Pokrywa: PC, przezroczysta Spód: PC, pomarańczowy Kabel: PCV, szary Uszczelka: NBR
