22PF-1UJ
| Wartości pomiarowe: | Przepływ, Temperatura |
| Zakres pomiarowy ciśnienia: | 0...25 bar |

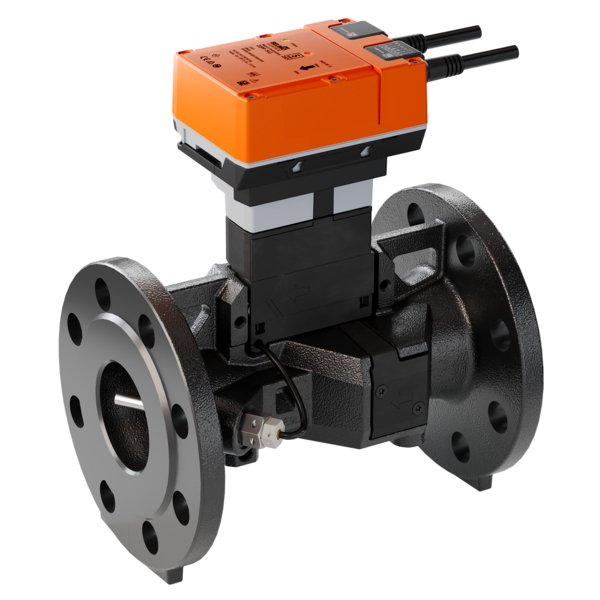

Ultradźwiękowy czujnik przepływu 22PF
Zaawansowany czujnik ultradźwiękowy, przeznaczony do precyzyjnego pomiaru przepływu w instalacjach wodnych oraz systemach wykorzystujących wodne roztwory glikolu. Jego unikalną cechą jest ciągłe monitorowanie stężenia glikolu i automatyczna kompensacja pomiaru, co gwarantuje najwyższą dokładność i niezawodność działania w zróżnicowanych warunkach.
Kluczowe cechy produktu
- Precyzyjny pomiar ultradźwiękowy przepływu i temperatury medium.
- Opatentowana, automatyczna kompensacja stężenia glikolu (do 60% objętości).
- Wszechstronna komunikacja cyfrowa: BACnet MSTP, Modbus RTU oraz MP-Bus.
- Elastyczny analogowy sygnał wyjściowy 0...10 V (konfigurowalny).
- Możliwość sumowania natężenia przepływu w czasie.
- Nowoczesna i wygodna konfiguracja za pomocą smartfona z NFC i aplikacji Belimo Assistant 2.
- Montaż przy użyciu standardowych kołnierzy zgodnych z normą EN 1092.
Opatentowana kompensacja stężenia glikolu
Obecność glikolu w instalacji zmienia lepkość cieczy, co w przypadku standardowych przepływomierzy może prowadzić do błędów pomiarowych sięgających nawet 30%. Ten czujnik wykorzystuje opatentowaną technologię, która automatycznie wykrywa i kompensuje stężenie glikolu w czynniku (np. etylenowego, propylenowego), zapewniając precyzyjne i wiarygodne odczyty niezależnie od składu medium.
Integracja z systemami automatyki budynkowej
Urządzenie zostało zaprojektowane z myślą o łatwej integracji z nowoczesnymi systemami zarządzania budynkiem (BMS). Obsługuje popularne protokoły komunikacyjne, takie jak BACnet MS/TP i Modbus RTU. Dodatkowo, oferuje możliwość komunikacji przez szynę MP-Bus oraz udostępnia konfigurowalny analogowy sygnał wyjściowy 0...10 V, który może reprezentować przepływ lub temperaturę medium.
Wygodna konfiguracja i diagnostyka
Dzięki wbudowanemu interfejsowi NFC, konfiguracja czujnika jest niezwykle prosta i szybka. Wystarczy smartfon z zainstalowaną aplikacją Belimo Assistant 2, aby bezprzewodowo dostosować parametry pracy urządzenia, skalować sygnał wyjściowy czy przeprowadzić diagnostykę. Dostępne są również szczegółowe raporty błędów, np. w przypadku pojawienia się pęcherzyków powietrza w układzie.
Wskazówki montażowe
- Czujnik można instalować w rurociągach w pozycji od pionowej do poziomej (nie w pozycji wiszącej).
- Zalecany jest montaż na rurociągu powrotnym.
- Dla zapewnienia maksymalnej dokładności pomiarów, należy zachować przed czujnikiem prosty odcinek rury o długości co najmniej 5-krotności średnicy nominalnej (5x DN).
- Kierunek przepływu musi być zgodny ze strzałką umieszczoną na obudowie urządzenia.
| Przegląd typów | |
|---|---|
| Typ: | 22PF-1UJ |
| DN (22PF-1UJ): | 65 |
| DN ["] (22PF-1UJ): | 2 1/2 |
| FS [l/s] (22PF-1UJ): | 10.6 |
| FS [m³/h] (22PF-1UJ): | 38 |
| Kvs teor. [m³/h] (22PF-1UJ): | 92 |
| ∆p [kPa] (22PF-1UJ): | 17.1 |
| PN (22PF-1UJ): | 25 |
| Typ: | 22PF-1UK |
| DN (22PF-1UK): | 80 |
| DN ["] (22PF-1UK): | 3 |
| FS [l/s] (22PF-1UK): | 16.7 |
| FS [m³/h] (22PF-1UK): | 60 |
| Kvs teor. [m³/h] (22PF-1UK): | 124 |
| ∆p [kPa] (22PF-1UK): | 23.4 |
| PN (22PF-1UK): | 25 |
| Typ: | 22PF-1UL |
| DN (22PF-1UL): | 100 |
| DN ["] (22PF-1UL): | 4 |
| FS [l/s] (22PF-1UL): | 25.0 |
| FS [m³/h] (22PF-1UL): | 90 |
| Kvs teor. [m³/h] (22PF-1UL): | 226 |
| ∆p [kPa] (22PF-1UL): | 15.9 |
| PN (22PF-1UL): | 25 |
| Typ: | 22PF-1UM |
| DN (22PF-1UM): | 125 |
| DN ["] (22PF-1UM): | 5 |
| FS [l/s] (22PF-1UM): | 41.7 |
| FS [m³/h] (22PF-1UM): | 150 |
| Kvs teor. [m³/h] (22PF-1UM): | 328 |
| ∆p [kPa] (22PF-1UM): | 20.9 |
| PN (22PF-1UM): | 25 |
| Typ: | 22PF-1UN |
| DN (22PF-1UN): | 150 |
| DN ["] (22PF-1UN): | 6 |
| FS [l/s] (22PF-1UN): | 62.5 |
| FS [m³/h] (22PF-1UN): | 225 |
| Kvs teor. [m³/h] (22PF-1UN): | 469 |
| ∆p [kPa] (22PF-1UN): | 23 |
| PN (22PF-1UN): | 25 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel , 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Communication: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przez NFC, za przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe: | DC 0...10 V (ustawienie fabryczne), wybierane poprzez NFC, min. rezystancja 10 kΩ |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,7% wartości zakresowej |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu: | @ 5...120°C, Odcinek wlotowy ≥5x DN |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -20...120°C [-4...248°F] (DN 65...125), -20...110°C [-4...230°F] (DN 150) |
| Temperatura czynnika, wskazówka: | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową. The fluid temperature range also represents the applicable metal body temperature range (min./max.). |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | EN-GJS-400-18-LT (GGG 40.3), with protective paint, stal nierdzewna, PEEK, EPDM |
| Wymiary | |
| Typ (Wymiary): | 22PF-1UJ |
| DN (22PF-1UJ): | 65 |
| DN ["] (22PF-1UJ): | 2 1/2 |
| L [mm] (22PF-1UJ): | 240 |
| H [mm] (22PF-1UJ): | 204 |
| D [mm] (22PF-1UJ): | 185 |
| d [mm] (22PF-1UJ): | 8 x 20 |
| K [mm] (22PF-1UJ): | 145 |
| X [mm] (22PF-1UJ): | 260 |
| Y [mm] (22PF-1UJ): | 150 |
| Masa (22PF-1UJ): | 13 kg |
| Typ (Wymiary): | 22PF-1UK |
| DN (22PF-1UK): | 80 |
| DN ["] (22PF-1UK): | 3 |
| L [mm] (22PF-1UK): | 260 |
| H [mm] (22PF-1UK): | 209 |
| D [mm] (22PF-1UK): | 200 |
| d [mm] (22PF-1UK): | 8 x 20 |
| K [mm] (22PF-1UK): | 160 |
| X [mm] (22PF-1UK): | 260 |
| Y [mm] (22PF-1UK): | 160 |
| Masa (22PF-1UK): | 16 kg |
| Typ (Wymiary): | 22PF-1UL |
| DN (22PF-1UL): | 100 |
| DN ["] (22PF-1UL): | 4 |
| L [mm] (22PF-1UL): | 262 |
| H [mm] (22PF-1UL): | 219 |
| D [mm] (22PF-1UL): | 235 |
| d [mm] (22PF-1UL): | 8 x 23 |
| K [mm] (22PF-1UL): | 190 |
| X [mm] (22PF-1UL): | 270 |
| Y [mm] (22PF-1UL): | 175 |
| Masa (22PF-1UL): | 22 kg |
| Typ (Wymiary): | 22PF-1UM |
| DN (22PF-1UM): | 125 |
| DN ["] (22PF-1UM): | 5 |
| L [mm] (22PF-1UM): | 314 |
| H [mm] (22PF-1UM): | 227 |
| D [mm] (22PF-1UM): | 270 |
| d [mm] (22PF-1UM): | 8 x 28 |
| K [mm] (22PF-1UM): | 220 |
| X [mm] (22PF-1UM): | 280 |
| Y [mm] (22PF-1UM): | 190 |
| Masa (22PF-1UM): | 29 kg |
| Typ (Wymiary): | 22PF-1UN |
| DN (22PF-1UN): | 150 |
| DN ["] (22PF-1UN): | 6 |
| L [mm] (22PF-1UN): | 334 |
| H [mm] (22PF-1UN): | 236 |
| D [mm] (22PF-1UN): | 300 |
| d [mm] (22PF-1UN): | 8 x 28 |
| K [mm] (22PF-1UN): | 250 |
| X [mm] (22PF-1UN): | 290 |
| Y [mm] (22PF-1UN): | 200 |
| Masa (22PF-1UN): | 36 kg |
