22PF-1UJ-1

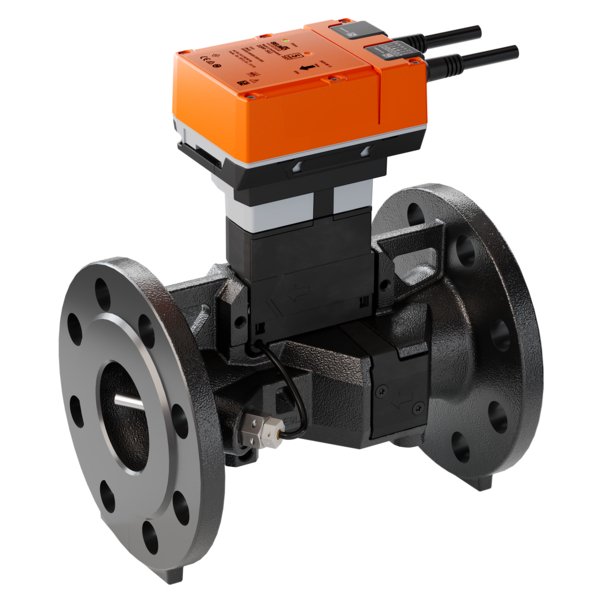

Czujnik przepływu, AC/DC 24 V, DN 65, FS 10.6 l/s, PN 16
Kod produktu: 22PF-1UJ-1
| Wartości pomiarowe: | Przepływ, Temperatura |
Ultradźwiękowy czujnik przepływu z kompensacją glikolu
Zaawansowany czujnik ultradźwiękowy przeznaczony do precyzyjnego pomiaru przepływu w instalacjach wodnych, które wykorzystują wodę lub wodne roztwory glikolu jako medium. Kluczową cechą urządzenia jest zdolność do ciągłego mierzenia zawartości glikolu w płynie i automatycznego kompensowania wyników pomiaru. Dzięki temu zapewnia niezawodne i dokładne odczyty niezależnie od zmieniających się właściwości medium.
Kluczowe cechy i funkcje
- Opatentowana kompensacja stężenia glikolu: Czujnik automatycznie wykrywa i kompensuje wpływ stężenia glikolu (do 60%) na lepkość medium, co eliminuje błędy pomiarowe mogące sięgać nawet 30% i gwarantuje wysoką dokładność.
- Wszechstronna komunikacja: Urządzenie oferuje szerokie możliwości integracji z systemami automatyki budynkowej dzięki obsłudze protokołów BACnet MS/TP, Modbus RTU oraz komunikacji za pośrednictwem szyny MP-Bus.
- Elastyczne wyjście analogowe: Wyposażony w konfigurowalne wyjście napięciowe (np. 0...10 V), które może być przypisane do wskazywania aktualnego natężenia przepływu lub temperatury czynnika.
- Nowoczesna konfiguracja NFC: Parametryzacja czujnika odbywa się bezprzewodowo za pomocą interfejsu NFC i dedykowanej aplikacji Belimo Assistant 2, co znacznie upraszcza i przyspiesza proces uruchomienia.
- Funkcja sumowania przepływu: Urządzenie umożliwia zliczanie całkowitej objętości medium, która przepłynęła przez czujnik w określonym czasie.
- Sygnalizacja błędów: W przypadku wystąpienia nieprawidłowości, takich jak pęcherzyki powietrza w instalacji, czujnik raportuje błędy poprzez interfejsy cyfrowe lub dedykowany sygnał napięciowy.
Montaż i zastosowanie
Czujnik jest przeznaczony do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż odbywa się z wykorzystaniem standardowych kołnierzy zgodnych z normą EN 1092. W celu zapewnienia dokładności pomiarowej zgodnej ze specyfikacją, zaleca się instalację na rurociągu powrotnym i zachowanie przed czujnikiem prostego odcinka rury o długości co najmniej pięciokrotności jego średnicy (5x DN). Urządzenie jest bezobsługowe, co obniża koszty eksploatacji systemu.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Communication: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów BACnet / Modbus: | patrz opis interfejsu |
| Liczba węzłów MP-Bus: | maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przez NFC, za przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe: | DC 0...10 V (ustawienie fabryczne), wybierane poprzez NFC; min. rezystancja 10 kΩ |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,7% wartości zakresowej |
| Dokładność pomiaru przepływu (woda 0% glikolu): | ±2%, zgodnie z klasą 2 wg EN 1434 |
| Wskazówka dotycząca dokładności pomiaru przepływu: | @ 5...120°C |
| Odcinek wlotowy: | ≥5x DN |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności stężenia glikolu: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Wybór stosowanego czynnika: | woda, glikol propylenowy, glikol etylenowy, Antifrogen L, Antifrogen N, DowCal 200, DowCal 100 |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Temperatura czynnika, wskazówka: | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową. The fluid temperature range also represents the applicable metal body temperature range (min./max.). |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | EN-GJL-250 (GG 25), with protective paint, stal nierdzewna, PEEK, EPDM |
| Wskazówki montażowe | |
| Dozwolona pozycja montażu: | od pionowej do poziomej (nie w pozycji wiszącej) |
| Zalecany montaż: | na rurociągu powrotnym |
| Wymogi dotyczące jakości wody: | zgodna z wymaganiami normy VDI 2035 |
| Serwisowanie: | bezobsługowe |
| Kierunek przepływu: | zgodny ze strzałką widoczną na obudowie |
| Minimalne ciśnienie na wylocie (przy FS, do 90°C): | 1,0 bar |
| Minimalne ciśnienie na wylocie (przy FS, 120°C): | 2,5 bar |
| Czyszczenie rur: | Przed zainstalowaniem czujnika przepływu trzeba dokładnie przepłukać obieg w celu usunięcia zanieczyszczeń. |
| Zabezpieczenie przed naprężeniami: | Czujnik przepływu nie może być narażony na nadmierne naprężenia powodowane przez rury lub złączki. |
| Parametry modelowe (zakresy) | |
| Zakres DN: | 65 do 150 (2 1/2" do 6") |
| Zakres przepływu FS: | 10.6 do 62.5 l/s (38 do 225 m³/h) |
| Zakres Kvs teor.: | 92 do 469 m³/h |
| Zakres ∆p: | 15.9 do 23.4 kPa |
| PN: | 16 |
| Wymiary (zakresy) | |
| Zakres długości L: | 240 do 334 mm |
| Zakres wysokości H: | 204 do 236 mm |
| Zakres średnicy D: | 185 do 280 mm |
| Wymiar d (śruby, DN 65): | 4 x 20 mm |
| Wymiar d (śruby, DN 80-125): | 8 x 20 mm |
| Wymiar d (śruby, DN 150): | 8 x 23 mm |
| Zakres K: | 145 do 240 mm |
| Zakres X: | 260 do 290 mm |
| Zakres Y: | 150 do 200 mm |
| Zakres masy: | 13 do 35 kg |
