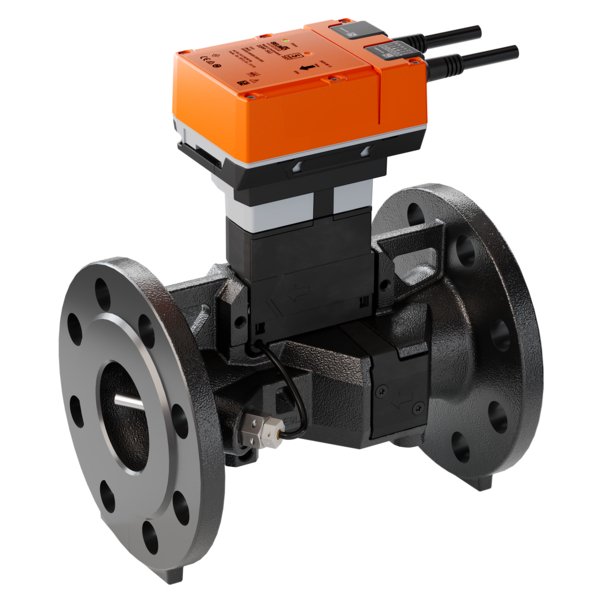

22PF-1UK
| Wartości pomiarowe: | Przepływ, Temperatura |
| Zakres pomiarowy temperatury: | -20...120 °C |
Zaawansowany czujnik przepływu do instalacji wodnych
Ultradźwiękowy czujnik przepływu przeznaczony do precyzyjnego pomiaru w instalacjach, w których czynnikiem jest woda lub wodne roztwory glikolu. Urządzenie w sposób ciągły analizuje zawartość glikolu w medium i automatycznie kompensuje odczyty, co gwarantuje najwyższą dokładność i niezawodność pomiarów.
Montaż czujnika w instalacji odbywa się z wykorzystaniem standardowych kołnierzy zgodnych z normą EN 1092. Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje wszechstronne opcje komunikacji oraz sterowania.
Kluczowe cechy produktu
- Technologia ultradźwiękowa: Precyzyjny i niezawodny pomiar przepływu oraz temperatury medium.
- Automatyczna kompensacja glikolu: Opatentowana funkcja, która eliminuje błędy pomiarowe wynikające ze zmiany lepkości medium, zapewniając dokładność nawet przy 60% stężeniu glikolu.
- Wszechstronna komunikacja: Wsparcie dla protokołów BACnet MSTP, Modbus RTU oraz magistrali MP-Bus umożliwia łatwą integrację z systemami automatyki budynkowej.
- Elastyczny sygnał wyjściowy: Konfigurowalny sygnał analogowy 0...10 V, który może reprezentować przepływ lub temperaturę.
- Nowoczesna konfiguracja: Ustawienia urządzenia można łatwo modyfikować bezprzewodowo za pomocą interfejsu NFC i dedykowanej aplikacji Belimo Assistant 2.
- Sumowanie przepływu: Możliwość sumowania natężenia przepływu w czasie w celu monitorowania zużycia.
Zasada działania i funkcje
Czujnik wykorzystuje dwie ścieżki wiązki ultradźwiękowej do mierzenia przepływu, a wbudowany czujnik temperatury pozwala na kompensację wpływu temperatury na pomiar. Urządzenie potrafi wykrywać błędy, takie jak obecność pęcherzyków powietrza w układzie, i sygnalizować je za pośrednictwem protokołów komunikacyjnych lub przez dedykowany sygnał napięciowy.
Jeden z przewodów przyłączeniowych może być skonfigurowany jako wyjście sygnału analogowego (domyślnie 0...10 V) lub jako interfejs komunikacyjny dla magistrali MP-Bus. Użytkownik ma również możliwość skalowania sygnału wyjściowego, aby zwiększyć jego rozdzielczość w wybranym zakresie pomiarowym.
Wskazówki montażowe i eksploatacyjne
- Pozycja montażu: Czujnik może być instalowany w rurociągach w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej.
- Miejsce instalacji: Zaleca się montaż na rurociągu powrotnym, aby zapewnić optymalne warunki pracy.
- Odcinek wlotowy: Dla zapewnienia maksymalnej dokładności pomiaru, przed czujnikiem należy zachować prosty odcinek rury o długości co najmniej 5-krotności jej średnicy (5x DN).
- Jakość wody: Woda w instalacji powinna spełniać wymagania normy VDI 2035.
- Bezobsługowość: Urządzenie zostało zaprojektowane z myślą o długotrwałej i bezobsługowej pracy.
| Przegląd typów (Dane ogólne dla serii) | |
|---|---|
| DN: | 65...150 |
| DN ["]: | 2 1/2...6 |
| FS [l/s] (wartość zakresowa, maksymalny przepływ): | 10.6...62.5 |
| FS [m³/h] (wartość zakresowa, maksymalny przepływ): | 38...225 |
| Kvs teor. [m³/h]: | 92...469 |
| ∆p [kPa] (spadek ciśnienia przy wartości zakresowej): | 15.9...23.4 |
| PN (nominal pressure = PS maximal system pressure [bar]): | 25 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Communication: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu; MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przez NFC, za przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe: | DC 0...10 V (ustawienie fabryczne), wybierane poprzez NFC, min. rezystancja 10 kΩ |
| Przyłącze rurowe: | Kołnierz, wg. EN 1092-2 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,7% wartości zakresowej |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu: | @ 5...120°C; Odcinek wlotowy ≥5x DN |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -20...120°C [-4...248°F] (DN 65...125); -20...110°C [-4...230°F] (DN 150) |
| Temperatura czynnika, wskazówka: | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową; The fluid temperature range also represents the applicable metal body temperature range (min./max.). |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | EN-GJS-400-18-LT (GGG 40.3), with protective paint, stal nierdzewna, PEEK, EPDM |
| Wymiary (Dane ogólne dla serii) | |
| L [mm]: | 240...334 |
| H [mm]: | 204...236 |
| D [mm]: | 185...300 |
| d [mm]: | 8 x 20...8 x 28 |
| K [mm]: | 145...250 |
| X [mm]: | 260...290 |
| Y [mm]: | 150...200 |
| Masa: | 13 kg...36 kg |
