22PF-1UK-1
| Wartości pomiarowe: | Przepływ, Temperatura |

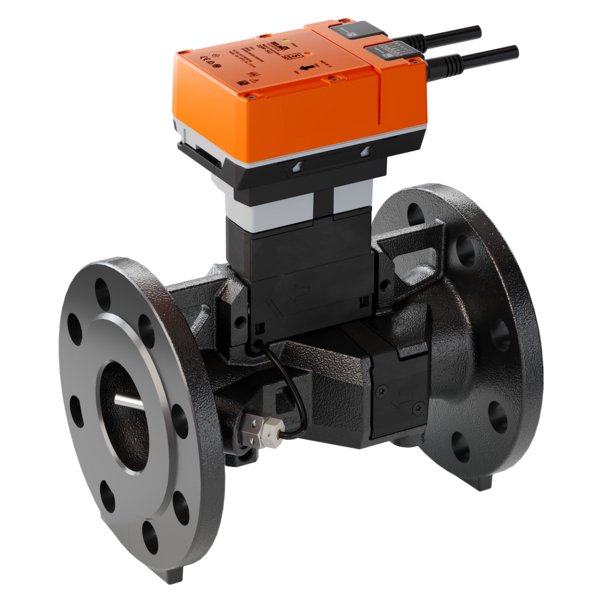

Ultradźwiękowy Czujnik Przepływu do Precyzyjnych Pomiarów
Nowoczesny czujnik ultradźwiękowy zaprojektowany do monitorowania przepływu w instalacjach wodnych oraz w systemach wykorzystujących wodne roztwory glikolu. Urządzenie nie tylko mierzy natężenie przepływu, ale także w sposób ciągły analizuje i kompensuje stężenie glikolu w medium, co gwarantuje najwyższą dokładność i niezawodność pomiarów. Montaż odbywa się z użyciem standardowych kołnierzy zgodnych z normą EN 1092.
Kluczowe Właściwości Produktu
- Dokładny Pomiar Ultradźwiękowy: Zapewnia precyzyjny pomiar przepływu oraz temperatury medium.
- Automatyczna Kompensacja Glikolu: Opatentowana funkcja eliminuje błędy pomiarowe wynikające ze zmiany lepkości płynu, które bez kompensacji mogłyby sięgać nawet 30%. Czujnik mierzy stężenie glikolu w zakresie 0-60%.
- Wszechstronna Komunikacja: Urządzenie może komunikować się za pośrednictwem protokołów BACnet MS/TP, Modbus RTU oraz poprzez magistralę MP-Bus.
- Elastyczne Wyjście Sygnału: Posiada konfigurowalne wyjście analogowe 0...10 V, które można dostosować do indywidualnych potrzeb systemu.
- Funkcja Sumowania Przepływu: Umożliwia zliczanie całkowitej objętości przepływającego medium w czasie.
- Nowoczesna Konfiguracja NFC: Parametryzacja czujnika odbywa się bezprzewodowo za pomocą smartfona z zainstalowaną aplikacją Belimo Assistant 2.
- Bezobsługowa Praca: Czujnik nie wymaga regularnych przeglądów serwisowych.
Niezawodność i Zastosowanie
Czujnik jest przeznaczony do pracy w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wykonany z wysokiej jakości materiałów, w tym żeliwa z powłoką ochronną, stali nierdzewnej i PEEK, zapewnia długotrwałą i stabilną pracę. Urządzenie mierzy przepływ wody oraz popularnych mieszanek na bazie glikolu etylenowego i propylenowego.
Wskazówki Instalacyjne
Dla zapewnienia maksymalnej dokładności pomiarów, zaleca się instalację czujnika na rurociągu powrotnym, poprzedzając go prostym odcinkiem rury o długości co najmniej 5-krotności średnicy nominalnej (5x DN). Czujnik może być montowany w każdej pozycji od pionowej do poziomej, z wyłączeniem pozycji wiszącej. Należy bezwzględnie zachować kierunek przepływu zgodny ze strzałką umieszczoną na korpusie urządzenia.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Communication: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu; MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przez NFC, za przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe: | DC 0...10 V (ustawienie fabryczne), wybierane poprzez NFC, min. rezystancja 10 kΩ |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,7% wartości zakresowej |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu: | @ 5...120°C, Odcinek wlotowy ≥5x DN |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Wybór stosowanego czynnika: | woda, glikol propylenowy, glikol etylenowy, Antifrogen L, Antifrogen N, DowCal 200, DowCal 100 |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Temperatura czynnika, wskazówka: | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową. The fluid temperature range also represents the applicable metal body temperature range (min./max.). |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | EN-GJL-250 (GG 25), with protective paint, stal nierdzewna, PEEK, EPDM |
| Wskazówki dotyczące montażu | |
| Dozwolona pozycja montażu: | Czujnik można montować w pozycji od pionowej do poziomej. Nie wolno montować czujnika w pozycji wiszącej. |
| Odcinek wlotowy: | Długość powinna wynosić przynajmniej 5 x DN. |
| Wymogi dotyczące jakości wody: | Jakość wody musi być zgodna z wymaganiami normy VDI 2035. |
