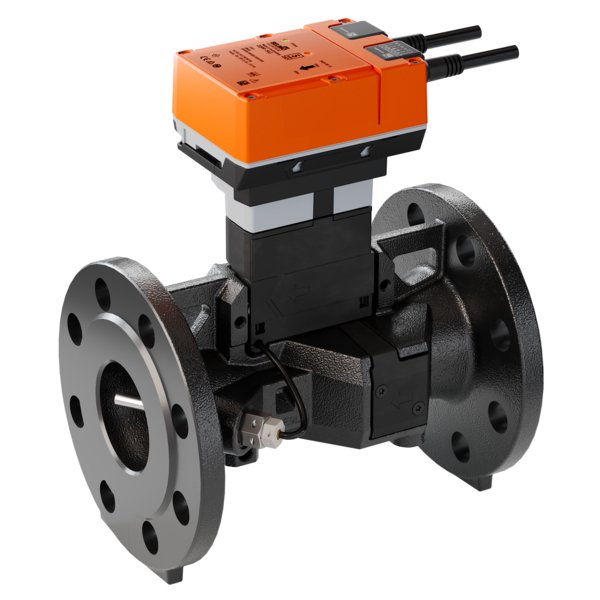

22PF-1UL
| Wartości pomiarowe: | Przepływ, Temperatura |
Precyzyjny Ultradźwiękowy Czujnik Przepływu
Ten zaawansowany czujnik ultradźwiękowy został zaprojektowany do precyzyjnego monitorowania przepływu w instalacjach wodnych, które mogą zawierać zarówno czystą wodę, jak i roztwory glikolu. Urządzenie nieprzerwanie analizuje stężenie glikolu w medium i automatycznie kompensuje pomiar, co gwarantuje jego wysoką niezawodność i dokładność.
Montaż czujnika w instalacji odbywa się przy użyciu standardowych kołnierzy zgodnych z normą EN 1092. Zasilany jest napięciem AC/DC 24 V i oferuje sygnał wyjściowy 0...10 V oraz możliwość komunikacji za pośrednictwem BACnet MSTP, Modbus RTU lub magistrali MP-Bus.
Kluczowe Cechy Produktu
- Wszechstronne Zastosowanie: Idealny do wody oraz mieszanek wody z glikolem (do 60% objętości).
- Zintegrowane Pomiary: Mierzy zarówno przepływ, jak i temperaturę medium.
- Elastyczna Komunikacja: Wyposażony w interfejsy komunikacyjne BACnet MSTP, Modbus RTU oraz MP-Bus, co ułatwia integrację z systemami automatyki budynkowej.
- Standardowe Wyjście Analogowe: Posiada konfigurowalny sygnał wyjściowy 0...10 V, który może reprezentować przepływ lub temperaturę.
- Funkcja Sumowania: Umożliwia sumowanie natężenia przepływu w czasie, co pozwala na analizę zużycia.
Opatentowana Kompensacja Stężenia Glikolu
Obecność glikolu w instalacji zmienia lepkość cieczy, co może prowadzić do błędów pomiaru przepływu sięgających nawet 30%. Ten czujnik wykorzystuje opatentowaną technologię, która automatycznie wykrywa i kompensuje stężenie glikolu, znacząco podnosząc dokładność i wiarygodność odczytów. Aby funkcja działała poprawnie, zaleca się montaż w miejscu, gdzie występują cykliczne zmiany temperatury medium o co najmniej 2 K.
Nowoczesna Konfiguracja przez NFC
Konfiguracja urządzenia jest niezwykle prosta dzięki wbudowanemu interfejsowi NFC. Za pomocą aplikacji Belimo Assistant 2, dostępnej na smartfony i tablety, można bezprzewodowo modyfikować parametry czujnika, przeprowadzać diagnostykę oraz odczytywać dane. Aplikacja pozwala na pełne dostosowanie ustawień, w tym skalowanie sygnału wyjściowego czy wybór protokołu komunikacyjnego.
Wskazówki Montażowe
- Pozycja montażu: Czujnik może być instalowany w rurociągach w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej.
- Odcinek wlotowy: Dla zapewnienia maksymalnej dokładności pomiaru, zaleca się zachowanie prostego odcinka rury o długości co najmniej 5 x DN przed czujnikiem.
- Kierunek przepływu: Montaż musi być wykonany zgodnie ze strzałką kierunku przepływu umieszczoną na obudowie.
- Jakość wody: Zalecane jest stosowanie w instalacjach, gdzie jakość wody jest zgodna z normą VDI 2035.
| Ogólne | |
|---|---|
| Typ produktu: | Czujnik przepływu ultradźwiękowy |
| Czynnik: | Woda, mieszanka wody i glikolu |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Konfiguracja: | Przez NFC, za pomocą Belimo Assistant 2 |
| Przyłącze rurowe: | Kołnierz wg EN 1092-2 |
| Pozycja montażu: | Pionowa do poziomej |
| Konserwacja: | Bezobsługowy |
| Parametry modeli (Przegląd typów) | |
| Średnica nominalna (DN): | 65, 80, 100, 125, 150 |
| Średnica nominalna (DN ["]): | 2 1/2, 3, 4, 5, 6 |
| Wartość zakresowa przepływu (FS) [l/s]: | 10.6 - 62.5 |
| Wartość zakresowa przepływu (FS) [m³/h]: | 38 - 225 |
| Teoretyczne Kvs [m³/h]: | 92 - 469 |
| Spadek ciśnienia (∆p) przy FS [kPa]: | 15.9 - 23.4 |
| Ciśnienie nominalne (PN): | 25 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja | |
| Protokoły komunikacyjne: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus: zgodnie z opisem interfejsu; MP-Bus: maks. 8 (16) |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowane przez użytkownika |
| Wyjście analogowe (domyślne): | DC 0...10 V, wybierane przez NFC, min. rezystancja 10 kΩ |
| Dane pomiarowe szczegółowe | |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu |
| Min. mierzony przepływ: | 0,7% wartości zakresowej |
| Dokładność pomiaru przepływu (0% glikolu): | ±2%, zgodnie z klasą 2 wg EN 1434 |
| Dokładność pomiaru przepływu (warunki): | @ 5...120°C, Odcinek wlotowy ≥5x DN |
| Zakres monitorowania stężenia glikolu: | 0...60% obj. |
| Dokładność pomiaru stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa i warunków pracy | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -20...120°C (dla DN 65-125); -20...110°C (dla DN 150) |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | EN-GJS-400-18-LT (GGG 40.3), z farbą ochronną, stal nierdzewna, PEEK, EPDM |
| Wymiary (zależne od modelu) | |
| Długość (L) [mm]: | 240 - 334 |
| Wysokość (H) [mm]: | 204 - 236 |
| Średnica zewnętrzna kołnierza (D) [mm]: | 185 - 300 |
| Rozmiar otworów kołnierza (d) [mm]: | 8 x 20 (dla DN 65, 80); 8 x 23 (dla DN 100); 8 x 28 (dla DN 125, 150) |
| Rozstaw otworów kołnierza (K) [mm]: | 145 - 250 |
| Szerokość (X) [mm]: | 260 - 290 |
| Wysokość do osi rury (Y) [mm]: | 150 - 200 |
| Masa [kg]: | 13 - 36 |
