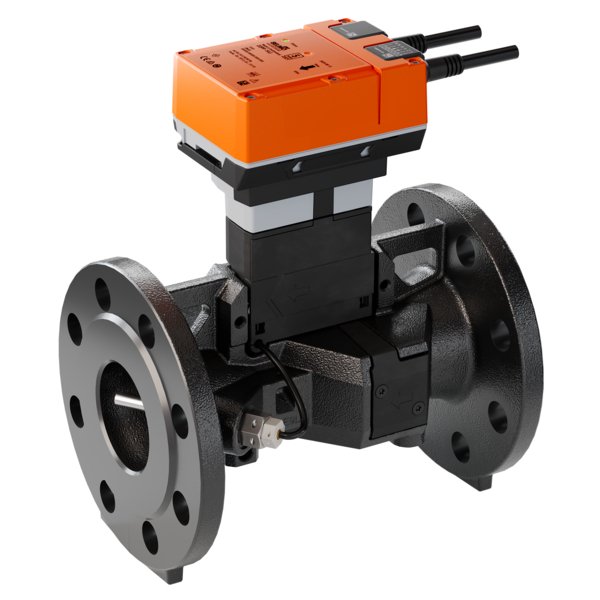

22PF-1UL-1
Czujnik przepływu, AC/DC 24 V, DN 100, FS 25.0 l/s, PN 16
Kod produktu: 22PF-1UL-1
| Wartości pomiarowe: | Przepływ, Temperatura |
Nowoczesny czujnik przepływu do instalacji wodnych
Ultradźwiękowy czujnik przepływu, zaprojektowany z myślą o instalacjach wodnych oraz systemach opartych na wodnych roztworach glikolu. Jego unikalną cechą jest zdolność do ciągłego mierzenia zawartości glikolu w medium i automatycznego kompensowania wyników, co zapewnia wyjątkowo niezawodny i precyzyjny pomiar.
Konfiguracja urządzenia jest prosta i intuicyjna dzięki wykorzystaniu interfejsu NFC oraz dedykowanej aplikacji Belimo Assistant 2.
Kluczowe cechy produktu
- Pomiar ultradźwiękowy: Gwarantuje wysoką dokładność i niezawodność działania.
- Automatyczna kompensacja glikolu: Czujnik stale monitoruje stężenie glikolu (do 60%) i koryguje pomiar, eliminując ryzyko błędów wynikających ze zmiany lepkości czynnika.
- Wszechstronna komunikacja: Urządzenie może być zintegrowane z systemami automatyki budynkowej za pośrednictwem protokołów BACnet MSTP, Modbus RTU lub magistrali MP-Bus.
- Wyjście analogowe: Wyposażony w konfigurowalny sygnał wyjściowy 0...10 V, który można dostosować do indywidualnych potrzeb.
- Funkcja sumowania przepływu: Umożliwia zliczanie całkowitego natężenia przepływu w określonym czasie.
- Nowoczesna konfiguracja: Szybkie i wygodne ustawianie parametrów czujnika bezprzewodowo za pomocą smartfona z technologią NFC.
Zaawansowane funkcje i niezawodność
Dzięki zastosowaniu dwóch ścieżek wiązki ultradźwiękowej oraz wbudowanego czujnika temperatury, urządzenie kompensuje wpływ temperatury na pomiar. System posiada również wbudowaną diagnostykę, która informuje o ewentualnych błędach, takich jak pojawienie się pęcherzyków powietrza w instalacji. Szczegółowe raporty o błędach są dostępne z poziomu aplikacji lub poprzez magistralę komunikacyjną.
Wskazówki dotyczące montażu i zastosowania
Czujnik jest przeznaczony do montażu w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż odbywa się przy użyciu standardowych kołnierzy zgodnych z normą EN 1092.
- Pozycja montażu: Urządzenie można instalować w rurociągach w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej.
- Rurociąg powrotny: Zaleca się instalację na rurociągu powrotnym.
- Odcinek wlotowy: Dla zapewnienia maksymalnej dokładności pomiaru, przed czujnikiem należy zachować prosty odcinek rury o długości co najmniej 5-krotności jej średnicy (5x DN).
- Bezobsługowość: Czujnik nie wymaga regularnych przeglądów serwisowych.
| Specyfikacja produktu (dla typu 22PF-1UJ-1) | |
|---|---|
| Typ: | 22PF-1UJ-1 |
| DN: | 65 |
| DN ["]: | 2 1/2 |
| FS [l/s]: | 10.6 |
| FS [m³/h]: | 38 |
| Kvs teor. [m³/h]: | 92 |
| ∆p [kPa]: | 17.1 |
| PN: | 16 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel , 6x 0.75 mm² |
| Komunikacja | |
| Communication: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów (MP-Bus): | maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przez NFC, za przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe: | DC 0...10 V (ustawienie fabryczne), wybierane poprzez NFC, min. rezystancja 10 kΩ |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Wybór stosowanego czynnika (kompensacja glikolu): | woda, glikol propylenowy, glikol etylenowy, Antifrogen L, Antifrogen N, DowCal 200, DowCal 100 |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Min. mierzony przepływ: | 0,7% wartości zakresowej |
| Dokładność pomiaru | |
| Dokładność pomiaru przepływu (0% glikolu): | ±2%, zgodnie z klasą 2 wg EN 1434 |
| Warunki dokładności pomiaru przepływu (0% glikolu): | @ 5...120°C, Odcinek wlotowy ≥5x DN |
| Dokładność pomiaru przepływu (woda + glikol 0-60%): | ±5% (@ 13...100% FS); ±0,01 FS, ale nie więcej niż 30% wartości q (@ 0.7...13% FS) |
| Warunki dokładności pomiaru przepływu (woda + glikol 0-60%): | w zakresie temperatury -20...120°C |
| Błąd powtarzalności (monitorowanie stężenia glikolu): | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Wymogi dotyczące jakości wody: | zgodna z wymaganiami normy VDI 2035 |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Wskazówka (temperatura czynnika): | Gdy temperatura czynnika <2°C [<36°F], należy zapewnić ochronę przeciwzamrożeniową |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | EN-GJL-250 (GG 25), with protective paint, stal nierdzewna, PEEK, EPDM |
| Wymiary (dla typu 22PF-1UJ-1) | |
| L [mm]: | 240 |
| H [mm]: | 204 |
| D [mm]: | 185 |
| d [mm]: | 4 x 20 |
| K [mm]: | 145 |
| X [mm]: | 260 |
| Y [mm]: | 150 |
| Masa: | 13 kg |
