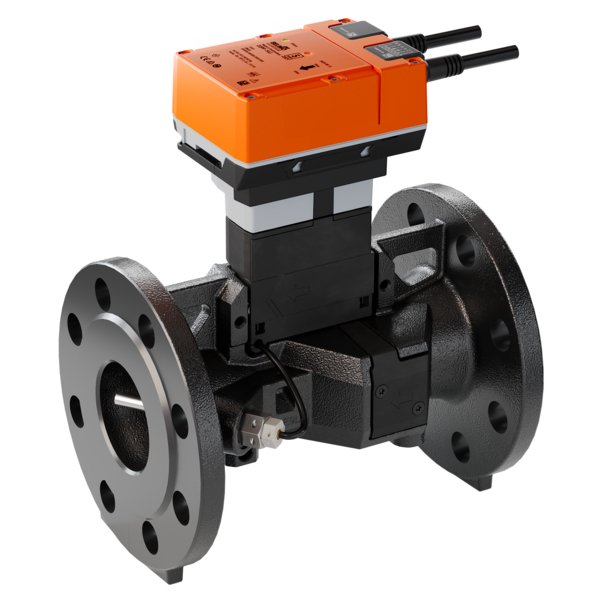

22PF-1UM-1
Czujnik przepływu, AC/DC 24 V, DN 125, FS 41.7 l/s, PN 16
Kod produktu: 22PF-1UM-1
| Wartości pomiarowe: | Przepływ, Temperatura |
Niezawodny pomiar przepływu w instalacjach wodnych
Ultradźwiękowy czujnik przepływu przeznaczony jest do zastosowania w instalacjach z wodą lub wodnymi roztworami glikolu. Urządzenie dokonuje ciągłego pomiaru stężenia glikolu i automatycznie kompensuje jego wpływ na odczyt, co gwarantuje wysoką dokładność i niezawodność pomiarów.
Zaawansowana technologia i kluczowe cechy
- Automatyczna kompensacja stężenia glikolu: Opatentowana funkcja, która znacznie poprawia dokładność pomiaru, eliminując błędy wynikające ze zmiany lepkości medium.
- Wszechstronna komunikacja: Urządzenie obsługuje protokoły komunikacyjne BACnet MS/TP, Modbus RTU oraz MP-Bus, a także oferuje standardowy sygnał wyjściowy 0...10 V.
- Nowoczesna konfiguracja: Parametry pracy czujnika można łatwo konfigurować za pomocą interfejsu NFC i dedykowanej aplikacji Belimo Assistant 2.
- Sumowanie przepływu: Czujnik posiada funkcję sumowania natężenia przepływu w czasie.
- Sygnalizacja błędów: W przypadku wykrycia nieprawidłowości, takich jak pęcherzyki powietrza w układzie, urządzenie sygnalizuje błąd, który jest widoczny w aplikacji lub poprzez protokoły komunikacyjne.
Elastyczna integracja z systemami automatyki
Czujnik oferuje szerokie możliwości komunikacyjne, co pozwala na łatwą integrację z różnorodnymi systemami zarządzania budynkiem (BMS). Wyjście analogowe można skonfigurować tak, aby reprezentowało wartość przepływu lub temperatury medium, a jego zakres można precyzyjnie skalować w celu uzyskania większej rozdzielczości sygnału.
Wskazówki montażowe
W celu zapewnienia prawidłowej pracy i dokładności pomiarów, należy przestrzegać kilku zasad montażu:
- Miejsce instalacji: Zaleca się montaż na rurociągu powrotnym.
- Pozycja montażu: Czujnik można instalować w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej.
- Odcinek prosty: Przed czujnikiem należy zapewnić prosty odcinek rurociągu o długości minimum 5 x DN (pięciokrotność średnicy nominalnej), aby ustabilizować przepływ.
- Kierunek przepływu: Montaż musi być zgodny z kierunkiem przepływu wskazanym przez strzałkę na obudowie urządzenia.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Komunikacja: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu; MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przez NFC, za przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Wyjście analogowe: | DC 0...10 V (ustawienie fabryczne), wybierane poprzez NFC, min. rezystancja 10 kΩ |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja czujnika przepływu | |
| Min. mierzony przepływ: | 0,7% wartości zakresowej |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu: | @ 5...120°C, Odcinek wlotowy ≥5x DN |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Kompensacja stężenia glikolu | |
| Wybierane typy czynników: | woda, glikol propylenowy, glikol etylenowy, Antifrogen L, Antifrogen N, DowCal 200, DowCal 100 |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | EN-GJL-250 (GG 25), with protective paint, stal nierdzewna, PEEK, EPDM |
| Dostępne warianty (przegląd typów) | |
| Zakres DN: | 65 - 150 |
| Zakres DN ["]: | 2 1/2 - 6 |
| Zakres FS [l/s]: | 10.6 - 62.5 |
| Zakres FS [m³/h]: | 38 - 225 |
| Zakres Kvs teor. [m³/h]: | 92 - 469 |
| Zakres Δp [kPa]: | 15.9 - 23.4 |
| PN: | 16 |
| Wymiary (dla dostępnych wariantów) | |
| Zakres L [mm]: | 240 - 334 |
| Zakres H [mm]: | 204 - 236 |
| Zakres D [mm]: | 185 - 280 |
| Zakres d [mm]: | 4x20 - 8x23 |
| Zakres K [mm]: | 145 - 240 |
| Zakres X [mm]: | 260 - 290 |
| Zakres Y [mm]: | 150 - 200 |
| Zakres masy: | 13 kg - 35 kg |
