22PF-1UN
| Wartości pomiarowe: | Przepływ, Temperatura |

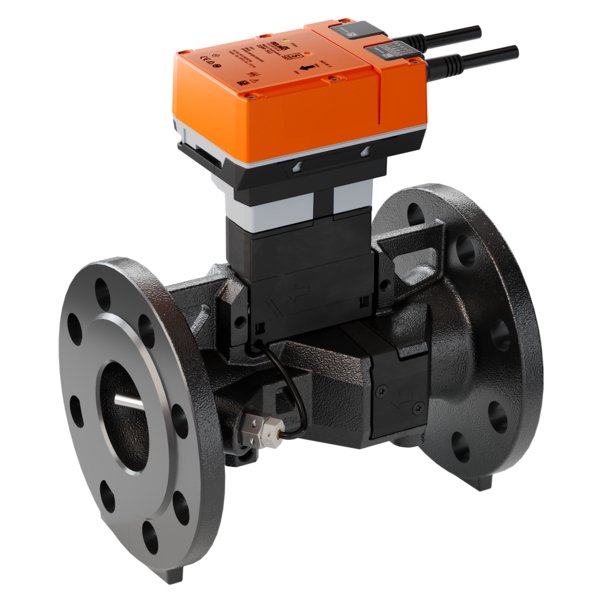

Zaawansowany Ultradźwiękowy Czujnik Przepływu
Czujnik przepływu serii 22PF-1.. to nowoczesne urządzenie ultradźwiękowe, zaprojektowane do precyzyjnego pomiaru w instalacjach wodnych, które mogą zawierać wodę lub roztwory glikolu. Jego kluczową zaletą jest zdolność do ciągłego mierzenia zawartości glikolu w medium i automatycznego kompensowania wyników, co zapewnia wyjątkowo wiarygodne i dokładne odczyty.
Najważniejsze Cechy
- Precyzyjny Pomiar Ultradźwiękowy: Nowoczesna technologia zapewniająca dokładne pomiary przepływu oraz temperatury medium.
- Automatyczna Kompensacja Glikolu: Opatentowana funkcja, która eliminuje błędy pomiarowe wynikające ze zmiany lepkości płynu, znacznie poprawiając dokładność w instalacjach z glikolem.
- Wszechstronna Komunikacja: Możliwość integracji z systemami automatyki budynkowej poprzez BACnet MSTP, Modbus RTU oraz szynę MP-Bus.
- Elastyczny Sygnał Wyjściowy: Konfigurowalny sygnał analogowy 0...10 V, który może reprezentować przepływ lub temperaturę.
- Nowoczesna Konfiguracja NFC: Łatwe i szybkie ustawianie parametrów urządzenia bezprzewodowo za pomocą smartfona i aplikacji Belimo Assistant 2.
- Standardowy Montaż: Instalacja odbywa się przy użyciu standardowych kołnierzy zgodnych z normą EN 1092, co ułatwia integrację z istniejącymi systemami.
Opatentowana Technologia i Elastyczność Działania
Obecność glikolu w instalacji zmienia lepkość cieczy, co może prowadzić do błędów pomiaru przepływu sięgających nawet 30%. Ten czujnik wykorzystuje opatentowaną technologię automatycznej kompensacji, która na bieżąco analizuje stężenie glikolu i koryguje odczyty, zapewniając ich wysoką dokładność w każdych warunkach. Aby funkcja działała poprawnie, w instalacji muszą występować okresowe zmiany temperatury medium o minimum 2 K.
Urządzenie oferuje dużą elastyczność dzięki konfigurowalnym wyjściom. Sygnał analogowy (domyślnie 0...10 V) może być dostosowany do indywidualnych potrzeb (np. 2...10 V) i skalowany w celu uzyskania większej rozdzielczości. Dodatkowo, oprócz komunikacji przez BACnet i Modbus, jeden z przewodów może być skonfigurowany do pracy w sieci MP-Bus.
Wskazówki Montażowe
Dla zapewnienia maksymalnej dokładności pomiarów, zaleca się przestrzeganie kilku zasad montażowych:
- Instalacja czujnika jest rekomendowana na rurociągu powrotnym.
- Należy zapewnić prosty odcinek wlotowy przed czujnikiem o długości co najmniej 5-krotności średnicy rury (5x DN).
- Dopuszczalne pozycje montażu to każda od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (odwróconej).
- Kierunek przepływu medium musi być zgodny ze strzałką umieszczoną na obudowie urządzenia.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja | |
| Protokoły komunikacyjne: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów MP-Bus: | maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przez NFC, za przy użyciu Belimo Assistant 2 |
| Wyjście napięciowe: | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowane przez użytkownika |
| Wyjście analogowe (ustawienie fabryczne): | DC 0...10 V, wybierane poprzez NFC |
| Minimalna rezystancja wyjścia analogowego: | 10 kΩ |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowe do poziomego |
| Kategoria dokumentu: | bezobsługowy |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Specyfikacja pomiaru przepływu | |
| Min. mierzony przepływ: | 0,7% wartości zakresowej |
| Dokładność pomiaru przepływu (woda 0% glikolu): | ±2% (klasa 2 wg EN 1434, @ 5...120°C) |
| Dokładność pomiaru przepływu (woda z glikolem 0-60%): | ±5% (@ 13...100% FS), ±0,01 FS (@ 0.7...13% FS), w zakresie -20...120°C |
| Wskazówka dotycząca dokładności pomiaru: | Odcinek wlotowy ≥5x DN |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru stężenia glikolu: | ±4% |
| Obsługiwane typy glikolu: | Glikol propylenowy, Glikol etylenowy, Antifrogen L, Antifrogen N, DowCal 200, DowCal 100 |
| Dane dotyczące bezpieczeństwa i warunków otoczenia | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe (zasilanie): | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -20...120°C [-4...248°F] (dla DN 65...125) -20...110°C [-4...230°F] (dla DN 150) |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Kabel: | PVC |
| Elementy stykające się z czynnikiem: | EN-GJS-400-18-LT (GGG 40.3), z farbą ochronną, stal nierdzewna, PEEK, EPDM |
