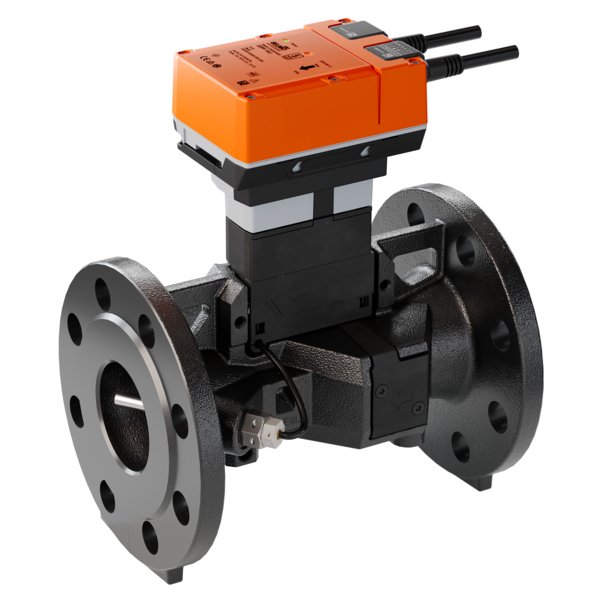

22PF-1UN-1
Czujnik przepływu, AC/DC 24 V, DN 150, FS 62.5 l/s, PN 16
Kod produktu: 22PF-1UN-1
| Wartości pomiarowe: | Przepływ, Temperatura |
Zaawansowany pomiar przepływu z kompensacją glikolu
Prezentujemy ultradźwiękowy czujnik przepływu, stworzony z myślą o nowoczesnych instalacjach wodnych, w których czynnikiem może być zarówno czysta woda, jak i wodne roztwory glikolu. Kluczową zaletą urządzenia jest zdolność do ciągłego mierzenia stężenia glikolu w medium i automatycznego kompensowania odczytów, co gwarantuje niezawodny i precyzyjny pomiar w każdych warunkach. Montaż czujnika jest ułatwiony dzięki zastosowaniu standardowych kołnierzy zgodnych z normą EN 1092.
Kluczowe cechy i funkcjonalność
- Opatentowana kompensacja stężenia glikolu: Czujnik automatycznie wykrywa i kompensuje zmiany w stężeniu glikolu, co eliminuje ryzyko błędów pomiarowych sięgających nawet 30% i znacząco podnosi dokładność odczytów.
- Wszechstronna komunikacja: Urządzenie oferuje elastyczność w integracji z systemami automatyki budynkowej dzięki obsłudze protokołów BACnet MS/TP, Modbus RTU oraz MP-Bus.
- Analogowy sygnał wyjściowy: Oprócz komunikacji cyfrowej, czujnik wyposażony jest w konfigurowalny sygnał wyjściowy 0...10 V, który można skalować i przypisać do pomiaru przepływu lub temperatury.
- Funkcja sumowania przepływu: Czujnik umożliwia zliczanie całkowitej objętości przepływającego medium w czasie.
- Zaawansowana diagnostyka: W przypadku wykrycia nieprawidłowości, takich jak pęcherzyki powietrza w układzie, czujnik sygnalizuje błąd. Szczegółowe informacje są dostępne poprzez protokoły komunikacyjne lub aplikację mobilną.
Nowoczesna konfiguracja przez NFC
Konfiguracja urządzenia jest niezwykle prosta i intuicyjna dzięki wykorzystaniu technologii NFC. Za pomocą aplikacji Belimo Assistant 2, dostępnej na smartfony, można bezprzewodowo modyfikować parametry czujnika, przeprowadzać diagnostykę i monitorować jego pracę bez konieczności fizycznego podłączania dodatkowych narzędzi.
Wskazówki montażowe i eksploatacyjne
- Czujnik należy montować na rurociągu w pozycji od pionowej do poziomej, unikając montażu w pozycji wiszącej.
- Zaleca się instalację na rurociągu powrotnym w celu zapewnienia optymalnych warunków pracy.
- Dla zapewnienia maksymalnej dokładności pomiaru, wymagany jest prosty odcinek rury przed czujnikiem o długości co najmniej 5-krotności jego średnicy (5x DN).
- Urządzenie jest bezobsługowe, co minimalizuje koszty eksploatacji.
- Przed instalacją należy dokładnie przepłukać instalację, aby usunąć wszelkie zanieczyszczenia, które mogłyby zakłócić pracę czujnika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Przyłącze zasilania: | Kabel, 6x 0.75 mm² |
| Komunikacja | |
| Typy komunikacji: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów (BACnet / Modbus): | patrz opis interfejsu |
| Liczba węzłów (MP-Bus): | maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu |
| Konfiguracja: | przez NFC, z użyciem Belimo Assistant 2 |
| Wyjście analogowe (napięciowe): | DC 0...10 V (ustawienie fabryczne), 0.5...10 V, 2...10 V lub zdefiniowane przez użytkownika, wybierane poprzez NFC, min. rezystancja 10 kΩ |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowe do poziomego |
| Nominalne ciśnienie (PN): | 16 |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura |
| Czynnik pomiarowy: | Woda, woda z dodatkiem maks. 60% obj. glikolu |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Min. mierzony przepływ: | 0,7% wartości zakresowej |
| Dokładność pomiaru przepływu (woda 0% glikolu): | ±(2 + 0,013 FS/q) % wartości pomiarowej (q), ale nie więcej niż ±5% |
| Zakres temperatury dla dokładności (woda): | 5...120°C |
| Dokładność pomiaru przepływu (woda + glikol 0-60%): | ±5% (@ 13...100% FS), ±0,01 FS, ale nie więcej niż 30% wartości q (@ 0.7...13% FS) |
| Zakres temperatury dla dokładności (woda + glikol): | -20...120°C |
| Błąd powtarzalności (monitorowanie glikolu): | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Obsługiwane typy glikolu: | glikol propylenowy, glikol etylenowy, Antifrogen L, Antifrogen N, DowCal 200, DowCal 100 |
| Dane dotyczące bezpieczeństwa i środowiska | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Materiał kabla: | PVC |
| Elementy stykające się z czynnikiem: | EN-GJL-250 (GG 25), z farbą ochronną, stal nierdzewna, PEEK, EPDM |
