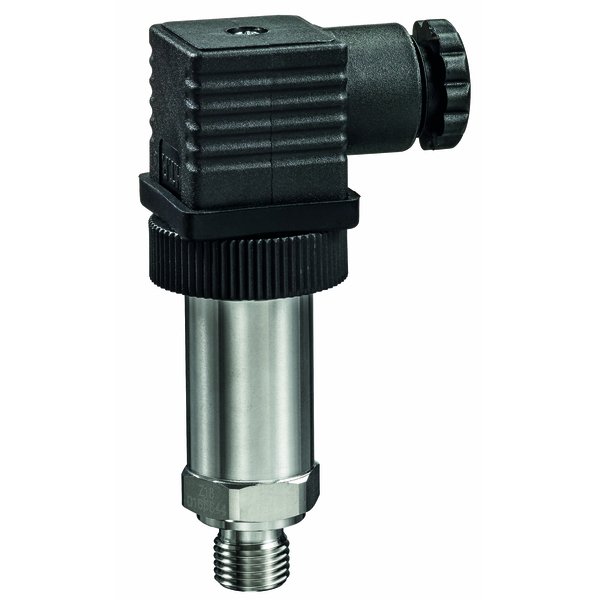

22WP-119

Aktywny czujnik ciśnienia do systemów HVAC

Precyzyjny czujnik z sygnałem wyjściowym 0...10 V, przeznaczony do pomiaru ciśnienia w instalacjach HVAC. Urządzenie jest wszechstronne i może być stosowane do monitorowania ciśnienia cieczy, czynników chłodniczych oraz nieagresywnych gazów. Jego solidna konstrukcja ze stali nierdzewnej zapewnia wysoką trwałość, a klasa ochrony IP65 / NEMA 4 gwarantuje niezawodność w wymagających warunkach.

Zastosowanie i właściwości pomiarowe

Urządzenie mierzy ciśnienie względne w systemie w odniesieniu do ciśnienia otoczenia. Aby zapewnić prawidłowe działanie i długą żywotność czujnika, kluczowe jest, aby maksymalne ciśnienie robocze instalacji mieściło się w jego zakresie pomiarowym.

• Zakres pomiarowy: Jest to przedział, w którym czujnik dokonuje precyzyjnego pomiaru ciśnienia względnego.
• Nadciśnienie: Definiuje maksymalną wartość ciśnienia, jaką urządzenie jest w stanie wytrzymać bez ryzyka trwałego uszkodzenia. Należy pamiętać, że w zakresie nadciśnienia pomiar nie jest realizowany.
• Ujemne nadciśnienie: Określa maksymalne podciśnienie (ciśnienie poniżej atmosferycznego), które nie spowoduje uszkodzenia czujnika.
• Ciśnienie rozrywające: Jest to graniczna wartość ciśnienia, przy której obudowa czujnika zachowuje szczelność. Przekroczenie tej wartości może prowadzić do rozszczelnienia lub pęknięcia urządzenia.

Niezawodna konstrukcja i materiały

Sercem czujnika jest precyzyjny element pomiarowy wykonany w technologii tensometru na metalu szlachetnym, co gwarantuje wysoką dokładność i stabilność długoterminową. Obudowa została wykonana w całości ze stali nierdzewnej (1.4301), a uszczelnienie z kauczuku fluorowego (FKM) nie zawiera silikonu, co zapewnia odporność na trudne warunki pracy i różnorodne czynniki. Standardowe przyłącze mechaniczne G 1/4" ułatwia integrację z większością instalacji.

Wskazówki dotyczące bezpieczeństwa

Urządzenie zostało zaprojektowane wyłącznie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Przed rozpoczęciem montażu należy upewnić się, że zasilanie zostało odłączone. Wszelkie prace instalacyjne muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów. Urządzenie zawiera komponenty elektroniczne i nie może być utylizowane wraz z odpadami komunalnymi.
