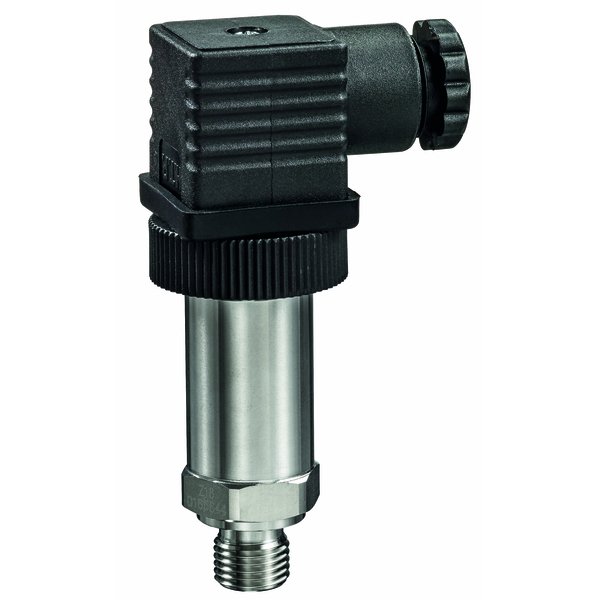

22WP-139

Aktywny czujnik ciśnienia do systemów HVAC

Model 22WP-13.. to zaawansowany czujnik ciśnienia, generujący sygnał wyjściowy w standardzie 4-20 mA. Został zaprojektowany z myślą o precyzyjnym pomiarze ciśnienia w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego wszechstronność pozwala na pracę z różnorodnymi mediami, takimi jak ciecze, czynniki chłodnicze oraz nieagresywne gazy.

Konstrukcja urządzenia opiera się na solidnej obudowie wykonanej ze stali nierdzewnej (1.4301), co gwarantuje wysoką trwałość. Dzięki klasie ochrony IP65 oraz NEMA 4, czujnik jest skutecznie zabezpieczony przed pyłem i wodą, co umożliwia jego montaż w wymagających warunkach.

Kluczowe właściwości produktu

• Szerokie zastosowanie: Przystosowany do pracy z wodą, mieszankami wody z glikolem oraz w instalacjach parowych.
• Precyzyjna technologia: Pomiar oparty na technologii tensometru na metalu szlachetnym, zapewniający dokładność do ±0.5% wartości zakresowej.
• Szybki czas reakcji: Typowy czas reakcji urządzenia nie przekracza 2 ms.
• Wytrzymałe materiały: Uszczelnienie wykonane z bezsilikonowego kauczuku fluorowego (FKM) zapewnia niezawodność i długą żywotność.
• Standardowe przyłącze: Wyposażony w złączkę ciśnieniową z gwintem G 1/4" do łatwej integracji z instalacją.

Charakterystyka pomiarowa

Urządzenie dokonuje pomiaru ciśnienia względnego, czyli różnicy między ciśnieniem w systemie a ciśnieniem atmosferycznym. Aby zapewnić prawidłowe działanie, maksymalne ciśnienie robocze musi mieścić się w określonym zakresie pomiarowym danego modelu.

• Zakres pomiarowy: Określa przedział, w którym czujnik dokonuje precyzyjnych pomiarów ciśnienia względnego.
• Nadciśnienie: Definiuje maksymalne ciśnienie, jakie urządzenie jest w stanie wytrzymać bez ryzyka trwałego uszkodzenia. W tym zakresie pomiar nie jest realizowany.
• Ujemne nadciśnienie: Wskazuje maksymalne podciśnienie (ciśnienie poniżej atmosferycznego), które nie powoduje uszkodzenia czujnika.
• Ciśnienie rozrywające: Jest to graniczna wartość ciśnienia, której przekroczenie może prowadzić do rozszczelnienia lub fizycznego uszkodzenia obudowy czujnika.

Zastosowanie i media

Czujnik jest przeznaczony do stosowania w stacjonarnych systemach HVAC. Może być używany z następującymi czynnikami:

• Woda
• Mieszanki wody i glikolu
• Instalacje parowe (przy wlocie pary o ciśnieniu do 100 kPa)

Uwaga: W przypadku, gdy temperatura czynnika może spaść poniżej 2°C, należy zastosować odpowiednią ochronę przeciwzamrożeniową.
