01CT-1RH
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt1000 klasa AA |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 50 mm |

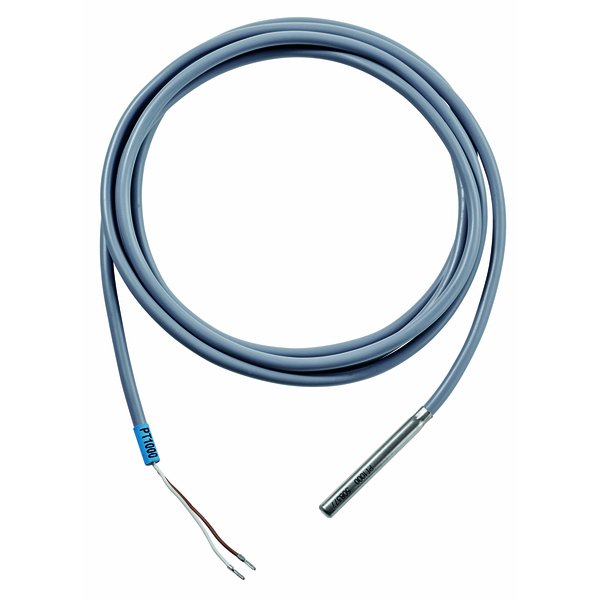

Wszechstronny czujnik temperatury z przewodem
Prezentowany czujnik temperatury to uniwersalne rozwiązanie przeznaczone do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Dzięki swojej budowie może być stosowany na dwa sposoby: jako czujnik kanałowy przy użyciu kołnierza montażowego lub jako czujnik zanurzeniowy w połączeniu z odpowiednią tuleją osłonową. Wyposażony jest w sondę wykonaną ze stali nierdzewnej oraz zintegrowany kabel połączeniowy w izolacji PVC, co zapewnia jego trwałość.
Najważniejsze właściwości produktu
- Uniwersalne zastosowanie: Przystosowany do pomiaru temperatury zarówno powietrza, jak i wody.
- Szeroki zakres pracy: Efektywny pomiar w zakresie temperatur od -35°C do 100°C.
- Wytrzymała konstrukcja: Sonda o długości 50 mm i średnicy 6 mm wykonana ze stali nierdzewnej.
- Wysoka odporność: Klasa szczelności IP67 gwarantuje pełną ochronę przed pyłem i zanurzeniem w wodzie.
- Gotowy do instalacji: Zintegrowany 2-żyłowy przewód przyłączeniowy o długości 2 metrów.
- Zgodność z normami: Produkt wytwarzany zgodnie z normą jakości ISO 9001.
Dostępne elementy pomiarowe
Czujnik jest oferowany w wielu wariantach, różniących się zastosowanym elementem pomiarowym, co pozwala na dopasowanie do specyfiki danego systemu sterowania. Dostępne są między innymi następujące typy czujników:
- Pt100
- Pt1000 (również w podwyższonej klasie dokładności AA)
- Ni1000
- Ni1000TK5000
- NTC1k8
- NTC10k (10k2)
- NTC20k
Zalecane akcesoria
Do montażu czujnika oraz zapewnienia optymalnej wydajności pomiaru dostępne są dedykowane akcesoria (sprzedawane oddzielnie), takie jak:
- Kołnierze montażowe wykonane z tworzywa lub mosiądzu.
- Tuleje osłonowe do montażu zanurzeniowego, dostępne w wersji mosiężnej lub ze stali nierdzewnej o różnych długościach.
- Pasta termoprzewodząca poprawiająca transfer ciepła między tuleją a sondą.
| Dane ogólne | |
|---|---|
| Długość kabla: | 2m |
| Długość sondy: | 50 mm |
| Średnica sondy: | 6 mm |
| Sygnał wyjściowy: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1k8, NTC10k (10k2), NTC20k, Pt1000 klasa AA |
| Dane elektryczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Wartości pomiarowe: | Temperatura |
| Dane pomiarowe | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: |
Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: |
Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Pt.: klasa AA, ±0,1°C przy 0°C [±0.17°F @ 32° F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: |
Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: |
Typowo 155 s przy 0 m/s Typowo 35 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Metoda montażu sterownika: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Wymiary i masa | |
| Masa: | od 0.062 kg do 0.064 kg |
