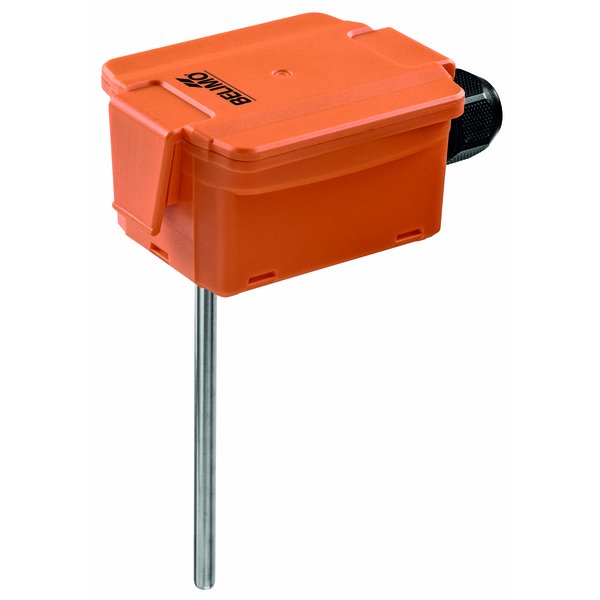

01DT-1MH
Czujnik kanałowy/zanurzeniowy temperatury pasywny, NTC10k Pre (10k3), Długość sondy 50 mm, Średnica sondy 6 mm
Kod produktu: 01DT-1MH
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k Pre (10k3) |
| Zakres pomiarowy temperatury: | -50...150 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 50 mm |
Wszechstronny czujnik do kanałów i rurociągów
Czujnik temperatury przeznaczony do precyzyjnego monitorowania temperatury w systemach wentylacyjnych. Jego uniwersalna konstrukcja, w połączeniu z opcjonalną osłoną ze stali nierdzewnej lub mosiądzu, umożliwia również pomiar temperatury cieczy w rurociągach. Wytrzymała obudowa o klasie szczelności IP65 (NEMA 4X) zapewnia ochronę przed pyłem i wodą, co gwarantuje niezawodność w trudnych warunkach.
Najważniejsze cechy produktu
- Zastosowanie: Przystosowany do pomiaru temperatury powietrza w kanałach wentylacyjnych oraz wody w instalacjach rurowych (wymaga użycia osłony).
- Szeroki zakres pomiarowy: Urządzenie efektywnie mierzy temperaturę w zakresie od -50 do 150°C.
- Wysoka dokładność: Zapewnia precyzję pomiaru na poziomie ±0.2°C przy temperaturze 25°C.
- Trwała sonda: Sonda pomiarowa została wykonana z wysokiej jakości stali nierdzewnej V4A (1.4404).
- Odporna obudowa: Obudowa z poliwęglanu (PC) jest odporna na promieniowanie UV i cechuje się wysoką klasą ochronności IP65 / NEMA 4X.
- Różne długości sondy: Produkt jest dostępny w wariantach z sondą o długości 50 mm, 100 mm, 150 mm, 200 mm oraz 300 mm, co pozwala na elastyczne dopasowanie do miejsca instalacji.
Zawartość zestawu
W opakowaniu wraz z czujnikiem znajduje się zacisk montażowy ze śrubami i folią samoprzylepną, ułatwiający szybki montaż urządzenia.
| Przegląd typów | |
|---|---|
| Sygnał wyjściowy: | NTC10k Pre (10k3) |
| Średnica sondy: | 6 mm |
| Dostępne typy (Długość sondy): |
01DT-1MH (50 mm) 01DT-1ML (100 mm) 01DT-1MN (150 mm) 01DT-1MP (200 mm) 01DT-1MR (300 mm) |
| Dane techniczne | |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -50...150°C [-60...300°F] |
| Prąd pomiarowy: | <2.7 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Z tuleją do montażu czujnika temperatury A-22P-A.. i pastą przewodzącą ciepło Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 210 s przy 0 m/s Typowo 46 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny Nakrętka: PA6, czarna |
| Materiał sondy: | V4A (1.4404) |
| Wymiary (Masa) | |
| Masa 01DT-1MH: | 0.12 kg |
| Masa 01DT-1ML: | 0.12 kg |
| Masa 01DT-1MN: | 0.13 kg |
| Masa 01DT-1MP: | 0.13 kg |
| Masa 01DT-1MR: | 0.12 kg |
