01DT-1ML
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k Pre (10k3) |
| Zakres pomiarowy temperatury: | -50...150 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 100 mm |

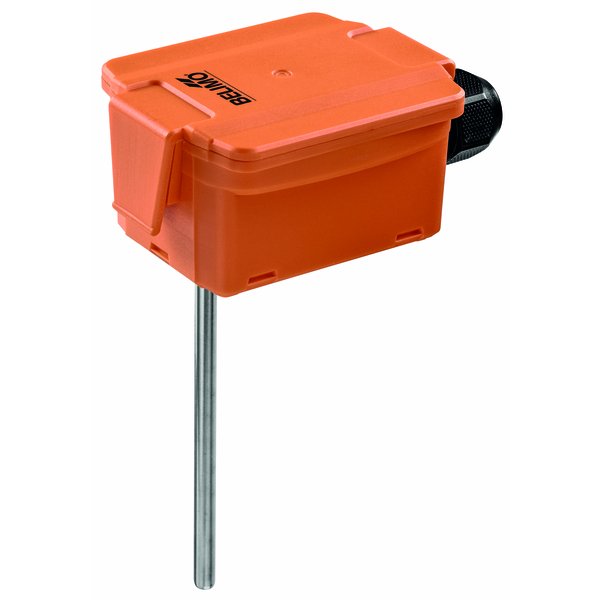

Wszechstronny czujnik temperatury
Czujnik przeznaczony do precyzyjnego pomiaru temperatury w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Idealnie sprawdza się do montażu w kanałach wentylacyjnych. Dzięki zastosowaniu dodatkowej osłony zanurzeniowej ze stali nierdzewnej lub mosiądzu (dostępnej osobno) może być również używany do pomiaru temperatury cieczy w rurociągach.
Główne cechy produktu
- Zastosowanie: Pomiar temperatury powietrza lub wody.
- Szeroki zakres pomiarowy: od -50°C do +150°C.
- Wysoka dokładność: ±0.2°C przy 25°C.
- Sygnał wyjściowy: Pasywny czujnik NTC10k (10k3).
- Wysoka klasa ochrony: Obudowa o stopniu ochrony IP65 / NEMA 4X, odporna na promieniowanie UV.
Budowa i materiały
Sonda pomiarowa wykonana jest z wysokiej jakości stali nierdzewnej (V4A, 1.4404), co zapewnia jej trwałość i odporność na korozję. Obudowa z pomarańczowego poliwęglanu (PC) jest odporna na promieniowanie UV. Podłączenie elektryczne jest proste i szybkie dzięki zastosowaniu wtykanych zacisków sprężynowych (dla przewodów do 2.5 mm²). Szczelność połączenia gwarantuje dławnica kablowa z odciążeniem dla kabli o średnicy 6-8 mm.
Dostępne warianty
Produkt dostępny jest w kilku wersjach, różniących się długością sondy pomiarowej o średnicy 6 mm:
- 50 mm (01DT-1MH)
- 100 mm (01DT-1ML)
- 150 mm (01DT-1MN)
- 200 mm (01DT-1MP)
- 300 mm (01DT-1MR)
Zakres dostawy
W zestawie z czujnikiem znajduje się kołnierz montażowy (zacisk) wraz ze śrubami oraz folią samoprzylepną, ułatwiający instalację w kanale wentylacyjnym.
| Przegląd typów | |
|---|---|
| Sygnał wyjściowy: | NTC10k Pre (10k3) |
| Średnica sondy: | 6 mm |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | -50...150°C [-60...300°F] |
| Prąd pomiarowy: | <2.7 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury, Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 210 s przy 0 m/s, Typowo 46 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny; Nakrętka: PA6, czarna |
| Materiał sondy: | V4A (1.4404) |
| Wymiary | |
| Dostępne długości sondy: | 50 mm, 100 mm, 150 mm, 200 mm, 300 mm |
| Masa (w zależności od długości sondy): | 0.12 kg – 0.13 kg |
